Сендвич цев за димњак - како инсталирати своје руке

Ако вам се чини да је инсталација димњака само брига о срећним власницима камина, онда ћете највероватније планирати само приватну кућу. Власници кућа са искуством у свом искуству знају да је овај елемент система грејања потребан и за гасне котлове, помоћу којих се кућа загрева и организовањем спремника за топлу воду, за пећи у купатилу.

А шта руском не воли добро купање? Сваки уређај који генерише топлоту захтева цев за излаз гасне смеше која се састоји од ваздуха и производа сагоревања горива из просторије у атмосферу. За извођење овог посла, искусне пећи препоручују сендвич димњаке и које су то, како се инсталација врши сопственим рукама, а данашњи чланак ће вам рећи како проћи кроз кров.

Сандвицх конструкција цеви

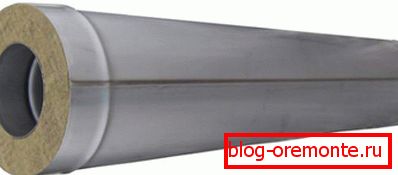

Све што се односи на опрему за грејање повезано је са ризиком од пожара, посебно у дрвеним кућама. Статистика каже да се више од половине пожара јавља јер су власници кућа погрешно поставили димњак са својим рукама. Да бисте олакшали овај задатак и заштитили кућу од ватре, користите сендвич цев за димњак. На први поглед изгледају као обични производи од нерђајућег челика, али уствари имају тросподну структуру:

1. Унутрашња контура. Цилиндар округле секције од нерђајућег челика са повећаном издржљивостом дебљине мање од 1 мм са додатком цинка или молибдена. Унутрашња цијев је израђена од метала, заваривањем како би се добила запечаћен шав. Због високих антикорозивних својстава легирани челик не оштети интеракцију са водом.

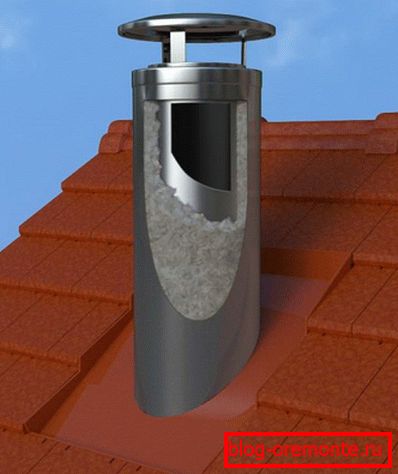

2. Изолациони слој. Између унутрашњег и спољног круга налази се изолациони слој који обавља две важне функције: он "блокира" топлоту унутар цеви, спречавајући га да загреје околне материјале и не дозвољава да се дим охлади док пролази кроз цев тако да се чађ не успори на његовим зидовима. Као топлотна изолација користе се влакнасти материјали са највишом класом отпорности на ватру са радном температуром до 700 степени, на примјер, минерална вуна базирана на базалту. Изолациони слој измедју кругова је 40-60 мм, а густина изолације је 12о кг по кубном метру.
3. Вањско кућиште. Спољашња шкољка сендвич цијеви, произведена од нерђајућег челика или друге врсте метала. Шум кућишта се изводи помоћу ласерског заваривања, што не оштети галвански слој од нерђајућег челика, штити га од корозије. Трошкови цеви од месинга и бакра знатно повећавају трошкове постављања димњака, а инсталација је оправдана спектакуларним изгледом.

Додатни елементи двоструког круга

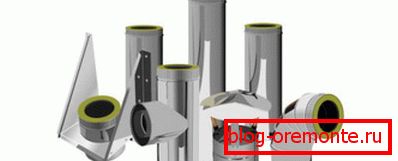

Сендвич цеви се састоје од додатних елемената: равних делова, грана, тијела. Пречник производа зависи од произвођача, тако да морате купити све делове димњака једне компаније које су идеално погодне једна другој.

Предности сендвич цијеви

Сендвич димњаци у поређењу са конвенционалним нерђајућим челиком више коштају за власника куће, али се њихови трошкови повећавају због веће сигурности и поузданости таквог система, посебно ако се инсталација врши ручно. Њихове предности су:

• Одлична изолација. Унутрашњи слој топлотне изолације штити околне елементе система одводника од ватре и задржава топлоту унутар цеви. Сандвицх цев је одличан за уградњу спољних димњака који не воде кроз кров. У већини региона Русије, њихова уградња је могућа само ако је цев изолована сопственим рукама или у производњи.
• Нема кондензације. У конвенционалним цевима, због разлике у унутрашњој и спољашњој температури, кондензат се формира унутра, који се акумулира на стацковима, евентуално уништавајући димњак. У сендвич цевима због топлотне изолације нема преласка дима из паре у течност.
• Лако одржавање. У сендвич цевима, дим, који пролази из ватре у атмосферу, се не охлади, тако да се наслага чађи не формира на зидовима, за разлику од цијевних цеви од нехрђајућег челика од нерђајућег челика. Због тога, димњак, чак и ако његов пречник није велики, не захтева често чишћење.
• Једноставно. Имајући готово једнаке ватросталне особине, сендвич димњака тежи неколико пута мање од цигле, тако да њена инсталација не укључује јачање темеља.
• Естетика. У поређењу са цеви са једним контуром од легираног челика, топлотно изоловане сопственим рукама, сендвич цеви изгледају нејасније и више приказиване.
• Једноставна инсталација. Захваљујући причвршћивању прирубнице или бајонета, сендвич цев може лако спојити сопственим рукама и димњак пролази кроз кров.

Да бисте димензионисали димњак сопственим рукама, на уређај за гријање је потребан инструктор са индикацијом снаге и величине довода, на основу ових података одредите пречник цеви неопходан да би се осигурао потисак.

Принципи инсталације сендвич димњака

Да бисте користили грејач без страха од пожара, тровање угљен моноксидом, неопходно је поставити димњак, вођени правилима противпожарне сигурности и грађевинским кодовима:

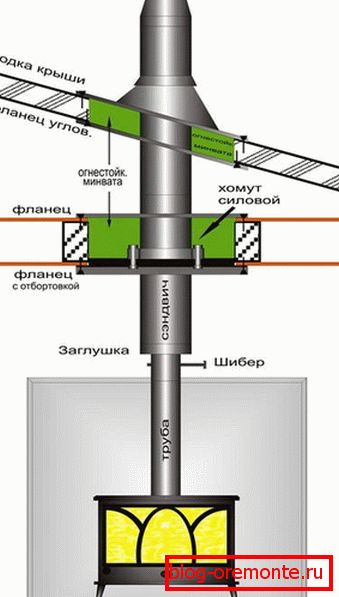

1. На мјестима гдје је потребан пролаз димњака кроз плафон, зидове или кров, инсталирање додатне топлотне изолације захтијева се помоћу челичног канала или цијеви.
2. Не прикључујте сендвич цев директно на улаз гријача. Препоручује се употреба сендвич цеви на спољним деловима димњака када је пролаз кроз зид или кров већ завршен.
3. Места на којима пролази димњак у непосредној близини зидова, заштићени су лимовима ватросталног материјала, као што је азбест.
4. Ако се инсталација врши ручно, уверите се да дужина хоризонталних делова који негативно утичу на силу потиска не прелазе 100 цм.
5. Пречник сендвич цијеви од челика дуж дужине не сме бити мањи од улазне цијеви гријача.
6. Челик од челика мора бити састављен сопственим рукама тако да зглобови не падну на пролаз цеви кроз кров.
7. Да бисте пролаз кроз кров пролазили кроз празнину између елемената трусс система, користите кривине. Сендвич цеви имају бочне делове под углом од 45 степени, ако вам треба окретање од 90 степени, требају вам две гране.
8. Пречник свих елемената димњака мора бити исти, тако да се у зглобовима не формирају празнине. Челичне стезаљке и ватроотпорни заптивачи користе се за заптивање споја.
9. У доњем делу димњака врши се инсталација ревизије, врата или стакла кроз које контролише стање димњака.

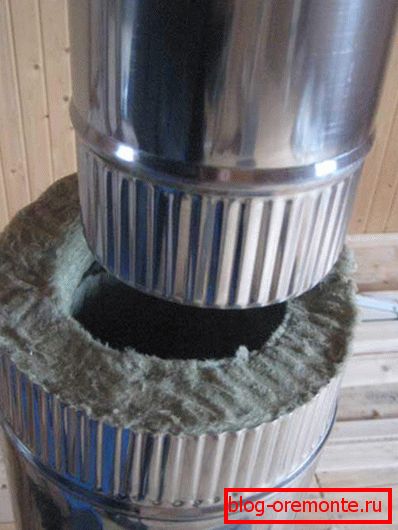

Инсталација унутрашњег контура цеви врши се "кондензатом", односно, сваки следећи елемент се убацује у претходни. А спољно кућиште је повезано "кондензатом", напротив, стављање горњег сегмента на доњи део.

Инсталациони низ

Инсталација димњака вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

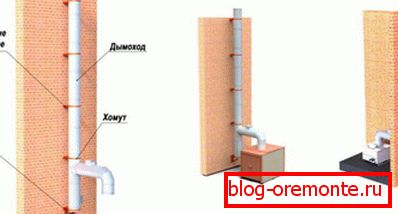

Уградња тијела, лактова и кривина се врши помоћу носача причвршћених на зидове сваке 2 м. Имајте у виду да је немогуће поставити димњак у близини електричне инсталације или гасовода како би се избјегла експлозија или ватра. Димњак се ставља на кров на удаљености од 50-150 цм од највише тачке, а његова висина мора бити најмање 0,5 м већа од гребена. Инсталација димњака с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
