Шарнири систем крова - конструкција и цртежи

Систем рафтера је комбинација свих пратећих елемената који чине костур на коме лежи кровна пита. Способност крова да издржи ветрове и снег оптерећења, како би заштитили ентеријер од воде и хладноће, зависи од чврстоће и поузданости ове подлоге. Да не бисмо искористили скупе услуге фирми које обављају кровове професионално, причаћемо шта се састоји од кровног система четвороструког крова, који материјали су потребни за његову производњу и како га саставити.

Врсте хиппед кровова

Назив "цхетирехскатнаиа" уједињује неколико типова кровова који се састоје од четири равни, косина:

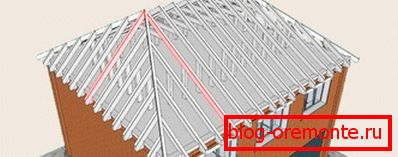

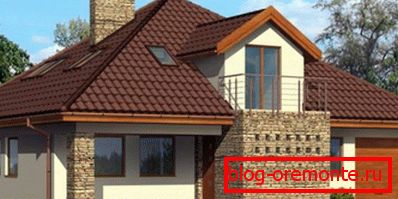

• Хип. Његов дизајн укључује четири падине два геометријска облика: два су у облику трапезије, два су троугла. У облику троугласте облике замијените вијке структуре. С једне стране, ово је плус, пошто је могуће сачувати на материјалу за зидове, а с друге стране, минус, јер недостатак габлес не дозвољава монтирање обичних вертикалних прозора.



• Гуттер Дутцх. Заправо, то се приписује типовима кровова са двоструким нагибом, а затим и крововима са четири крова. У конфузији кровова улази у скраћене падине лица, бокове. Они не замењују педимент, већ га мењају у трапезни облик. Холандски кров изгледа веома оригиналан и одличан је за изградњу у ветровитим пределима због смањеног утицаја ветра.



• Дански полутврди. Кукови ове врсте крова не одсекују горњи дио жбице, већ доњу, формирају нагиб уобичајене дужине. И испод гребена са таквим дизајном, остављен је мали фрижидер у облику троугла који, ипак, омогућава уштеду на спуштеним прозорима и организује приступачније вертикално осветљење.





• Шатровая. Хиппед рооф используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Упркос вањским разликама, трусни системи четворосложног крова чине исте елементе, вођени истим правилима.

Врсте кровних система

Систем кровне кровне конструкције са погледом на четворо нагиб се разликује од зависног од почетних услова: површина куће која се покрива и унутрашњег изгледа. Постоје три врсте:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висећи систем ограде четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Изузетно Сместила се у куће у средини или на бочним странама од којих постоје унутрашњи носиви зидови. Систем рафтера у овом случају подржан је не само на спољним, већ и на унутрашњим зидовима. Систем за ојачавање труса је поузданији и избалансиран, лакши је и јефтинији за монтажу.



3. Комбиновано. Састоји се од елемената наслонског и виселог трусс система. Користи се ако се као додатна подршка не користе колоне или колоне, већ се користе унутрашњи зидови. Затим се вјешалице растављају са наседним, формирајуци отворени дизајн са отвореним подним гредама.

Тип кровног система је погодан за одређену кућу, одређену током периода пројектовања, израда калкулација и израда цртежа.

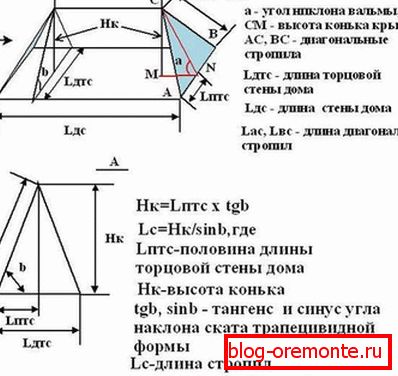

Израчунавање падина нагиба и висине гребена

Израда кровног система четворосложног крова почиње са прорачунима који одређују геометрију будуће структуре:

• Израчунавање падина рампе. Професионални дизајнери изводе рачунање засновано на тригонометријским формулама које израчунавају нагиб нагиба кроз косинус троугла са датом базом једнаком ширином куће. Али новинари могу да користе референтне табеле које пружају препоручене вредности нагиба за зоне различитих оптерећења ветра и снега, као и разне кровне материјале. Међу овим факторима одређују се ограничења која ће бити оптимална за ову конструкцију. Имајте на уму да је угао нагиба од мачке у распону од 45-55 степени погодан за већину пројеката. Међутим, што је строжије, више материјала се троши током изградње.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Хиппед рооф имеет коньковый узел, так как все стропила сходятся в одной точке.

Да би се олакшао процес дизајнирања трусс система четворосложног крова, могу се користити посебни компјутерски програми-калкулатори, што захтева само унос почетних података: величину куће, број рампи.

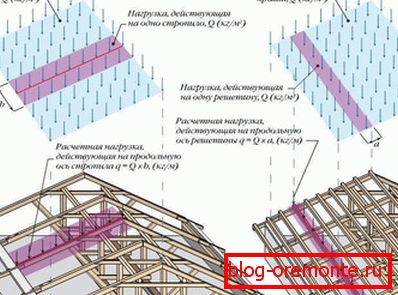

Израчунавање оптерећења

Следећа фаза дизајна је да одреди састав елемената трусс система и њиховог одељка. Да бисте то урадили, извршите израчунавање терета на које је подвргнут дизајн четтирекхскатни. Оне су подељене у три типа:

• Стално. Њихов кровни покривај стално доживљава. У ову врсту укључују тежину кровне пите, трусс систем, поткровље, ако планирате да користите таван као животни простор. Не заборавите да је систем за одвођење снега такође додатни терет који кров носи на себи.



• Привремено. Структура није константно подложна деловању ових оптерећења, али само с времена на вријеме, у преосталим периодима је минимална. Говоримо о оптерећењу снега и вјетра, тежини одмрзнуте и кишне масе, масе особе која врши поправке и одржавање крова.



• Посебно. Ова ставка је релевантна за становнике подручја са повећаном опасношћу сеизмичког или урагана. Кров са четири крова је дизајниран узимајући у обзир могуће екстремне оптерећења како би обезбедио људе испод ње.

Сумирајући вредности свих оптерећења, утврђују укупан износ који, у зависности од коришћеног кровног материјала, може досећи 180-250 кг по квадратном метру. На основу ове цифре, одредите број елемената трусс система и њиховог одељка, који се односе на референтну табелу. Комплекснији системи су погоднији за израчунавање у специјалним програмима, чији је резултат готов дијаграм система носача четвороструког кровног типа.

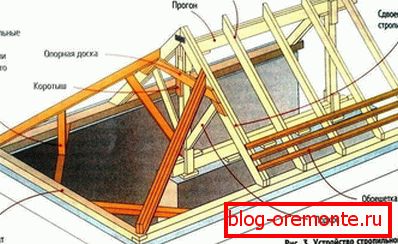

Главни елементи

Систем кровних кровова састоји се од мноштва компонентних дијелова, обавезних и помоћних:

1. Мауерлат Сегмент снопа 100к100 мм или 150к150 мм, равномерно распоређивање терета око периметра носивих зидова. Разлика између четворосмерног крова је да су четири инсталације неопходне за његову инсталацију, а не два, као за двострану.
2. Лежи Бар који служи као подршка за регале, који се користи у носном трусс систему. Он, као и мауерлат, дистрибуира тежину крова, али се налази на унутрашњем зиду носача.

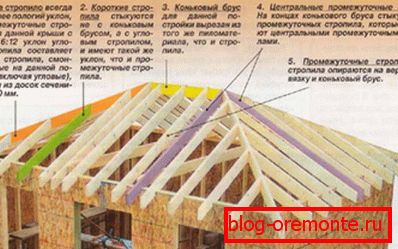

3. Рафтер ногу. Елементи плоча са пресеком од 50к150 мм или 100к150 мм, који носе кровну питу и постављају геометрију рампи. У изградњи четтирехскатних кровова користите обичне, лепљиве и подне рафтер. Приватес су распоређене у паровима дуж гребена носача, формирајући трапезне падине. Зли, од гребена до два угла куће, формирају триангуларне падине. А рафтерс рафтерс се заснивају на врху летвица и имају различите дужине.
4. Ридге рун. Дрво, на бази вертикалних носача, на које се причвршћују шпорети. Ово је највиша тачка крова.
5. Рацкс. Вертикални реквизити који су постављени на тлу. Подржавају гребенски носач или ногу средњег рамена.
6. Стубови. Шипке које су постављене под углом до рамених ногу како би их спречиле савијања.
7. Затезање и затварање. Хоризонтални џемпери од дрвета или метала, повезујући парове ногу ногу, смањујући бурно оптерећење на зидовима. Вијак је уграђен у горњем дијелу шкаре, у затезању на дну, често користећи као подне греде.
8. Спренгел фарме. Спренгел - вертикални подизач за шкаре. Ако нема потребе да се опустите, поставите затезање између две суседне стране куће и уз помоћ металне углове причврстите спренгел.
9. Црате. Основа за подове кровног материјала. Ако су плоче закуцане без празнина, дизајн лампе се назива чврста. И ако се плоче замењују са малим клиренсом - мрежом. Схема шкафа зависи од врсте кровног материјала.
10. Кровни надврат. Дио сплава, који је 40-50 цм у корист периметра куће, штите га од влаге.

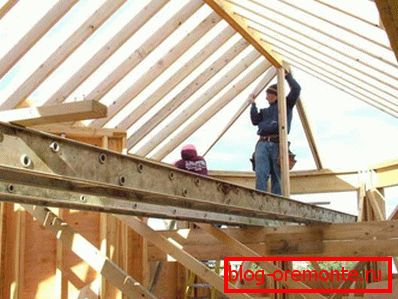

Изградите трус систем

Са цртежом трусс система у руци, можете започети склапање радова. Пошто се природно дрво углавном користи као материјал, неће бити сувишно да се третира са антисептиком дубоког пенетрације како би се заштитила од влаге и бактерија. Кровни мајстори цртају на низу карактеристика које треба узети у обзир приликом инсталирања трусс система хиппед крова:

• Тешко је чак и за врло искусног радника да изврши рад на склапању самог крова због велике дужине и тежине ногу ногу и стубова.



• С обзиром на то да су неки елементи трусс система дуги, посебно дијагонални рафтерс, резано дрво стандардне величине није погодно за њихову производњу. Овај проблем решава се помоћу композитних трусса од два или чак три дела.



• Ако дужине шкаре нису довољне за обликовање надвишења, оне се постављају у облику комада од плоча мањег дијела.

Стручно израчунати и добро састављени трусс систем је основа дуготрајног рада четвероструког крова, који ће постати поуздана заштита од времена, без обзира да ли је шатор или хипи!
