Суспендед рафтерс, како израчунати и осигурати наслон
Кровна конструкција је сложен систем са елементима за подупирање, хидроизолационим премазом, топлотном изолацијом и изолацијом паре. Све кровне јединице су изложене привременим и трајним оптерећењима, тако да морају имати високу носивост како би избегли деформацију или чак пропадање крова. Да би се осигурала издржљивост и дуг век трајања, врши се тачан прорачун, који одређује састав оквира, растојање између елемената, као и њихов попречни пресек. По правилу, у приватној згради куће се користи напонски систем од труса, који омогућава блокирање структура ширине до 16 метара. У овом чланку ћемо говорити о својој структури, карактеристикама и главним чворовима.
Уређај и функције
Структура која се састоји од међусобно повезаних потпорних елемената који подржавају кровне падине назива се систем крова. Функционише нека врста оквира, што даје нагиб и облик крова. Монтажа кровне конструкције врши се тек након израчунавања оптерећења која ће утицати на то током рада. Правилно дизајниран оквир решиће следеће проблеме:
- Користи се као основа за причвршћивање кровног материјала. Постављање хидроизолационог материјала на површину нагиба врши се на сандукама кровног рама, који равномерно распоређује тежину премаза, а такође му даје чврсти облик.
- Формира нагиб кровне конструкције. Ноге рамена од рама се постављају испод нагиба до основе, захваљујући којој кров стиче троугласти облик. Нагнута површина косине омогућава слободно клизање воде и снијега без повећања оптерећења на елементима пратећег система.
- Омогућава ригидност конструкције и носивост. Кров је подложан озбиљном напрезању због велике тежине крова, топлотне изолације, тежине самог крова и снежног поклопца, тако да кровни систем мора имати високе чврстоће и преусмерити тежину крова на носаче.
Обрати пажњу! Кровни систем поморског типа назива се структура носача крова, која укључује вертикалне стубове на унутрашњим носивим зидовима. Уградња таквог оквира се врши ако се у средини куће налази темељни зид на темељу. Кров са системом суспендованих подних облога подложан је искључивом напрезању, због чега не захтијева надокнаду експанзионих елемената.

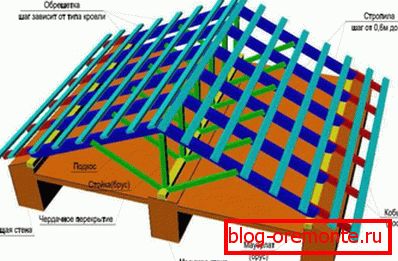

Састав
Пре него што инсталирате кров, морате прецизно израчунати оптерећења која ће утицати на њега, као и детаљан дизајн. Ови једноставни прорачуни ће помоћи да се утврди који елементи ће бити укључени у систем скенирања, израчунати њихов пресек и растојање између њих. Ако је кров подупрт на унутрашњим носивим зидовима, његов оквир се састоји од следећих компоненти:

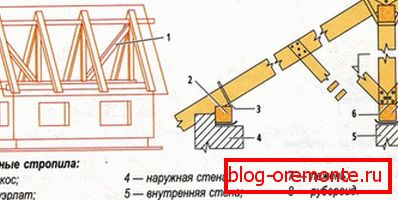

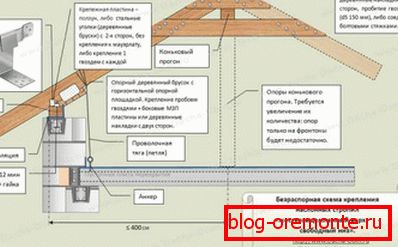

- Мауерлата и лагање. Ови изрази се називају носиви елементи кровне конструкције, фиксирани на горњем слоју зидова, на којима су подржане кровне стијене. Израђени су од четинара са сегментом од 100к100 мм или 150к150 мм. Постава је другачија по томе што је монтирана на унутрашње подне облоге и може бити фиксна вертикална постава која подржава гребен.
- Тхе рафтер. Суспендирани рафтерс се постављају у паровима дуж нагиба крова. Њихова особеност је да имају 2 тачака подршке - на мауерлату и на гребену. Због тога је структура издржљива и не осјећа стрес на бурр. Корак између шкаре, дебљине ногу одређује прорачун, узимајући у обзир тежину кровних и климатских услова.
- Субрафтер елементи. Елементи за подмазивање називају се додатни елементи, због чега кров постаје велика носивост. Ова категорија обухвата вертикалне носаче, назване одводе, хоризонталне пухове, као и подупирачи који подржавају рафтере.
- Сандуци. Лајсна је монтирана вертикално на рамена ноге, кровни материјал се инсталира на њој. Израчунавање оптерећења одређује да ли база крова треба да буде чврста или решеткаста.
Важно је! При дизајнирању косог кровног система, главна ствар, пре монтаже, је исправно израчунати стално и привремено оптерећење на коме се покрива кров куће. Посебне карактеристике оквира овог типа су употреба унутрашњих носних зидова за уградњу каљужне, вертикалне конструкције, која подржава структуру гребена.
Врсте

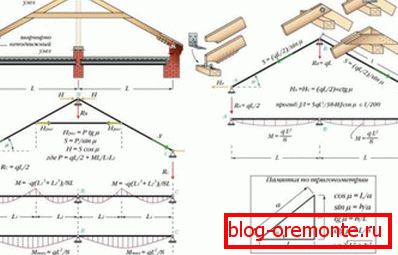

Кров трпи неколико врста терета, укључујући терет на експанзији и савијању. Да би се надокнадили ови напони, као и да би систем трула био стабилан и крут, користе се велики број компензационих елемената, чији се пресјек одређује за израчунавање. Да би се спречиле деформације рама, инсталација крова се врши помоћу покретних носача. Суспендирани шкаре су следећег типа:
- Без трага. Инсталација кровног рама безлазећег типа најлонске изведбе врши се помоћу покретних спона, захваљујући чему, чак и након фиксирања, компоненте система могу надокнадити оптерећење на експанзионим зидовима носивих зидова. Суспендиране рафтерске ноге ове врсте причвршћују са једне стране помоћу шарке, а са друге са клизачем.
- Спацер. Експанзијски рафтови најлонске врсте немају два степена слободе, већ један. У овом случају, један крај ногу је ригидно фиксиран, а други крај са клизачем, шарком или другим покретним носачем. Размак између рамена омогућава монтажу плочасте плоче, јер има мањи ефектни ефекат на спољне носаче лежаја.
Искусни кровири да преклапају дрвене куће које још нису завршиле процес смањивања, користе безнапирне ограде оквира, чија покретна подупирача могу компензовати деформације које се јављају постепеним сушењем дрвета. Израчунавање је да се нестационарна конструкција реши заједно са кутијом код куће.
Посебне карактеристике
Дизајн зидног носача крова зависи од многих фактора. На састав система утиче нагиб косина, климатски услови у грађевинској зони, одабрани кровни материјал. Да бисте узели у обзир све ове критеријуме, потребно је извршити прорачун оптерећења на крову. У зависности од ширине преклапајуће конструкције, кровни оквир крова има следеће карактеристике:

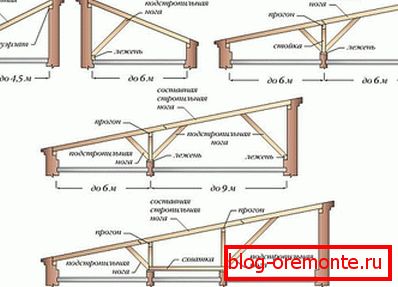

- За преклапање структура ширине до 10 метара довољан је један носач лежаја на којем су постављени вертикални постови. Да бисте надокнадили деформацију дугих ногу ногу, поставите подупираче.
- За преклапање структура ширине до 10-14 метара довољан је и један унутрашњи носиви зид. Међутим, како би се ојачао оквир оквира, који се састоји од мауерлат, лог, трусс ногу, труссес, рацкс и струтс, користити хоризонталне инхибиције које надокнађују бурно оптерећење.
- За преклапање структуре ширине 16 метара, неопходни су 2 унутрашња зидна носача. У овом случају, трусни рам се састоји од плоче за струју, чамца, рафта, подупирача, регала, вијака и затезања.
Имајте на уму да је максимална дужина ногу ногу ламинираног оквира ограничена на стандардну величину дрвне грађе, која је 6 метара. Наравно, можете направити бритвице или поставити фитинге, али овај дизајн ће бити мање издржљив.
