Уређај унутрашњег система за одводњавање - прорачун и

За велики део територије Русије карактеристичне су обилне падавине: зими, пролонгирани снежни падови, а током лета, пролонгирани падавина. Овакви временски услови се сматрају неповољним, јер често напуштају кров, а дође до цурења. Да би се носила са великом количином талента и кишнице која се акумулирала на површини крова, инсталиран је систем за одводњавање, који је одговоран за прикупљање и транспорт течности у канализациону канализацију. Код равног и неуређеног једнокрилног крова, погодан је унутрашњи одвод, уређај који ћемо детаљно испитати у овом чланку.

Уређај

Интерни одвод - систем који сакупља и уклања одмрле и кише са површине крова кроз одводне цеви у "тушу". Овај дизајн је опремљен када кућа има стан или кровни прозор. Систем дренаже унутрашњег типа састоји се од следећих елемената:

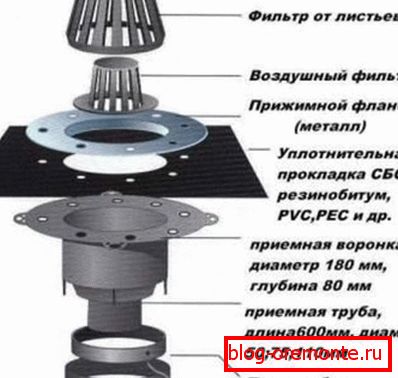

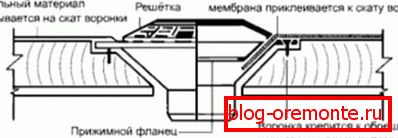

1. Воде за довод воде. Овај израз односи се на уређаје који врше примарну колекцију течности која се акумулира на површини крова. Материјал и цена овог елемента су значајно различити: постоје јефтини модели од пластике или нерђајућег челика и без бакра. Ако кров има равну површину са благим нагибом, у складу са захтевима СНиП-а, на њему се поставља раван лијев унутрашњег дренажа, на једној звучној капији. Количина и пречник овог елемента одређују израчунавање, узимајући у обзир површину нагиба и количину падавина. Специјализоване продавнице продају ливач са грејањем, заштитним филтерима и стабилизаторима протока, међутим, цијена таквих модела је много већа.
2. Испусне цеви. Тзв. Цевне прикључне цеви и одводник одводњавања. Постављање ових елемената врши се са благим нагибом тако да систем функционише гравитацијом. Пречник испусне цеви зависи од величине лијака, количине падавина која одређује израчунавање и захтјева СНиП-а. Инсталација се одвија унутар зграде, тако да се елементима придружи заваривање без елемената компензације.

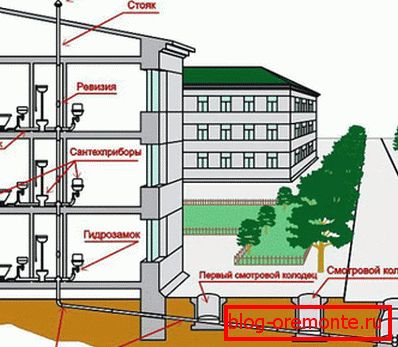

3. Драинпипе. Постоље је део одводне цеви, постављеног вертикално унутар зграде, кроз који растопљени снијег или кишница улази у канализацију. Према нормама СНиП, пречник постоља треба да одговара пречнику испусне цеви и лијака, с обзиром да је главни узрок цурења недовољно заптивање спојних спојева између ових елемената. Систем за одвод крова дјелује ефикасно под условом потпуне запремине.
4. Причвршћивачи. Уградња одвода овог типа врши се унутар зграде, систем се инсталира помоћу носача и причвршћивања. Према захтевима СНиП-а, материјал причвршћивача и цеви мора одговарати.
5. Ревизије. Одводни систем у складу са нормама СНиП укључује ревизијске отворе кроз које врше рутински преглед и чишћење цијеви.

Обрати пажњу! За квалитетан рад унутрашњег одводњавања разблажите равно кров, ово је назив процеса стварања минималног нагиба потребног за проток воде у лијевак. Инсталација се врши на такав начин да се налазе испод нивоа крова.

Врсте

Карактеристична разлика између унутрашњег и спољашњег одводњавања је локација за инсталацију, јер се инсталација одвија унутар структуре. Са једне стране, овај дизајн пружа неке предности, с друге стране, повезан је са потешкоћама, јер сваки чвор мора бити чврсто затворен како би се спречило цурење. Број и пречник елемената одређују израчунавање на основу одређивања површине крова и количине падавина. Унутрашњи дренажни систем је два типа:

• Гравитација. Тип гравитационог одвода је најједноставнија опција, чије се прорачунавање и уградња врши без великих потешкоћа. Дизајн обухвата следеће елементе: лијевке, цеви за одвод, стубови. Гравитациони систем је неефикасан, неће се суочити са приливом воде којим се кров подвргава током јаких киша ако се промјер или број елемената не подудара са параметрима приказаним у прорачуну. Предност овог решења је ниска цена.

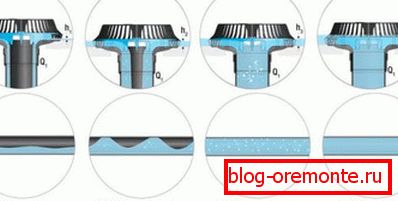

• Сифон Одвод, радећи на принципу сифона, разликује се од веће перформансе гравитације. Сифонски дренажни систем је у потпуности напуњен седиментима, тако да се у њему формира лија од воде и пре уласка у канализациону колону. Ако се ниво течности у подизању смањује, онда се у левак ствара вакуумска зона, која сисје влагу са површине крова. Трошкови инсталације ове врсте одвода су већи због трошкова специјалних лијевова са стабилизатором протока. За ефикасно функционисање, морате извршити израчунавање, као и узети квалитетан материјал. Предност овог дизајна је да се брзим помицањем воде сваки чвор одвода самочисти, без обзира на то који материјал се користи.

Цијена елемената унутрашњег одвода зависи од многих фактора: вредност има материјал, пречник и слава произвођача. Најјефтинији модели израђени су од нерђајућег челика. Пластика је мало скупља, али СНиП не дозвољава употребу пластичних делова, уколико се инсталација врши на високоградњи или стамбеним зградама. Произведене су и компоненте од бакра, ливеног гвожђа и алуминијума, али су мање популарне. Висококвалитетни материјал, који је отпоран на корозију, продужаваће животни ток одвода.

Стопа инсталације

Чак и ако је израчунавање извршено исправно, а када се користи инсталација квалитетног материјала који испуњава захтеве СНиП-а, систем за одводњавање воде можда неће исправно радити ако га инсталирате без поштовања једноставних правила:

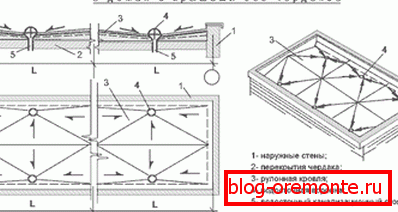

1. Канале за довод воде постављене су равномерно на целој површини нагиба. Ако је кров мали, инсталирајте најмање 2 ланца, за сваких додатних 20 квадратних метара. м додати један елемент за узимање воде, како то захтева СНиП.
2. Функције, према нормама СНиП-а, не могу се инсталирати ближе од 1 м до зидова зграде. Максимално дозвољено растојање између два канала спојена са истим постољем не сме бити већа од 20 м.
3. Ако је одводни материјал метални, цеви и лијевице се електрично грејају. Ова мјера елиминише проблем замрзавања и уништавања цијеви у зими, када се у Русији успоставља ниска температура.
4. Ако је кров вишеслојни, а разлика у висини између нивоа прелази 4 м, појединачне одводне гране, које нису међусобно повезане, израчунавају се и инсталирају, јер ова разлика смањује ефикасност уклањања падавина.
5. Кодови за изградњу прописују инсталирање канализационих канализационих канала, почевши под канализацијом и завршавајући на одређеним подручјима. За приватне куће дозвољено је одводити дренажну воду у земљу или сакупљати у посебном контејнеру.

Уређај внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
