Висећи кровови крова - конструкције, уређаји и компоненте

Кров је најсложенији структурни елемент стамбене, комерцијалне или индустријске зграде који се не може изграђити без прецизне калкулације и детаљног дизајна. Његов уређај се састоји од хидроизолационог премаза и рама који је одговоран за облик, носивост и поузданост крова. Постоје 2 врсте кровних система, различита у саставу и методи везних елемената - виси и најлон. У овом чланку ћемо вам рећи који су шлемови, као и како се ово конструктивно решење примењује у грађевинарству.

Функције рафтерс

Оквир рафта је скуп пратећих елемената који су одговорни за давање облика крова, геометрије, нагиба и високе носивости. Посебност система за вјешање је да се гради у конструкцијама које немају унутрашње подупираче лежаја. Дизајн носача таквог оквира је равномерни троугао који се формира шпалиркама и затезањем, стога је високо отпоран на спољашње утицаје. Циљеви трусс рама разматрају:

1. Формирање нагиба крова. Кров треба да има нагиб за ефикасно одводњу влаге током падавина, како би избегао масу снијега како би се избјегло преоптерећење рама.
2. Дистрибуција тежине крова. Структура крова је прилично тешка, посебно узимајући у обзир додатно оптерећење током снега. Рафтерс равномерно распоређују тежину премаза између зидова лежаја.
3. Поправљање кровног материјала. Хидроизолациони премаз је причвршћен за трунцију оквира подножја, који распоређује оптерећење и даје облогу крут облик.

Узмите у обзир да се шипке за вјешање сматрају стабилнијом структуром рама, јер њихов уређај помаже у смањењу оптерећења бора, одакле трпе чворови поморских система.

Девице наслонних системи

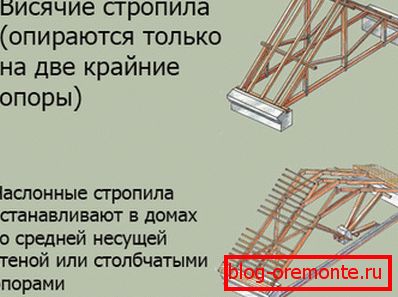

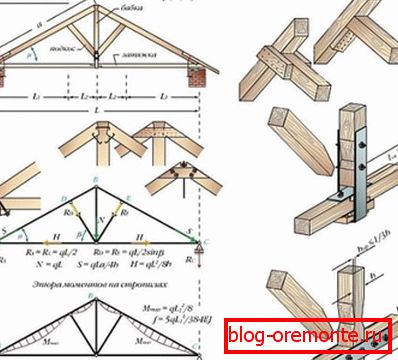

Дизајн система за висећи носач имплицира да у структури преклапања нема унутрашњих носача носача. У овом случају, шпорети имају потпуну опругу на тачки причвршћивања на мауерлату, а са другим крајем ногу једноставно се међусобно прикаче без употребе траке за скидање. Трус висилице је раскошни троугао са базом једнаком ширином фасаде. Састоји се од следећих елемената:

• Мауерлата. Ова издржљива, равна дрва здраве тврде дрвеће са попречним пресеком од 100к100 мм или 150к150 мм постављена је на горњој површини последњег слоја носних зидова на којима ће бити подупртих ногу. Овај уређај дистрибуира тежину шкаре, преносећи терет на темељ.
• Рафтер ногу. Ово су подпорни елементи који чине равницу косина крова, који су направљени од равних дасака од 50к150 мм или 100к150 мм. Постављени су у паровима у корацима од 60-120 цм, у зависности од тежине и величине завршне облоге.
• Затезање. Затезање се зове хоризонтални елемент оквира, који затеже доње крајеве носача рафтера, компензујући оптерећење на експанзији, утичући на главне чворове крова.
• Ригел. Ригел је врхунски пух, који извлачи рафтере на краткој удаљености од скејт. Пошто је на овом подручју оптерећење на експанзији веће, направљено је од шипке дебљег дела.
• Бако. Бака је назвала висећи елемент висећег рамена, који подржава централни део пуффа испод гребена, спречавајући носење спољашњих зидова.
• Струт Стубови се називају хоризонталним носачима, који подржавају рафтерске ноге у горњем или средњем дијелу, спречавајући деформацију дугих елемената.

Обрати пажњу! Врло често, систем обешења не укључује плочу, јер се његова функција успешно врши притиском на ниском положају. Искусни мајстори верују да дизајн рама без овог елемента не губи ни на који начин ни снаге нити поузданости.

Врсте

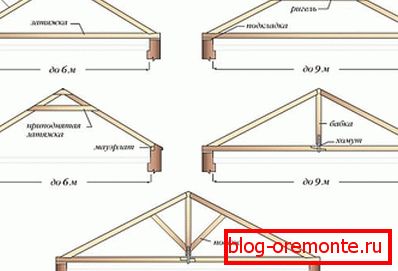

Уређај система за вјешање у великој мери зависи од облика и величине преклапајуће структуре. Што је већа површина куће, то више конструкција има додатне елементе који повећавају носивост рама. Најједноставније трусс је равномерни троугао који се формира од рафтер ног и пуффс. Али што дужи шпалери, већа подршка ће бити потребна како би се надокнадила њихова деформација под њиховом сопственом тежином. Постоје системи обешења следећих типова:

1. Једноставан трикрилни лук у облику троугла. Ово је узорак најједноставнијег трусс-а од висећег типа, који се састоји од ногу ногу и пухова. То је затворени троугао, чија основа функционише само у напетости, а стране - на деформацији. Тако је могуће блокирати просторе ширине до 6 метара.
2. Трокракни лук са трошком са суспензијом или главом. Ако ширина преклапане структуре прелази 6 метара, онда је проблематична употреба чврсте траке за производњу пуффова. Дрвени елемент такве дужине ће се оптеретити под властитом тежином, тако да је направљен од два одвојена дела и суспендован са клизањем помоћу главног стуба.
3. Трокраки лук са подигнутим потезом. Ова верзија система за вјешање се користи ако је кров поткровље. Истовремено, пухање се помера у горњи део рафтерских ногу ближе прикључку гребена. Што је веће, то је већи притисак затезања који доживи. Када опремите поткровље, повећана напетост делује као плафон.
4. Трокракни лук са три крила са вијком. У овом аспекту покретни носач у облику клизача, који су причвршћени на плочу, замењују се фиксним. Због тога, вијак, који причвршћује рафтерове паре у горњем дијелу, није под притиском, него у компресији.

Важно је! Ако дужина рафтерских ногу прелази 4-4,5 метара, онда код дебљине пресека 50к150 мм или 100к150 мм почињу да доживљавају значајно оптерећење на деформацији под дејством сопствене тежине. Да би компензирали овај стрес, у горњем или средњем дијелу шпалета су подупрта на стубу која се наслања на главу.

Врсте носача

Кров, чији оквир је израђен од дрвета, подложан је термичком експанзији, а такође благо мења величину у зависности од влаге. Тако да ове најмањих промена не доводе до деформације, користите посебан систем за причвршћивање грађевинских компоненти. Висећи рафтерс имају 2 врсте причвршћивача:

• Покрет Мобилни уређаји се називају специјални уређаји - клизачи, од метала. Уз помоћ њих, рафтерске ноге су причвршћене на плочицу, због чега се могу благо померити када се величина елемената промени са флуктуацијом влаге. Такви уређаји спречавају деформацију кровног рама, омогућавајући јој да "удише".
• Тешко. Ригидно причвршћивање еластичних елемената рама се врши помоћу ноктију, вијка за самопрезивање или металне облоге. Ова метода обезбеђује поуздану фиксацију, али не надокнађује термичку експанзију и промјену величине дрвета уз флуктуације влажности.

Искусни занатлије тврде да је забрањено урезивање рупа у мауерлате за причвршћивање рафтер нога, јер то крши интегритет дрвета и смањује снагу. У случају покретне фиксације, ноге се причвршћују са клизачима, а када се круто фиксирање угради, утрке се исечују испод плоче, а затим угривљене ноктима.

Критериј за избор

Суспендед рафтерс се сматрају сложенијим у пројектовању и уградњи трусс рамове. Овај танки систем захтева пажљиво прорачунање, узимајући у обзир сва оптерећења и силе које ће утицати на њега изнутра и споља. Да би кров био поуздан, избор се прави у складу са следећим факторима:

1. Климатски услови. Да бисте проценили који оптерећење ветра и снијежа утиче на шпорете, потребно је одредити климатску зону регије у којој је у току изградња.
2. Завршни кров. Избор кровног рама зависи од жељеног кровног материјала, јер варијанта има оптимални угао нагиба и препоручено растојање између елемената у складу са тежином и величином превлаке.
3. Тип крова. Кров може бити једносмјерни, двоструки нагиб, кука, полу-кука или кука, у зависности од облика и величине структуре.

Важно је! Суспендиране кровне конструкције су тешке и велике, тако да можете само подизати конструкције које су већ монтиране на кров са краном. Најчешће се оквир монтира директно на висину, што компликује рад крова.
