Ролери за клизне капије и друге елементе њиховог дизајна

Колико је тешко направити клизну капију? Које предности пружају у позадини традиционалних капија? Како се различити сетови прибора разликују једни од других, и који елементи треба укључити? У свом чланку ћу покушати одговорити на ова и нека друга питања.

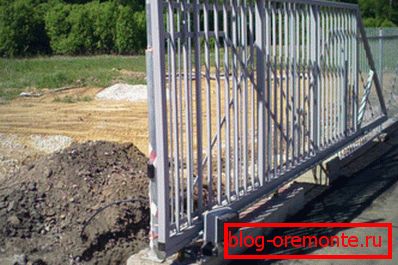

Повлачне капије: уградња на армираном бетонском темељу.

Повучен против замаха

Главна предност клизних капија је да када се отворе, не заузимају простор у дворишту и не блокирају пут. Ова карактеристика је врло корисна у малом дворишту окренутом ка уској улици.

Кроме того: управление откатными воротами легко автоматизировать. Аутоматика может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Наравно, решење има своје недостатке:

  • Дужина правог дела ограде поред капије врата мора бити најмање једнака дужини крила. У супротном, циљ једноставно нема где да се врати;

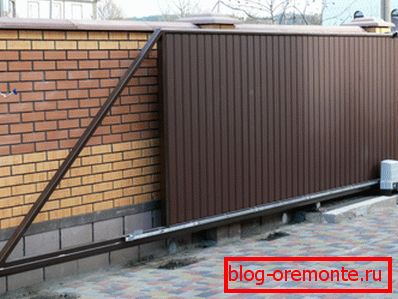

У отвореном положају крило покрива 4-6 метара зида.

  • Масиван крило ће бити прилично тешко повратити ручно, ако желите да уштедите на електричном погону или ако је струја прекинута код куће. Отворите капије сваке тежине, чак и дете;
  • Дизајн у цјелини ће се испоставити много скупљи. Заварене капије од профтруби 40к40, обложене челичним лимом, у производњи "кључ у руке" коштајуће вам 15-25 хиљада рубаља. Повратни електрични погон кошта од 100 хиљада или више.

Напомена: чак и кућна клизна врата (под условом да се сви радови од попуњавања основе до заваривања и уградње ваљака раде независно) захтијевају трошкове материјала и прибора од најмање 45-50 хиљада.

Димензије

По мом мишљењу, оптимална величина крила - висина 2 метра ширине 4 - 6 метара. Висина висине од два метра уклањаће манифестацију неодговарајуће радозналости код пролазника; ширина крила од 4 метра учинит ће сасвим сигурним да возите у двориште камионом са песком или грађевинским материјалом. Повећање ширине крила до шест метара је корисно у случајевима када ширина улице чини потребним за вожњу у двориште под углом.

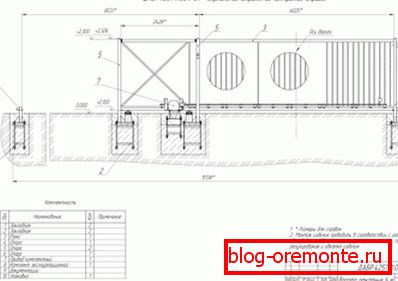

По одлуци о димензијама, лако је направити сопствене цртеже врата.

Трошкови

Која је цена материјала и фитинга за капије које сам назначио?

Поравнање је овако:

  • Сетови прибора - око 15.000 рубаља;
  • Метал за рам - 5000;
  • Фундамент (арматура, бетон, песок) - 5000;
  • Аутоматски електрични погон - 15-30 хиљада, у зависности од произвођача и функционалности;
  • Електроде, жице за напајање, боје и друге ситне ствари - од две до три хиљаде.

Неколико ставки на листи треба детаљније раздвојити.

Фитинги

Шта садржи типичан прибор?

Ево списка Цаме серије М серије италијанске производње:

Елемент Количина, јединице
Колица за подупирање (8 ваљака) 2
Завршни ваљак 1
Завршни ваљак 1
Жељезнички водич, дужина 6 метара 1
Жичани прикључак 2
Водилица (2 ваљака) 1

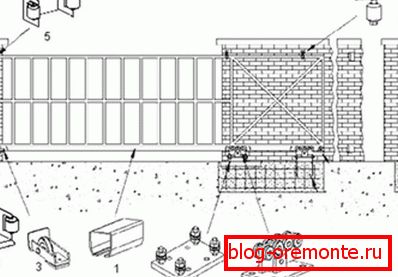

Шема клизних капија на ваљцима са назнаком тачака монтаже фитинга.

Поставите трошкове определяется:

  • Производителем. Из очигледних разлога, домаћи производи су много јефтинији од увезених производа;
  • Номинално оптерећење (то јест, једноставно, тежина крила). Што је веће, строжији захтјеви се намећу на чврстоћу и издржљивост фитинга, што директно утиче на његову вриједност.

Наведићу неколико примера малопродајних цена.

Бренд Страна -производитель Тежина крила, кг Поставите трошкове
Дошао Италија 350 14250
Дошао Италија 700 26400
Дошао Италија 1700 71475
Алутецх беларус 500 15450
Ролтек Русија 500 12750
Ролтек Русија 2000 43950

Појава комплетне опреме Ролтец за терет од 500 кг.

Аутоматика

Поред произвођача, комплети за аутоматизацију варирају:

  • Максимална тежина крила. Што је већа, већа снага се захтева од електричног погона;
  • Брзина отварања и затварања. Обично се креће од 0,15 до 0,35 м / с;
  • Комплетан сет. Даљински (и), фотоцелици, упозоравајућа светла могу бити укључени у основни пакет или се купују засебно.

Ево кратког одломка из ценовника руског представништва италијанске компаније Нице.

РБ400КЦЕ

  • Максимална маса крила - 400 кг;
  • Брзина је 0,35 м / с;
  • Комплетан сет: погон са уграђеном контролном јединицом, панел, фото ћелије, алармна лампица са антеном, замак за замак;
  • Цена: 28.440 рубаља.

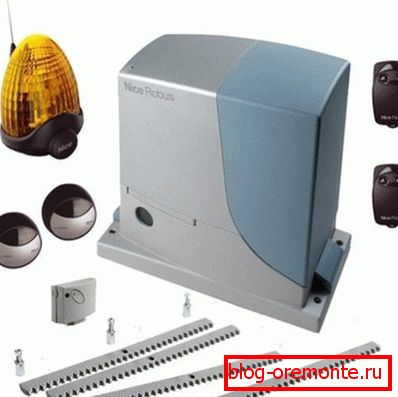

Электропривод Nice РБ400КЦЕ в полной комплектации.

Занимљиво: трошак истог сета без сигналне лампе и фотоцелица - 18.600 рубаља.

Рун 1800

  • Максимална маса крила - 1800 кг;
  • Брзина је 0,16 м / с;
  • Комплетан сет: погон са уграђеном контролном јединицом;
  • Цена: 41472 руб.

Инсталација

Сада - неколико препорука за производњу и уградњу капија.

Шта да направите оквирни крст?

Најбоље је користити професионалну цев: то ће обезбедити већу крутост у односу на угао са истом или мањом тежином. Минималне димензије су 60к60 за оквир и 40к20 за носаче које пружају структурну ригидност.

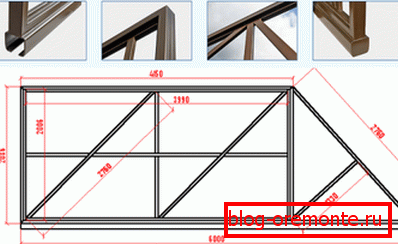

Цртеж оквира профила цеви.

Како обложити капију?

Велика тежина крила у великој мери повећава трошкове прибора и аутоматизације. Према томе, пожељни су лагани материјали. Препоручио бих да користите зидни професионални лист дебљине 0,55 мм са висином таласа не више од 20 мм.

Пар нијанси:

  1. Боље је користити заковке за причвршћивање кућишта, а не за завртње. Они се не отпуштају од ветра вјетра и не праве зарђале, карактеристичне за вијке за самопрезање с сломљеним цинк-ом;
  2. Приложити сваком таласу листа. У супротном, удари ветра ће бити праћени металним рупама.

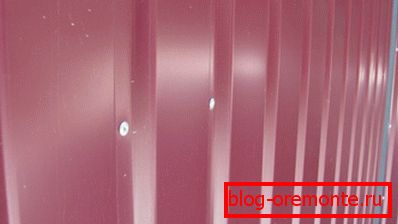

Крепление профлиста на каркас.

Шта би требало да буде удаљеност између ваљака на којима се заснива капија? Исцрпљујућа упутства садржана су у овој табели:

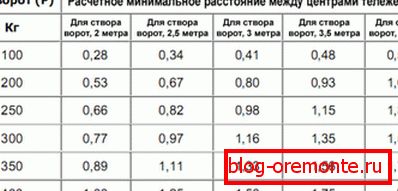

Растојање између колица у зависности од величине и тежине крила.

Шта би требало бити величина фундације?

По правилу, његова дужина је једнака пола ширине крила. За 4-метарску капију потребан је темељ од 2 метра. Дубина основе 200 мм превазилази дубину замрзавања тла.

Шта и како направити темеље?

Оквир се кува са канала ширине 120-200 мм и армираног ојачања пречника 12-14 мм. Вертикалне шипке имају унакрсне везе. Пуњење врши бетон с чврстоћом М250.

Пажња: равница канала је строго постављена на нивоу. Најмања одступања од хоризонта ће довести до затварања врата или отварања с претераном силом.

Оквир са ојачањем темељне конструкције. Страна је заварена до места за уградњу погона.

Како инсталирати ваљке с увлачењем за капију својим рукама, што омогућава подешавање висине?

Користите монтирање колица на монтажним плочама за подешавање. Плоча се оплаши на траку канала, а подножје колица је причвршћено на вијцима са наврткама. Овај начин причвршћивања ће омогућити једноставно прилагођавање грешака приликом уградње и пропадања земљишта.

Подешавање плоче испод колица.

Лакше, још лакше

Да ли је могуће поједноставити изградњу клизних капија и смањити трошкове њихове изградње на минимум?

Наравно. Овде ћу поставити неколико фотографија врата која функционишу исправно у кући поред мене.

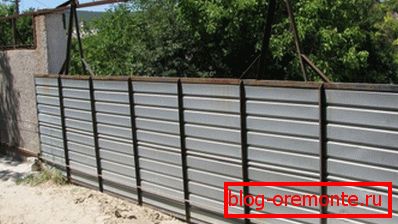

Општи поглед на капију. Рам је заварен са угла од 50к50 мм и обложен галванизираним челичним лимом.

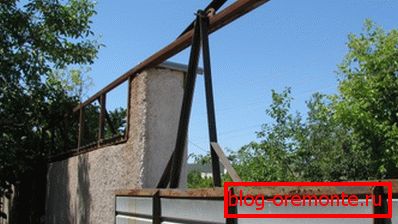

Гатес се не ослањају на колица, већ се држе на каналској траци постављеној изнад ограде, ојачане у средини са завареним носом.

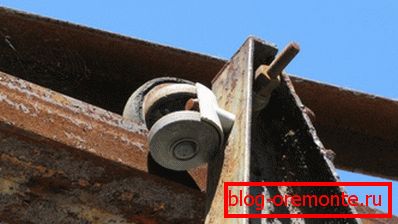

Ова фотографија јасно показује ваљке за причвршћивање и причвршћивање. Носећи ваљак има гумени премаз, што значајно смањује ниво буке приликом отварања и затварања врата.

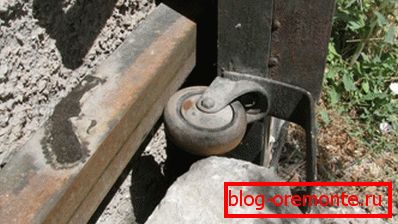

Доњи потпорни ваљак држи крило у вертикалном положају. Да одступи у супротном правцу, то спречава сопствену тежину.

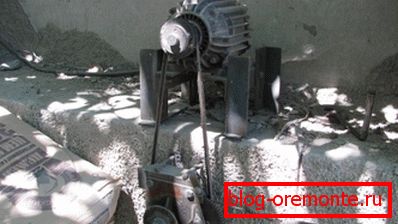

Електрични погон је једнофазни мотор снаге 1,5 кВ и погонски ремен на кутији која намотаја челични кабел.

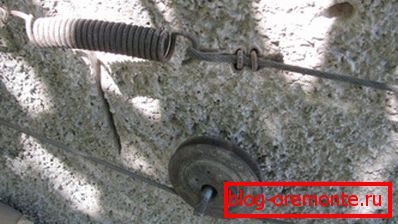

Једноставан механизам за затезање кабла.

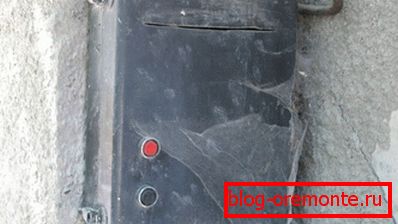

Даљински управљач. Једно дугме затвара врата, друго - отвара се.

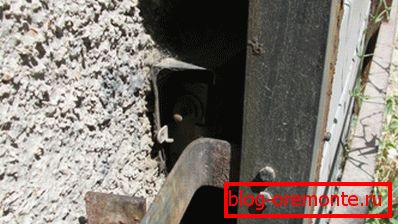

Гранични прекидач отвара струјни круг када је лист потпуно затворен.

Закључак

Надам се да ће овај материјал помоћи поштованом читаоцу да створи јефтин и функционалан дизајн. Као и обично, можете се упознати са додатним тематским информацијама гледајући видео у овом чланку. Ценим ваше коментаре и допуне. Успехи!
