Тачно израчунавање стубова за ограду - залагање структурне

Ограда врши не само заштитну функцију плоче у дворишту или одређену територију, већ је и обележје објекта. На први поглед, једноставна конструкција захтева у својој конструкцији детаљно и прецизно поштовање одређених правила.

Прелиминарни прорачун ограде ће избјећи будуће проблеме везане за скевање, нагибање, падање и друге проблеме.

ДИИ ограде

Изградња ограде

Свака ограда се може подијелити на неколико структуралних дијелова:

  • носни оквир који се формира од стубова који узимају оптерећење ограде;
  • део облоге, који се састоји од валовитог, оградног ограда, металне мреже и другог материјала;
  • укрштања (трупци), дајући структури додатну чврстоћу и чврстоћу;
  • монтажни материјал.

Очигледно је да главну улогу игра носиви део ограде.

За оквир који најчешће користе стубове:

  • метал;
  • азбест-цемент;
  • цигла;
  • дрвени.

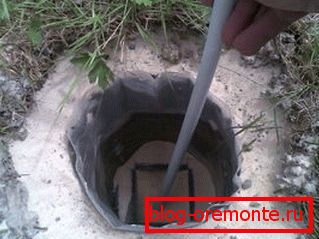

Фотографија одређује дубину ставке обележивача

Израчунавање трошкова мачевања

Трошкови изградње

Приликом изградње ограде с властитим рукама, веома је важно знати како израчунати дужину ограде у односу на трошкове линеарних и квадратних метара будућег ограде.

Пре него што одлучите о изградњи објекта, потребно је извршити тачан прорачун трошкова ограде.

Израда калкулација

Да бисте извршили прорачуне, уклоните следећа упутства.

  1. Прорачун почиње мерењем периметра објекта, који мора бити заштићен;
  2. Након тога доноси се одлука о типу лежишта и оклопном дијелу конструкције;
  3. Затим се одређује количина неопходних грађевинских материјала, њихова цена, трошкови рада морају бити узети у обзир и додати;
  4. Да бисте инсталирали лепу, практичну и чврсту ограду, неопходно је прецизно и правилно израчунати количину грађевинског материјала, укључујући и раздаљину кроз коју ћете поставити стубове за ограду. Из ових израчунавања зависи од поузданости дизајна и финансијских трошкова;
  5. Израчунајте цену по метру ограде потребне висине;
  6. Укупна дужина структуре помножена је трошковима по линеарном метру и добијени су приближни финансијски трошкови за потребну структуру.

Израчунавање радне ограде

Важно је знати како израчунати мерач усисавања метара:

  1. Да би се то урадило, укупна дужина структуре треба подијелити помоћу корисне ширине одабране плоче валовите плоче за ограду. Као резултат, добијамо потребан број листова;
  2. Добијени број листова помножен је са потребном висином ограде;
  3. Резултат се множи са укупном ширином валовитог плоча и добије потребну површину материјала за ограду;
  4. Множење вриједности подручја по трошку једног листа, добијамо трошкове по метру;
  5. Обавезно узети у обзир трошкове заостајања и подршке.

Израчун ограде - неопходне околности

Израчунавање дубине носача

Свака ограда је подложна сили сопствене тежине конструкције, која је стриктно усмерена дуж оси колоне и силе притиска вјетра, која се примјењује преко структуре. Због тога торзиони момент (савијање) делује на подупирач, који има максимум на тачки њеног изласка из земље.

Моменат савијања - главни узрок уништења окрупних структура. Нема смисла узимати у обзир сила сопствене тежине приликом израчунавања носача, јер је минимална и не утиче значајно на јачину базе.

Многи власници су такође забринути због питања колико дубоко закопати стуб за ограду?

Важно је! Да би се утврдила дубина полагања носача у тлу, потребно је узети у обзир обрачун вјетра на ограду.

  1. Прво, потребно је израчунати процењену површину једне линије (секције) будуће ограде. Ако претпоставимо да је ширина одсека за ограђивање (Л) планирана да буде једнака 2 метра, а висина (Х) - 1,5 метра, онда ће област (С) једног одсека бити 3 м2. (С = 2,0 м * 1,5 м = 3 м2). Исти простор ће пасти на сваки стуб (1,5 метра у сваком дијелу објекта десно и лијево од подножја);
  2. Да би се добило оптерећење ветра на конструкцији, неопходно је умножити површину одсека аеродинамичним коефицијентом и вриједношћу главе брзине вјетра. Аеродинамични коефицијент (константа) за вертикалну конструкцију је 1,4. Прихваћена вредност притиска ветра је 40 кг по квадратном метру;
  3. У нашем случају, добијемо да стуб носи оптерећење ветра од 168 килограма (3 м2 М * 1,4 * 40 кг / квадратни = 168 кг).
  4. Израчунајте обртни момент који делује на носачу. Да би се ово учинило, оптерећење ветра помножује константним факторима (168 кг * 0,8 = 134 кг / м); Након одређивања обртног момента, подијелимо га вриједношћу коефицијента момента отпора - 225 (константно) (134 кг / м / 225 = 0,6 м);
  5. Израчунавање показује да се оптерећење ветрења потпуно компензује, а ограда је потпуно независна од вјетра, потребно је поставити полове до дубине од најмање 60 цм. Уз повјерење можете додати 20 цм, с обзиром на то да је сама земља прилично лоосе;

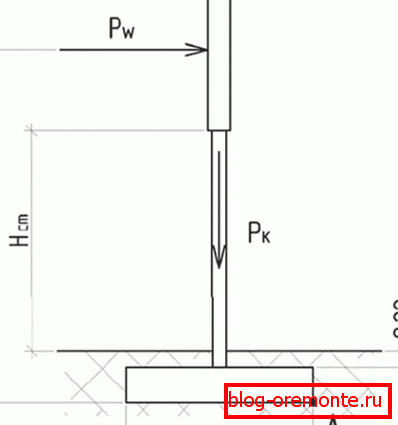

Схема за израчунавање билборда

Савјет! Да бисте добили стотину посто сигурности у стабилност ограде, без обзира на врсту земљишта, ниво подземне воде и материјал окружујућег дела објекта, потребно је ископати оквир у земљу за половину висине ограде, плус још 10 центиметара).

  1. Уколико се земљишта на месту уградње конструкције развијају током замрзавања, дубина уградње носача мора такође бити повећана на 1,5 м. На мјестима гдје није могуће продубити подлоге према дубини дизајна, углови се заварују до постоља како би се проширила површина носача;
  2. У случају употребе носача од металних цеви за усис, неопходно је да их сипате са течним цементним малтером. За заштиту металних цеви од корозије, покривени су црвеним оловом;

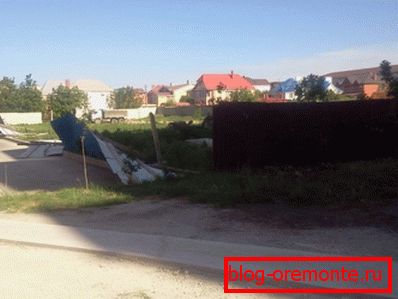

Не узимајте у обзир калкулације

Савјет! Да би се продужио век трајања дрвених стубова, њихов подземни дио се мора третирати са вентилатором, импрегнираним (пресвученим) са антисептиком од керозин-битумена, загрејаним битуменом или специјалном импрегнацијом, а обложен кровним слојем.

  1. Дно јаме је прекривено песком. Подлога је прекривена битком од цигле (шљунак), покривена је земљом на врху и пажљиво подигнута. За већу стабилност, ограде морају бити бетониране.

Више детаља о инсталацијским функцијама подршке за ограду можете пронаћи на видео снимку у овом чланку.

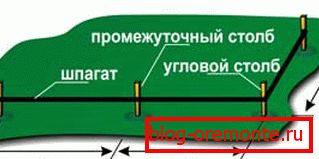

Инсталација стуба

Израчунајте број носача

На пример, планира се инсталирати ограда висине 1,6 метра, укупне дужине 40 метара. Улога базе ће се обављати помоћним постољем цементираним у јамама, а пригушени део ће бити направљен од обојених професионалних листова.

Профилне цеви су један од најчешћих материјала за производњу носача и рама, јер је погодно користити правоугаоне пресеке током инсталације.

Познавајући параметре валовитог плоча, одређујемо број листова који ће бити потребни за ограду.

Ако је укупна ширина таквог листа 1,18 м. (Радна ширина - 1,14 м.), Онда се укупна дужина ограде дели са радном ширином плоче и добијемо вредност - 40 м / 1,14 м = 35,08 ком. То значи да за изградњу објекта дужине 40 метара потребан вам је 35 професионалних листова.

Савјет! Добивена вредност увек треба бити заокружена.

Да бисте израчунали број цеви као подлогу, потребно је поделити укупну дужину предстојеће ограде дужине од једног дела (распона), који је обично 2,0 - 2,5 метара и додајте један (40 м / 2,5 = 16 + 1). Због тога је потребно поставити 17 носача за постављање ограде укупне дужине 40 метара и ширине секције 2,5 метра.

Удаљеност између носача

Одабрано растојање између постоља за ограду зависи од њиховог одељка. Што је већа структура коју желите да изградите, а што је већа планирана раздаљина између носача стуба, то је издржљивији и са већим попречним пресеком морају бити цеви.

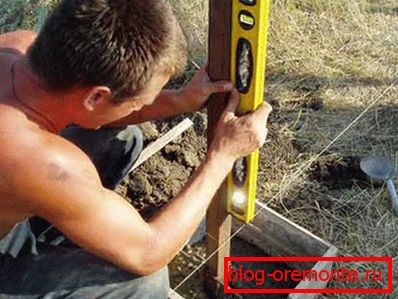

Инсталација носача под мрежом мреже

На пример, за ограду висине од 2 метра и ширину секције, такође и 2 метра, потребно је користити округлу цев 76 к 4 мм или квадрат 60 к 4 мм или више за подршку.

Закључак

Ако тачно и правилно израчунате ограду, можете знатно уштедјети грађевински материјал, као и финансијске ресурсе.

При израчунавању ограде важни су сви индикатори, укључујући раздаљину између ограда, на коме зависи стабилност и снага целе структуре.
