Уградња клима касета

Хлада не само да вам омогућава очување свежине производа, већ и стварање удобности у соби у топлом времену. Претходно, како би се охладили, користили су плугове. Данас можемо користити савремене системе. За уредски и малопродајни простор бит ће релевантна инсталација касетног клима уређаја.

Принцип рада и карактеристика

Уређај за уређаје

Касетни клима уређај је класичан представник сплит система. То значи да се, као уобичајена верзија, састоји од два блока. Кондензатор и компресор се налазе у спољашњем делу, а испаривач и систем за одводњавање у унутрашњем делу. Када је режим грејања активиран, функција јединица је обрнута. Али он има своје непобитне предности:

  • Локација Унутрашњи модул ове врсте клима уређаја налази се у подножју. Ово омогућава сакривање већег дизајна и савршено га уклапање у унутрашњост.
  • Јединствене величине. Димензије су пројектоване на такав начин да у већини случајева Армстронг плафон не би требало да буде завршен.
  • Скривени фреон систем. Све цеви, укључујући и дренажу, скривене су под лажним плафоном. Не требају радити вратила, а затим их затворити гипсом и китом.
  • Минимална емисија буке. Овде се користи вентилатор специјалног облика који не ствара турбуленцију, која узрокује буку и даје ефикаснији улаз у ваздух.
  • Максимална површина покривања. Више је разумно производити хлађење, почевши од плафона. Ту се нагомилава топли ваздух. Ако смањите температуру, она ће се спустити и хладити све што је у соби.
  • Удобан проток ваздуха. Захваљујући окретним даскама, можете подесити расподелу протока ваздуха тако да не директно падне на људе који су присутни у просторији.
  • Могућност сушења ваздуха омогућава његово наношење на влажним и складиштима.
  • У неким моделима доступан је свеж ваздух са улице.
  • Флексибилна прилагодба. Даљински управљач.

Општа упутства за инсталацију

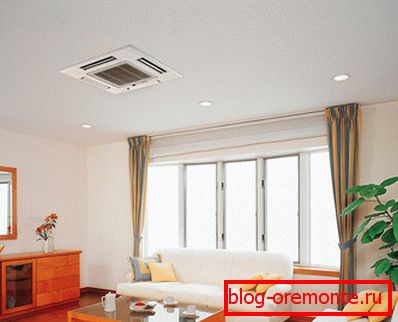

У собама са високим плафонима

Да би уређај могао да служи максимални период, неопходно је изабрати право место за унутрашње и спољашње уређаје.

  • Унутрашњи и екстерни модули се не препоручују да буду лоцирани на оним местима на којима постоји вероватноћа уласка моторног уља на њих.
  • Нежељена инсталација у просторијама или областима где постоји висок садржај сумпорних једињења и разних соли. Ово може бити територија термалних извора или морске обале.
  • Суседство са опремом, која је извор високофреквентних сметњи, слабо се толерише. Оне представљају препреку индуктивним струјама које су присутне у моторима уређаја.
  • Инсталација у просторијама где су присутне испарења различитих киселина и других хемијских једињења нису дозвољене. Ово, на пример, могу бити лабораторије.
  • Соба не би требало да акумулира запаљиве гасове.
  • Ожичење мора издржати оптерећено оптерећење.
  • Висина плафона би требало да буде од 2,5 м.
  • Плафон мора бити јак и има мале одступања у хоризонталној равни.
  • Након пуне инсталације, на путу не би требало да постоје опструкције.
  • Мора постојати земаљска петља.
  • Модули су монтирани на металној основи, тако да мора бити и уземљен.
  • Не уклањајте дизајн из оригиналног паковања све док се не испоручује на месту.
  • Обезбедите довољно простора за једноставно распакивање и монтажу.

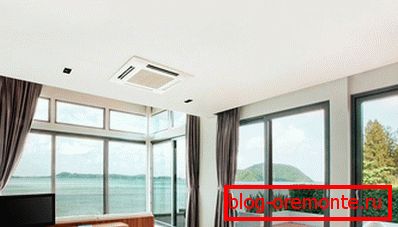

Слабо толерисати садржај соли у ваздуху.

Обрати пажњу! Која јединица ће бити инсталирана прво, сам господар одлучи, нема строгих редоследа или правила.

Инсталирање унутрашње јединице

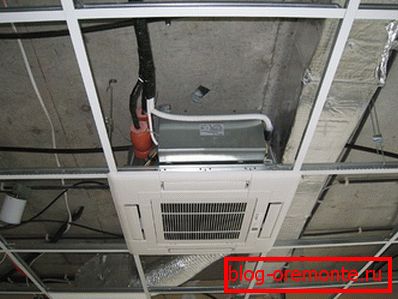

Инсталација унутрашње јединице

За унутрашњи модул боље је изабрати место у средини просторије, што ће дати прилику за коришћење јединице са максималном ефикасношћу.

  • Поступак инсталације Направите узорак од картона, који ће бити исте величине као величина блока (обично долази у комплету, може бити део паковања од произвођача).
  • Прикључите га на планирану локацију за инсталацију и одредите колико плочица желите уклонити. Да би се олакшало, маркирање се може извршити на поду испод планиране локације за инсталацију, а затим уз помоћ редовног или ласерског пада за пребацивање тачака на плафон.
  • Ако је потребно, обришите алуминијумски профил плафона, након што га ојачате.
  • Пажљиво прегледајте површину плафона. Ако је потребно, залепите мали комад пене да бисте смањили вибрације.
  • Означите средину изабраног подручја, требало би да се поклапа са средином уређаја.
  • Поравнајте средину шаблона (можете користити меру траке уместо шаблона) са означеном тачком и применити ознаку за 4 рупе.
  • Шема инсталације унутрашње јединице Бушите рупице користећи бургију одговарајућег пречника. Убаците вијаке у њих.
  • Завртите матицу на свакој конопци, а затим ставите машину и затим затегните још једну навртку.
  • Подигните унутрашњу јединицу и уметните вијке у слотове намијењене њима. Ставите матице тако да тело не сломи.
  • Подигните модул на такав ниво који ће се испружити са равном плафонском плафонском плочом. Величина до које ће бити уграђена треба да одговара дубини предњег панела.
  • Употребом нивоа провјерите исправност равнине. Веома је важно осигурати да течност за одводњавање не прелази на људске главе.
  • Чврсто затегните матице.
  • Измерити растојање од унутрашње до спољашње јединице дуж пута будућег Фреона аутопута.
  • Исеците цеви на жељену величину. Можете сечити само са посебним резачем цеви. Немојте користити брусилице или жичаре. Важно је да метални чипови не остају унутра, што касније може оштетити систем. Обрадите сечено резање помоћу специјалног алата који глади фазу или прође кроз малу датотеку. Обавезно извадите све чипове.
  • Покривајте отварање цијеви помоћу шкотске траке или траке.
  • Поставите цев у изолацију.
  • Причврстите вијаке са кукама у које ће се линија поставити испод плафона и поставити цијеви у њих. Обезбедите их на месту помоћу кошуљица или стезаљки.
  • Ако цев треба савијати под углом, за то користите цијев бендера. Пре-резати и клизити изолацију. Затим морате лепити рез и поправити помоћу лепљиве траке. Са ручним савијањем, можете га спријечити и не приметити.

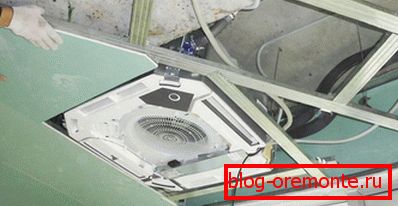

  • Унутрашња јединица Ако је потребно проширити цев, користите специјални набијач, који проширује унутрашњи пречник цеви на спољашњи. Не покушавајте да уједначите величину у једном моменту, у супротном ће млазница пуцати. Урадите то у неколико проласка, мало повећавајући величину колуте. Затим заварите жицом и бакљом.
  • Померајте цеви скоро близу млазница унутрашње јединице. Одврните причврсну матицу и повуците га на брадавицу. Користећи датотеку, обрадите крајње лице и пребаците чипове. Узмите пиштољ пиштоља испод конуса одговарајуће величине и повећајте пречник цеви. Ставите га на млазницу и добро га притисните. Сецуре ит витх нут. Да бисте то урадили, користите два кључа. Једна се одмара, тако да се ротира млазница, а друга затегне матицу.
  • Ставите изолацију на место артикулације и поправите је пластичном везом.
  • Поставите декоративну шипку на место. Да бисте то урадили, извадите решетку за усисавање ваздуха и извлачите две стезаљке. Стави га на страну. Уклоните четири утикача који се налазе на угловима, они би требали да се држе на држачима. Пронађите мотор који мења позицију ролетни. Његов положај би требало да се поклапа са тачком повезивања цјевовода. Поправите подлогу у заграде на боку. Померите блок тако да је у средини рупе. Користите ниво за постављање подлоге. Причврстите решетку и поклопце ваздуха са стране.
  • Ако након фиксирања предње плоче постоји празнина до плафона, онда је неопходно подизати целу конструкцију притегивањем навртки на шипкама.

Инсталирање спољне јединице

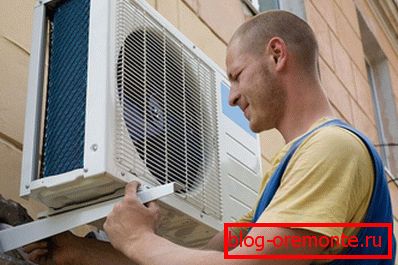

Инсталација спољне јединице

Пре монтирања спољашње јединице, пажљиво прегледајте дозвољену дозвољену дозвољену дозвољену вредност. За неке клима уређаје не би требало да прелазе 20 метара.

  • Спољашња јединица мора бити добро фиксирана тако да не вибрира када се мотор и компресор покрећу.

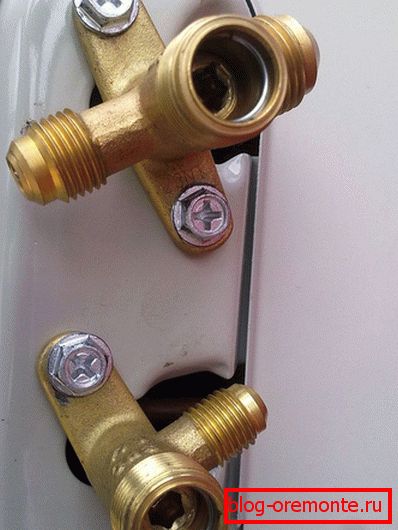

  • Прикључци за повезивање Пожељно је оставити простор до 30 цм до бочних ивица, ако дизајн не подразумева блок шему. Ништа не би требало ограничити вентилацију вентилатора, иначе се ефикасност смањује.
  • Не померајте спољашњу јединицу држећи декоративну маску, оштетилићете га.
  • Центар гравитације се можда не поклапа са геометријским центром, тако да исправно израчунате сила.
  • Приликом транспорта, не постављајте модул на његову страну или га савијте преко угла више од 45 °.
  • Ако планирате да инсталирате на терену, потребно је припремити темељ, чија величина ће у дужини и ширини премашити димензије блока за неколико центиметара.
  • Са честим јаким ветровима у простору боље је не извлачити правокутну монтажу на зид. Ако не испуните ово стање, онда због јаког једра, јединица једноставно може да се пробије.
  • Прво су направљене рупе за шапе. Сталци су причвршћени сидреним вијком. Након тога, уграђују се на компресорску јединицу и причвршћују.
  • Користите перфоратор, направите рупу у зиду. Његов пречник мора бити такав да се цевовод и електрична ожичења слободно уклапају у њега. Обуците комуникацију са јединицом.
  • Фларе и чишћење цеви, као код уградње унутрашње јединице.
  • Вентил отворене јединице мора бити затворен. Одврните навртку и прикључите се без одлагања како бисте спречили продирање прашине и прљавштине унутра. Затегните са два кључа.

Цевовод

Да фреон слободно кружи, а компресор није био подложан великом оптерећењу, важно је посматрати неколико једноставних услова.

  • Придржавајте се максималне дозвољене дужине линије фреона.
  • Кроз локацију не би требало да буде више од 15 кривина.
  • Не правите угао савијања већи од 90 °.
  • Радијус савијања не сме бити мањи од 100 мм.
  • За неке моделе, постоји такав услов да ако је дужина цјевовода не прелази 8 м, довољно је да се расхладно средство које се налази у спољашњој јединици и неће морати додатно попунити.
  • Након уградње утичница, потребно је направити круг за обраду вакуума. За ово, пумпа је прикључена на вентил на спољашњем кругу. Морају се укључити 15-20 минута. Он ће уклонити све ваздух и остатке влаге.
  • Приликом пумпања, можете провјерити интегритет система, ходајући дуж цијеле дужине цијеви.
  • Када је креиран вакуум, можете отворити запорни вентил тако да Фреон попуњава систем. После тога, још једном можете проверити интегритет система помоћу сапунског раствора који се наноси четком у зглобове.

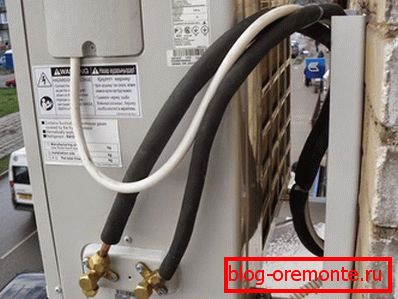

Фреон закачан

Инсталација одводњавања

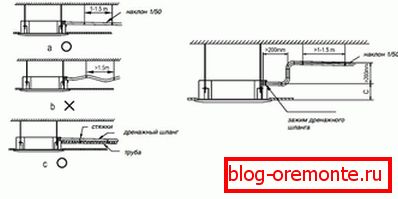

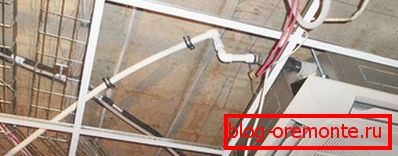

Дренажа

За одводњавање може се користити пластична цев са одговарајућим пречником.

  • Одводна веза Користећи обујмицу за црево, причврстите цев у пумпу за одвод, која се налази на унутрашњој јединици.
  • Распори га до места пражњења. Покушајте да га не повучете, како не би избацили главу унутрашње јединице.
  • Ако је могуће, посматрајте нагиб од 2 цм до 1 м. Ово је неопходно тако да након искључивања клима уређаја течност може да тече гравитацијом.
  • Крај црева за одвод не сме се потопити у воду.
  • Да би се проверио систем за одводњавање, потребно је залијевати воду кроз посебну рупу на спољној јединици и окренути уређај у режим хлађења. Једна особа може пратити како пумпа ради, а друга може да види да ли вода пада.

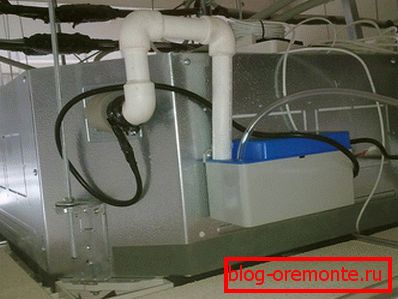

Булк пумп

Електрични прикључак

  • За клима уређаје мора се обезбедити посебна машина, из које се ништа не напаја. Па, ако постоји могућност инсталирања стабилизатора у случају његовог одсуства у опћим кабловима.
  • Заптична петља мора интегрирати унутрашњу и спољашњу јединицу.
  • Ако је потребно проширити кабал, користите жицу истог типа и попречног пресека.
  • Повезивање се врши са спољном јединицом. На унутрашњој страни поклопца налази се шаблон који ће вам спречити грешку.
Дијаграм мрежне везе

Након што је веза завршена, морате извршити пробни рад. Након укључивања читавог система пажљиво слушајте како функционишу мотори у јединицама. Ако су уочљиви непријатни стрес или други звукови, неопходно је прекидати рад пре препознавања узрока.

Периодично ће бити неопходно извршити једноставно одржавање. Састојиће се од чишћења унутрашњих механизама од прашине, као и контроле волумена фреона.

Видео

Можете видети како инсталатери инсталирају клима уређај касете:

И тиме учинити одржавање касете:
