Како сами подићи воду

Недавно је приликом изградње различитих објеката значајна пажња посвећена технологијама штедње енергије. Ово је углавном због повећања цијена горива и високих трошкова за грејање. Међутим, само изолација просторија неће дозволити постизање жељеног ефекта и стварање оптималне микроклиме. Због тога су већ неколико година развијене нове технологије које омогућавају да се добије и одржава равномерна дистрибуција топлоте у зградама.

Један од њих је систем топлих пода, који, када се загрева, истовремено загрева просторију. То јест, креиран је одређени температурни градијент, омогућавајући просторији да се осећа прилично угодно. Ова технологија је нова за домаће тржиште, док се на иностраном тржишту већ дуго успоставља само са најбоље стране.

У овом чланку ћемо објаснити како направити водо-грејани под сопственим рукама у приватној кући, а такође ће се приказати упутства за инсталацију видеа.

Предности

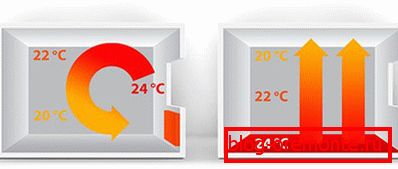

Главна предност топлих пода је једнообразно грејање целокупне грејане собе. Максимална температура је на дну, а хладнији ваздух је на врху. Због кретања ваздушних маса, ефекат загревања се манифестује. Што је боља изолација простора, нижи је температурни градијент и може бити до 3-4? Ц.

Ниједан од грејача не може да постигне овај резултат, јер загрева ваздух у близини грејне површине радијатора и ефективна циркулација се не појављује. То значи да нацрти могу слободно ходати на поду чак и када се батерија загреје до +100? Ц, а супротни простор уопште може остати хладан. Резултат је да је емитер топлоте мали, и потребно је пуно енергије за загревање простора, а зона удобности је мала. У просторијама са грејаним подовима нема таквих проблема.

Такви подови се могу инсталирати чак иу просторијама са високим степеном опасности од пожара, било каквом подном облогом и подним материјалима. Систем може бити потпуно аутономан или повезан са централним системом грејања. Његова снага је довољна да потпуно напусти помоћне грејаче. Уштеда у поређењу са осталим системима грејања може да достигне 30%. Поступак инсталације неће захтевати значајне финансијске инвестиције, а инсталирана опрема ће моћи да послужи дуго времена. Комплетна листа предности и мана система подног грејања може се видети на видео снимку.

Могућности инсталације

Приликом постављања водених подова на воду треба напоменути да је ово сложен и сложен задатак који покрива мноштво техничких фактора на којима зависи ефикасност читавог система. Пре свега, неопходно је осигурати да грејана просторија има висококвалитетну топлотну изолацију, јер у супротном, било који систем грејања ће бити скуп за рад и неће се носити са грејањем. Следећи корак ће бити испитивање простора како би се утврдила могућност уградње подног грејања и креирање изгледа везе и локације главних чворова. Ако говоримо о инсталирању пода са расхладним флуидом у стану, онда морате запамтити:

1. Постоји одређена вероватноћа поплављања доњих пода, тако да уређај пода топлих вода мора бити потпуно заптивен и дизајниран за радне притиске које ствара циркулациона пумпа.
2. Електрична мрежа мора бити дизајнирана за велика оптерећења;
3. Због постављања цеви, простор у просторији ће бити изгубљен.

Обрати пажњу! Прикључење на систем централног грејања је незаконито.

Такође треба запамтити да грејање просторија у сутерену или различитим техничким просторијама нема смисла, осим ако је то апсолутно неопходно, пошто ће доћи до значајног губитка топлоте. Да би се повећала ефикасност загревања, требало би користити само оне са високом топлотном проводношћу као подне облоге, а доњи део цеви треба изоловати.

Тако ће сва топлота ући у просторију. Поред тога, мора се обратити пажња свим прикључцима како би се спречило цурење. Цеви на путу од котла за гријање морају бити пажљиво изолиране. Колектори на улазу и излазу могу бити сакривени у посебном орману или постављени у зид, ако је његова дебљина дозвољава, али треба јој омогућити несметан приступ.

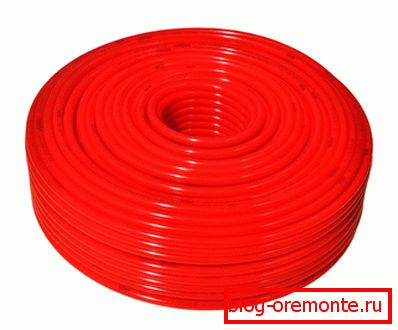

Како одабрати цев

Тренутно постоји огроман избор цеви различитих својстава и услова њиховог рада. Стога је прилично тешко направити недвосмислен избор у корист одређеног материјала и одређене величине. Неопходно је одабрати их међу цевима који су намењени за грејање, јер су у стању да издрже високе температуре и не изгубе своје особине, а имају и велики пренос топлоте.

Идеална опција би биле бакарне цеви које нису подложне корозији, могу издржати високе механичке напрезање и притисак воде без губитка тегобе. Имају мали коефицијент експанзије, њихов век трајања је од 50 година. Међутим, само-монтажа може изазвати потешкоће са лемљењем или заваривањем. Са друге стране, трошак таквог система је изузетно висок у поређењу са другим аналогијама.

Следеће врсте цеви - метала и пластике. Они су много лошији у топлотној проводљивости од бакра, али су такође знатно јефтинији у трошковима. Они такође нису подложни корозији и имају дуг радни век. Међутим, није препоручљиво да се прикључе помоћу прикључних фитинга, јер имају тенденцију да тече уз благо повећање притиска у систему. Такве цеви су пожељно заварене помоћу посебног грејача. Пластичне цијеви су мање издржљиве и температурно отпорне у односу на метал-пластику, тако да се не препоручују за уградњу у скривене подне системе. Предности ојачаних пластичних цеви су такође мање танки зидови, мали коефицијент експанзије и лакоћа инсталације. Али када их уградите као топли под, боље је направити што мање веза.

Трећи тип цеви је челик. Имају високу чврстоћу и ниску топлотну проводљивост. Њихов главни недостатак је висок ниво топлотне експанзије, који је за неке типове пода неприхватљив и може довести до њиховог погоршања. Осим тога, они су знатно подложни оксидацији и њихов век трајања је много мањи од свих осталих врста цијеви. Због тога се практично не користе за топле подове.

Обрати пажњу! Одабран је пречник одговарајућих цеви узимајући у обзир термичке прорачуне система: потребну температуру у просторији, једнообразно грејање целог пода, енергетску ефикасност. Већи пречник ће моћи да обезбеди брзо загревање, али истовремено ће се повећати трошкови котла за гријање и циркулационе пумпе, а ниво пода ће се подићи на одговарајућу висину. На основу тога, изаберите цијеви пречника од 16 мм до 20 мм.

Опције стила

Главни типови уградње топлих пода су следећи:

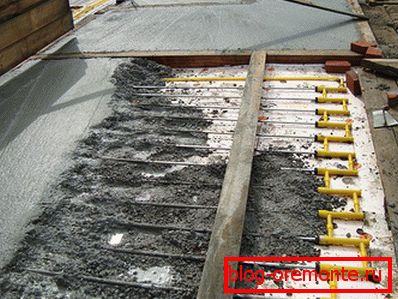

1. Испод бетонског кошуљице. Опција која је сасвим прикладна за самодимензионирање, пошто је сав употребљени материјал јефтин и не захтева употребу сложених технологија за инсталацију. Скоро сваку методу полагања цеви можете користити: змија, спирала, шкољка итд. Циркулациони систем је инсталиран на хидроизолационим и изолационим слојевима, на којем је монтирана метална мрежа. Након полагања цеви, под се сипа бетоном или посебним малтером, а подови су фини. Као резултат, површина стиче потребну чврстоћу и једнако загријавање целе површине. Међутим, у случају цурења, биће тежак задатак да га елиминишу.
2. На дрвеном поду. Полагање се може извршити модуларно и рацк. Модуларни - је готов систем канала са већ постављеним изолационим слојевима на бази иверице. Рацк је засебно постављање топлотно проводних плоча и цеви између плоча од иверице специјалног облика. Рупице између њих су ојачане алуминијумским тракама, у које су постављене цеви.
3. На посебној основи отпорној на влагу из експандираног стиропора. У овом систему, готовим плочама са урезаним жљебовима се користе за уградњу металних заштитних плоча и на врху цеви. То је најчешће, јер омогућава уградњу подног грејања у присуству малих неправилности и значајних ограничења у висини простора.

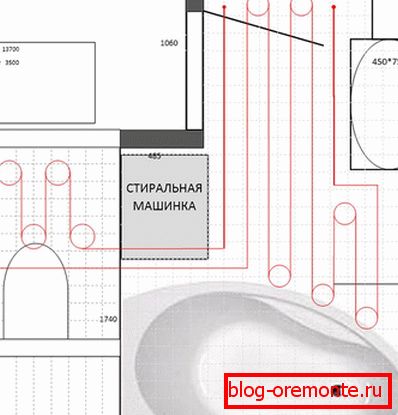

Пошто вода, када циркулише кроз цев, губи дио топлотне енергије, уз растојање од извора топлоте (котао), температура грејања се смањује. Због тога, како би се избјегао изглед градијента подног гријања, постоје двије методе за полагање цијеви:

1. Спирални дијаграм ожичавања. Овом методом, грејне и повратне цеви су распоређене паралелно једни према другима и стога могу да надокнађују грејање и хлађење тако да разлика није једва приметна. Изградњом се добија двострука спирала. Овај тип грејања се широко користи у просторијама са великом површином.
2. Паралелни метод. Змијесте цеви се постављају паралелно једна другој. То јест, температура грејања је већа на почетку цеви него на крају. Због тога је грејани део уграђен у близини извора хладноће, односно улазних врата или прозора. Такав систем се обично инсталира у малим и средњим просторијама.

Монтажа

од загревања воде, потребно је израдити детаљан план за повезивање система, као и израчунати количину потребних грађевинских материјала. Такође, површина треба изравнати тако да нема изобличења, како би се елиминисали различити недостаци и оштећења. Ако планирате да инсталирате аутономни котао, тада његова локација треба бити што ближе загрејаној просторији како би се смањио губитак топлоте и лако одржавање. Кућиште за колекторе се инсталира директно у просторију и уграђено је у зид или скривено иза различитих елемената декора. Погодно је поставити колектор и котао у подрум, који ће спасити не само животни простор, већ и трошкове завршне обраде.

У првој фази инсталиран је колекторски ормар. Да би то урадили, отприлике у центру собе, ниша у зиду је издувана према потребним димензијама, а затим је уграђена. Прво га донесе цевом топлом водом, а потом и повратном водом. На улазу и излазу поставите обавезни вентил који вам омогућава да искључите довод воде и извршите поправке или одржавање система.

Такође, не би било сувишно инсталирати мераче манометра који би могли одмах сигналити запушавање цијеви и повећање притиска у хитним случајевима. Иза вентила и мерача, колектор се поставља на потребан број улаза и излаза, од којих сваки испоручује контролне вентиле. Ако има више славина него што је потребно, онда су прикључци стављени на њих. На излазном колектору, неопходно је поставити славину за испуштање воде и аутоматско одзрачивање ваздуха које могу спречити да се систем емитује. Приликом планирања употребе централног или самосталног котла, на улазу и излазу треба поставити одговарајуће гране.

Полагање цеви за грејање треба изводити на равном и чистом поду са уграђеном хидро и топлотном изолацијом. Дугачак трака ширине 15 цм наноси се дуж периметра просторије дуж зидова, што спречава срушење кошуљице током термичке експанзије. Након тога, у зависности од материјала подова и изабраног типа инсталације, постављају цеви. За поузданост цеви фиксирана је жицом, специјалним пластичним спонкама или стезаљкама. Међутим, неопходно је не чврсто стегнути, али оставити мали размак, који је дизајниран да узме у обзир топлотну експанзију цијеви. При полагању је неопходно поштовати следеће дозвољене удаљености:

• Требало би да постоји растојање од 7 цм од зида тако да се топлотна енергија користи ефикасније.
• Растојање између цеви је око 30 цм, изузев мјеста са повећаном абсорпцијом топлоте (прозори и врата).
• Максимална дужина цијеви не би требала бити већа од 60 м, с обзиром да ће у супротном бити примећено неједнако загријавање просторије.

Подови топлих вода постижу максималну ефикасност када не користе један канал за циркулацију, али што је више могуће за стварање циркулационих кругова. Сваки од кругова са једним крајем прикачен на улазни колектор, а други на излазу.

Након уградње свих цијеви, испитивања се врше при притисцима изнад норме за рад по 1 атм. Ово ће омогућити откривање слабих квалитета веза и цурења, као и одређивање степена загревања простора. Ако постигнете неопходне техничке карактеристике система, онда производите спољашњи под. У зависности од примењених метода полагања и основног материјала, они чине кравату, полагање ламината или другог пода.

Прилично је тешко сами направити топли под, јер је неопходно извршити прорачуне потребне грејне енергије, израдити план за постављање комуналних услуга, као и да правилно извршите све инсталације. Добијени систем грејања ће моћи рационално користити топлотну енергију и равномерно га дистрибуирати у читавом простору просторије.
