Како спојити водени грејни под

Да би се постигла удобна температура у просторији, многи се одлучују за изградњу система подних грејања. Као што је познато, постоје две врсте грејања - вода и електрични. Ако је прикључак електричног пода довољно једноставан, онда приликом повезивања гријања воде треба узети у обзир неке од нијанси. Постоји неколико начина за повезивање пода топлих вода. У овом чланку ћемо вам рећи о најприступачнијим технологијама и како правилно извршити процес повезивања.

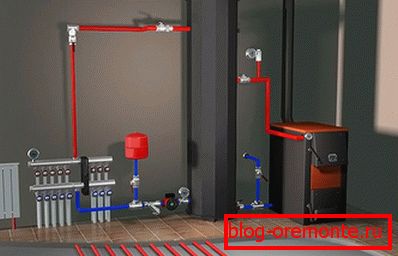

Прикључивање система колектора преко котла

Шема повезивања колектора сведена је на чињеницу да се котао и колектор морају повезати са цевоводом. Ако је котао инсталиран у близини цеви за гас (у случајевима где гасни котао), колектор може бити монтиран на било ком пригодном месту. Она мора имати приступ цевима снабдевања са протоком и повратком, као и за контролу и контролу система.

Прије прикључивања цеви на колектор, неопходно је уградити запорне вентиле. Ради лакшег контроле температуре, термометар се може укључити у дизајн вентила.

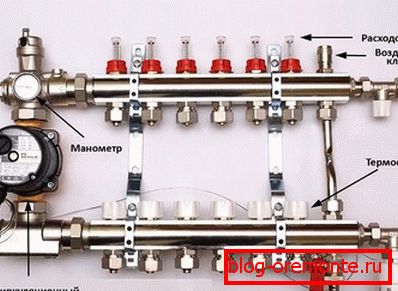

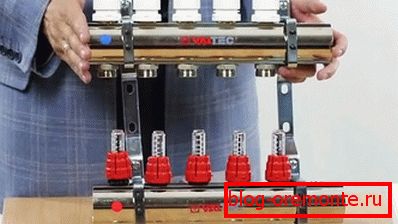

Обрати пажњу! Ако желите, можете купити комплетан колектор у комплетној монтажи, на пример, компанији Валтец, Валттс или РЕХАУ. У њиховој конфигурацији постоје запорни вентили за повезивање цјевовода. Они су такође опремљени са вентилима за сваки појединачни круг, што ће омогућити, уколико је потребно, поправљање загрејаног пода, без искључивања цијелог система, али само одабраног огранка.

Због тога, склоп који се састоји од колектора, цеви и дизалице је међусобно повезан са компресионим прикључцима. За повезивање цеви користе се специјалне везе које се састоје од месингане навртке, прстенастог прстена и подножја за подршку. Ако је потребно спојити цијеви различитих пречника, онда се могу користити адаптери за монтажу.

Дакле, имамо најједноставнију шему за повезивање подног грејања. Ова шема има следеће чворове:

• Једноставни колектор са затварањем вентила.
• Цев за довод / повратак који се повезује кроз славине са чешаљком.

Тако ће расхладна течност бити равномерно распоређена око кругова грејања.

Обрати пажњу! Описана шема је једна од најједноставнијих и истовремено не препоручује стручњак. Са овом везом, подно грејање ће у целини зависити од котла. Једино што се може урадити на колектору јесте делимично покривање вентила како би се смањио проток течности за хлађење. Наравно, подно грејање је боље организовати са индивидуалном контролом.

За организацију потпуне контроле грејног пода у дизајну колектора ће се наћи:

• Јединица за мешање пумпе.
• Драин пенис.
• Циркулациона пумпа.
• Воздухоотводчик.
• Затварачи и цеви.

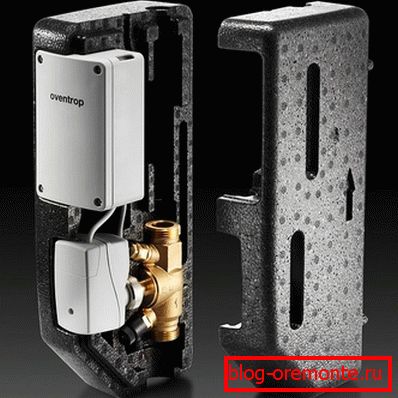

На излазу / улазу, уместо конвенционалних славина, могу се уградити термостатски регулациони вентили. Кроз њих можете поставити пропусни опсег крана. Ово се постиже захваљујући топлотном балону са парафином, који се шири или склапа под утицајем температуре.

Обрати пажњу! Ако живите у хладним местима, систем подног грејања треба да буде опремљен миксером. Котао ће произвести превелику температуру, а течност за пренос топлоте за подно грејање не сме бити већа од 55 ° Ц.

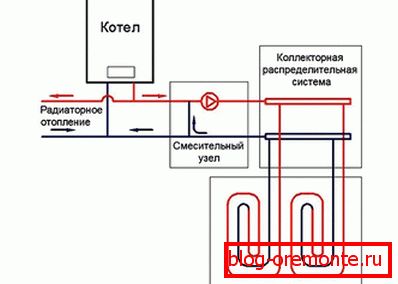

Монтажа пумпе за мешање се врши између доводне цеви и доводног колектора. Постоји и трећи излаз који се враћа пре повратка у колектор. Ако је потребно, пумпа ће пумпати хладено расхладно средство у проток како би се постигла подешена температура.

Колико је оправдана шема повезивања котла?

Прикључивање на котловски колектор штеди новац приликом куповине опреме. Ова метода може загрејати простор до 150 м.². Али у погледу практичности, пожељно је купити / инсталирати колектор, што ће омогућити пуну контролу температуре хладњака.

Постоји могућност повезивања грејног пода са подним котлом. Да бисте то урадили (без обзира на врсту котла на чврсто гориво, гас, дизел, итд.), Морате набавити следећу опрему:

• Насос.

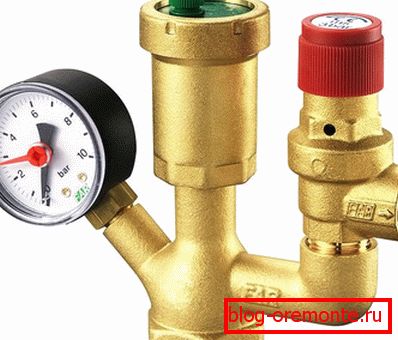

• Безбедносна група
• Експанзиони резервоар.

Инсталација пумпе се врши испред троугластог вентила или испред улазног колектора.

Обрати пажњу! Ако ваша средства дозвољавају, можете прећи преко подмиксног модула, или како се зове мешовити склоп. Може бити два типа за котлове према типу пумпне станице и за колекторе, који се инсталирају директно у колекторску кутију.

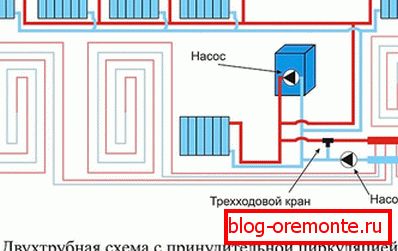

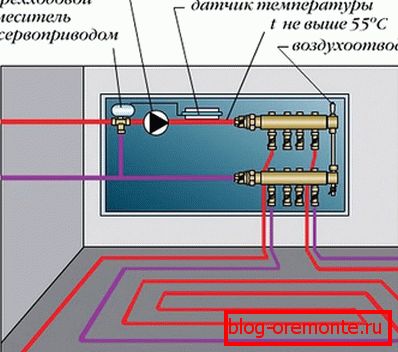

Прикључни систем са трополним вентилом

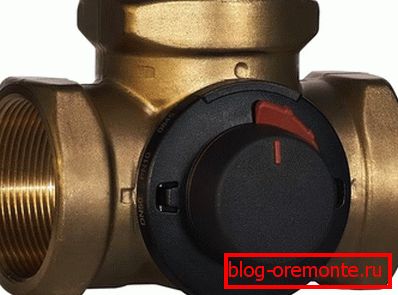

Уместо пумпе за мешање, можете користити тространи миксер. Користи се у случајевима када пумпа не мора да повећава циркулацију. Инсталација се врши на излазу колектора. Ова шема има следеће чворове:

1. Са једне стране, цеви које долазе из котла су повезане са колектора.
2. Са друге стране, сваки колектор је опремљен са сплитером.
3. Сваки сплитер је опремљен са вентилационим вентилом за уклањање ваздушних мехурића из система.
4. Са дна сплиттер-а, инсталирана је славина за испуштање хладњака из система у случају поправке.

Обрати пажњу! Као што показује пракса, боље је набавити све потребне елементе одједном и не уштедјети при спајању пода топлих вода. За ово је пожељно купити готов производни колектор. Посебно пошто ће колекција колектора коштати више.

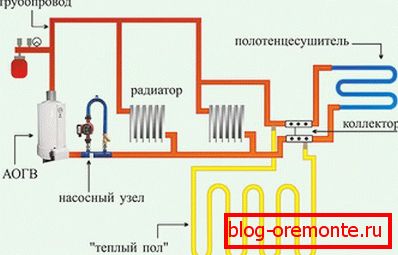

Круг са циркулационом пумпом из система грејања

Постоје ситуације када је потребно повећати притисак расхладног средства у систему подног грејања. У овом случају, без проблема, пумпа је инсталирана. Да би било погодно регулисати и контролисати температуру, пумпа је додатно опремљена термостатом.

Обрати пажњу! Ако је под прикључен на систем грејања, пумпа се поставља на повратну цев. У супротном, пумпа ће заузети велику количину расхладне течности из централног система гријања у становима, што ће довести до температурног хаоса у кући. Ваше подно грејање ће бити вруће, а радијатори ваших суседа, на постољу, ће бити хладни.

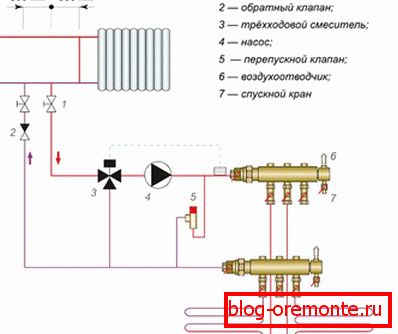

Треба напоменути да је при повезивању грејног пода са централним системом грејања важно користити:

• Сензор температуре
• Издувни вентил.
• Миксни вентил
• Контролни вентил

Дакле, пумпа са сензором температуре је инсталирана на доводу. Затим, постављен је мешајући вентил који се спаја са подним грејањем. На повратној цеви је постављен контролни вентил. Његов излаз мора бити повезан са хладном водом за грејање са одводом до мешалног вентила.

Дакле, након спајања пода помоћу било које од наведених метода, систем треба проверити. Да би се обезбедило да све функционише исправно, тестирање треба да траје неколико сати. У овом случају пожељно је поставити максималну температуру грејања, након чега се уверите да је сваки зглоб чврста. Ако имате лично искуство у обављању таквог посла, оставите своје коментаре на крају овог чланка. Ваше искуство ће бити корисно, нарочито за почетнике.

Схеме

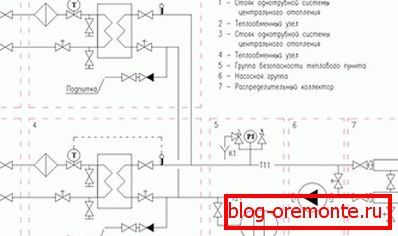

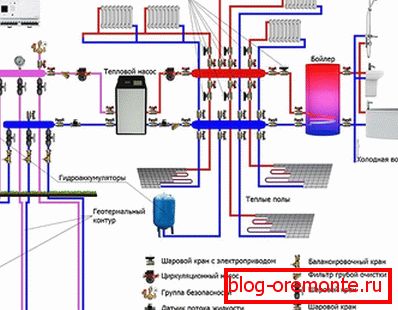

Препоручујемо да се упознате са детаљним дијаграмима повезивања пода топлих вода:

Видео

Сазнајте из видео записа о технологији повезивања пода топлих вода:
