Највећи колектор за топлотно изолован под

Да бисте инсталирали водени под, важно је поштовати све детаље. Свако коло мора бити опремљено са све што је потребно. Један од важних делова система подног вода је колектор. Ако купите готов производни колектор, онда је ово далеко најлакша опција. Међутим, мораћете да припремите око 20 хиљада рубаља. Ако желите да уштедите новац, онда сакупљач колектора за топли под са својим рукама. У овом чланку ћете научити како то радити.

Која је сврха

Колектор игра улогу мешања и дистрибуције топлих вода дуж неколико паралелних кругова грејања. Велики пресек и ниска брзина доприносе ефикасном мешању топлог и топлог расхладног средства, стабилизујући температуру.

Дијаграм повезивања је веома једноставан. Када расхладна течност пролази кроз коло, она се враћа у колектор и меша са топлим расхладним флуидом. За регулисање односа топлих и топлих вода постављени су посебни вентили. Такође је монтиран сензор притиска и топлоте за прецизну контролу температуре. Инсталација не ради без циркулационе пумпе, што повећава притисак у систему.

У следећем примеру можете схватити за коју сврху је потребно изградити колектор за подно грејање:

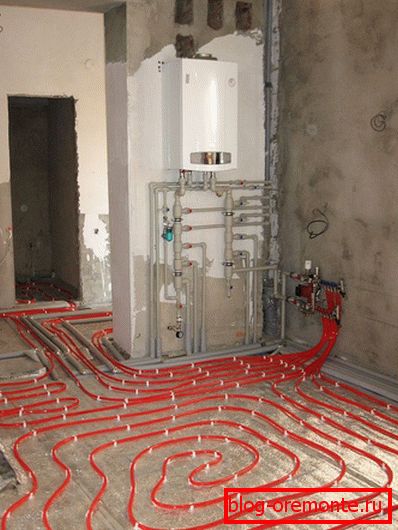

Пример: У вашој кући је инсталиран котао. Од њега су носили ожичење за радијаторе. Они захтевају испоруку хладњака са температуром од 75 ° Ц до 95 ° Ц. Такође планирате инсталирати топли под. За њега, расхладна течност треба да има температуру од 35 ° Ц до 55 ° Ц. Подна површина треба да има максималну температуру од 30 ° Ц. У супротном ће се оштећити подна облога. То је само у таквој ситуацији не може учинити без колектора. Заиста, у контури топлог пода, потребно је усмерити расхладно средство са нижим температурама него у батерију. Штавише, због веће дужине цеви у топлом пољу потребно је додатно повећати притисак. У ту сврху пумпа се монтира на колектор.

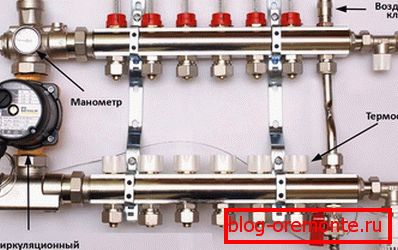

Елементи колектора

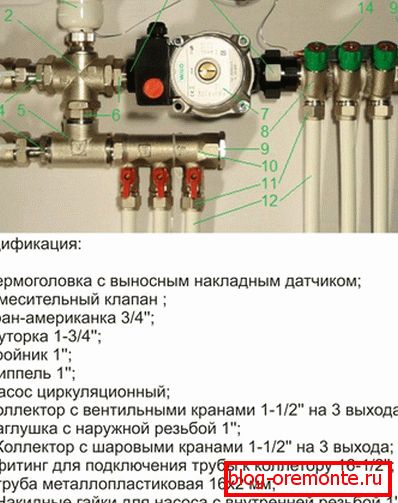

Конвенционални колектор за подно грејање састоји се од следећих важних елемената:

• Тространи или двосмерни вентил.
• Пумпа циркулише.
• Затварачи и балансни вентили.
• Два колектора.
• Термичка глава опремљена сензором температуре.
• Да подесите мерач притиска.
• Ваздушни канал. Користи се за елиминацију ваздуха.

Колектор такође укључује брадавице, фитинге, тее и друге елементе који играју важну улогу.

Структура двосмерног и тространог вентила

Двосмерни вентил има мањи капацитет. Из тог разлога проток расхладног средства се врши без скокова и глатко. Ова опција је идеална за дом не више од 200 м².

Обрати пажњу! Пре или касније, вентил може пропасти. Да би се лакше заменили, препоручује се инсталирање Американца.

Дакле, двосмерни вентил функционише у складу са следећим принципом:

• Термичка глава. То ће контролисати температуру хладњака која улази у коло.
• Када се постигне висока температура, вентил се отвара. После тога топле воде не протиче.
• Чим се вода хлади, отвори се вруће средство за хлађење.
• Из повратне воде стално пролази. Вруће, долази само када је потребно.

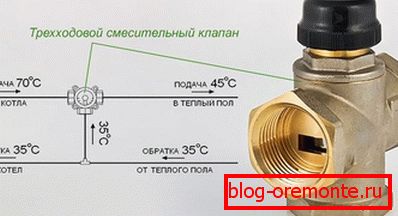

Што се тросмерног вентила тиче, сматра се универзалним. По правилу се користи у сложеним системима. Ако имате пуно планираних петљи, тросмерни вентил би био најбоље решење. Међутим, има јасан недостатак, што је оштра флуктуација температуре. Врућем расхладном средству се може испоручити коло ако постоје погрешни подаци на термостату. Тространи вентил има високу пропусност.

Обрати пажњу! Често су и сервори постављени на такав систем. Контролише их сензори температуре ваздуха или временски сензори.

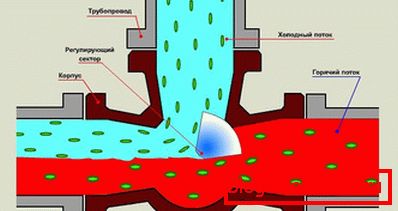

Тространи вентил делује према следећем принципу:

• Овај уређај истовремено контролише проток воде из повратне цијеви и котао кроз обилазницу.
• Унутар овог уређаја се топла вода мијеша.
• Унутрашња клапна је окомита према повратној цеви и доводној цеви.
• Приликом подешавања можете променити проток течности за хлађење и ниво температуре.

Монтажа временског сензора

Ако желите да се температура аутоматски контролише, која реагује на временске услове, постави се додатни временски сензор. Иако се подешавање може ручно извршити, изузетно је тешко прецизно подесити тачан однос феед-а. Из тог разлога, овај елемент је монтиран. Неки модели сензора времена имају функцију снижавања брзине протока у вашем одсуству. Али такав уређај ће коштати више.

Колектор се састоји и од других важних елемената, као што су издувни вентил, сензор температуре и други елементи. Свака од њих обавља важну функцију. На скупу је неопходно водити схема.

Дакле, с вама смо сазнали да свако може направити колектора за топли под.

Видео

Како изградити домаћу јединицу за мешање, погледајте доле:
