Прикључак електричног подног грејања

У потрази за удобношћу, уређивање пода топлим електричним грејањем је одлично решење. Ако постављање електричног подног грејања не би требало да изазове посебне потешкоће, онда је ситуација другачија од везе. Важно је разумјети принцип повезивања електричног подног грејања. У овом чланку размотрићемо корисне савјете и препоруке који ће вам помоћи да обавите сав рад с властитим рукама.

Врсте електричних подова

Инсталација и процес повезивања подног грејања зависи од врсте система. Следећи грејни елементи могу се користити као грејна база:

• Карбонске шипке.
• Грејни филм. То је два типа: биметална и угљеник.
• Топлане.
• Саморегулацијски кабал.
• Грејање двожилни или једножилни кабл.

Свака од ових опција има своју властиту везу. Неке од њих назначио је произвођач. На пример, приликом куповине филма или умиваоника на пакету назначена је стандардна шема повезивања са електричном енергијом. Због тога се не би требале појавити посебне тешкоће у овом случају.

Обрати пажњу! Да би се избегли проблеми након прикључења, важно је поштовати основна правила и препоруке за уградњу елемената за грејање. На пример, под кабела мора бити постављен одговарајућим кораком.

Постоји један уређај који је монтиран без обзира на тип грејача - то је термостат. Због тога, за почетак, размотрићемо како га правилно повезати са топлим електричним подом.

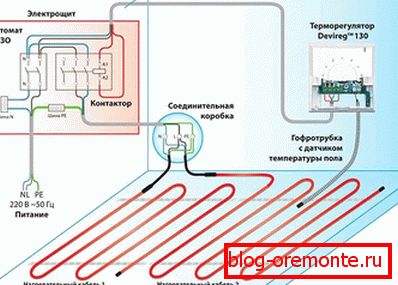

Прикључак термостата

Прво морате да одлучите где ће бити инсталиран термостат. Овај уређај вам омогућава да подесите температуру и одржавате је на жељеном нивоу. Такође, преко термостата прикључен је на цијели круг грејања на струју. Због тога, ако изаберете одговарајући модел термостата, онда га можете започети инсталирати.

Обрати пажњу! Ако је термостат уграђен сензор температуре ваздуха, онда је монтиран на висини од 1,5 м од пода. Ово место треба заштитити од директних удара сунчевих зрака и радова. Иначе ће он дати погрешне команде.

Пре повезивања, неопходно је одлучити како ће се овај процес изводити: директно преко централе (трајно) или кроз утичницу. Практично сваки модел термостата има кружно коло на кућишту. Ако се држите тога, процедура повезивања је поједностављена. Након уградње термостата, на њега се примењује фаза, земља и нула. Да би жице биле невидљиве за људско око, пробијете жлебове у зиду. У њих ставите две пластичне цеви. Један ће бити кабл за напајање са топлог пода, а друга жица за сензор температуре, која се налази испод пода близу круга гријања. Затим, можете наставити директно на прикључак загрејаног пода. Размотрите карактеристике овог процеса за каблове, подне плоче и грејне простирке.

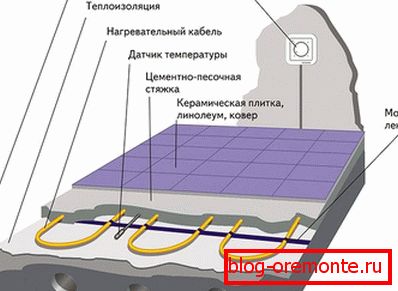

Повезујемо кабловски под

За постављање кабловског пода, важно је направити равну кравату. Неопходно је причвршћити траку за бетонирање дуж зида. На поду се поставља изолација. За кутију, морате напунити жицу за напајање пре постављања кабла на под. Као резултат таквих радњи, спојница би требало да буде на бетонској основи.

Обрати пажњу! Ако се простор загрева испод пода, кабал се може поставити директно на подножје без топлотне изолације.

Даље, повезивање и инсталација се врше према овој шеми:

• На монтажном поду фиксирајте траку за монтажу како бисте поправили кабл. Доступни причвршћивачи ће вам омогућити равномерно дистрибуирање кабла у читавој области собе.
• После тога можете наставити са постављањем сензора температуре. Постављена је у валовиту цев, положену у стробе.
• Сензорска жица је прикључена на термостат. Сензор се налази близу круга грејања.

Обрати пажњу! Током инсталације кабловског пода, пресек кабловске линије није дозвољен.

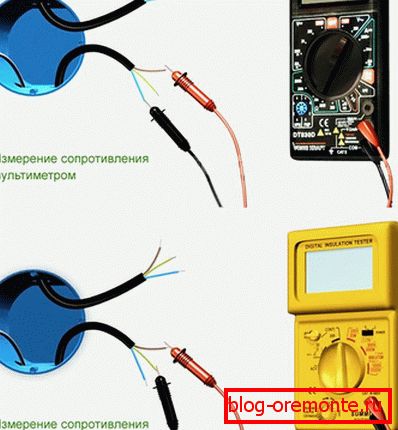

Након инсталације, остаје једноставно проверити систем за квар. Да бисте то урадили, можете користити тестер и провјерити индикатор отпорности на пасошу. Ово завршава инсталацију и прикључак кабловског пода. Остаје припремити малтер за цементно песак и сипати мали кошуљица. Грејне елементе се могу укључити након потпуног сушења кошуљице.

Обрати пажњу! Ако немате искуства у раду са електричном енергијом, боље је поверити повезивање целог система на ожичење професионалном електричару.

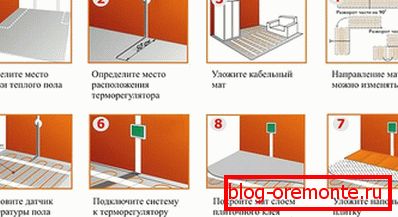

Топлане. Правила подключения

Ако су грејни елементи изабрани гитари, тада принцип повезивања скоро у потпуности одговара инсталацији кабловског пода. Разматрамо само разлике у вези. На термичком поду, кабал има одређени размак каблова, јер је фиксиран на посебном топлотно отпорном филму. Стога морате само одлучити о томе у којој области желите да се загрејете и колико енергије треба имати електрични мат.

Обрати пажњу! Да би инсталирали сензор, потребно је направити стробе у поду. То је због чињенице да ће укупна дебљина целе структуре достићи до 15 мм.

Постоје случајеви када расположиви кабл у комплету није довољан за прикључење на термостат. Како бити у овом случају? Могуће је сјечити дио жице од матице и уградити спојницу у спојницу. Грејна мрежа на принципу рада је веома слична грејању каблова. Што се тиче процеса инсталације, хладњаци су много лакши и бржи. Ако простор има ограничење висине плафона, овај дизајн ће бити одлично решење, јер систем вам омогућава да не налијете кошуљицу и не постављате изолацију.

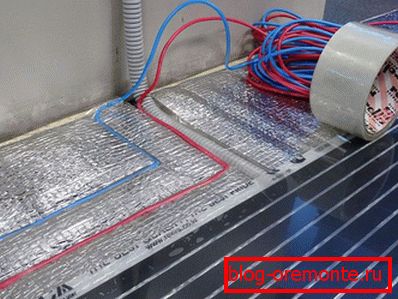

Уградња пода филма

Филм за загревање је највећи захтев. Пошто сте схватили карактеристике своје структуре, моћи ћете да спојите филм под својим рукама. Грејни елементи система су биметални и угљенични. На рубу филма су бакарни проводници, преко којих се прикључује на мрежу. Када постављате филмски под, потребно је наносити филм фолије која ће рефлектовати инфрацрвено зрачење, усмјеравши га у загрејану собу, у противном системска веза се не разликује од уградње термо подних плоча.

Што се тиче инсталације сензора температуре, може се инсталирати слично у пластичној цеви и послати на кошуљицу или лијево на површини филма.

Обрати пажњу! За разлику од термичких подлога, филм се може потпуно сјечити, али само уз наведене линије, који се налазе у интервалима до 30 цм.

Изолација проводне траке се врши само са једне стране, а остатак је отворен. То је због чињенице да ће на овим местима прикључити кабл за напајање. Уградња плоча сами се одвија паралелно. Између плоча повезује посебна жица. Цео систем такође ради кроз термостат постављен на зид.

То су све главне карактеристике повезивања електричног подног грејања. Сада знате како спојити електрични под. Ако се бојите да радите са струјом, боље је позвати квалификоване стручњаке. Ако сте све ове радове учинили сопственим рукама, онда ће нам ваше искуство бити занимљиво. Поделите је остављањем коментара на крају текста.

Видео

Са приложеног видеа можете сазнати о процесу уградње топлотних подних облога и њиховог повезивања:
