Дијаграм повезивања пумпе са потопљеном пумпом

Сваки власник приградског стана зна да се опрема за пумпање са подводним типом универзално користи у системима за водоснабдевање водом. Поред тога, ова опрема може да се користи у мрежама за грејање приватних домаћинстава.

Такозвана шема директног повезивања потопљене пумпе на мрежну мрежу (без учешћа помоћне опреме) је прилично једноставна и укључује директно повезивање са контактном групом проводника снабдевања, названу "фаза", "нула" и "уземљење".

Имајте на уму да се овај начин повезивања не може користити у свим случајевима постављања система за унос воде. Напротив, најчешће се пумпна опрема користи у комбинацији са аутоматизацијом једног или другог типа, што значајно побољшава оперативне карактеристике система, као и повећава његову употребљивост. По правилу, такве проширене шеме укључују следеће компоненте:

• електрични контактори (стартери);
• прекидачи (средњи релеј типа);
• сензори нивоа и притиска;
• хидроакумулатор.

Сврха аутоматизације

Употреба аутоматских елемената инсталираних у кругове за напајање уређаја омогућиће вам да спојите потопиву пумпу тако да систем ради у аутоматском режиму.

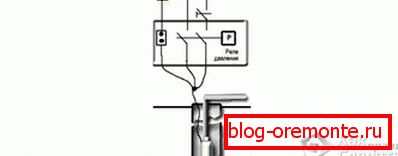

Основа ове шеме је контактор са нормално отвореном контактном групом, до чијег улаза се воде проводници (фаза, нула и тла). Па, сама пумпа је повезана са излазом из контактора, који преко ње прими напајање из мреже.

Употреба такве шеме прикључка пумпе претпоставља присуство посебног акумулатора, који укључује контролни вентил. У овој јединици је постављен прекидач притиска, који контролише рад групе контактора, који испоручује и уклања напон из пумпе.

Функционисање цијелог система у аутоматском режиму је сљедеће.

1. Када притисак у систему пада на минимални ниво, сензор релеја даје сигнал за укључивање; међутим, контакти радне групе затворите круг за напајање пумпе.
2. Како вода улази у систем, притисак у акумулатору постепено се повећава.
3. Када притисак достигне свој горњи праг (гранична вриједност) сигналом сензора притиска, контактор ради за искључивање. Контакти су отворени и опрема се аутоматски искључује из мреже.

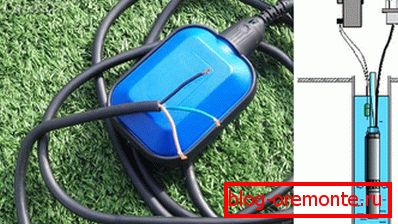

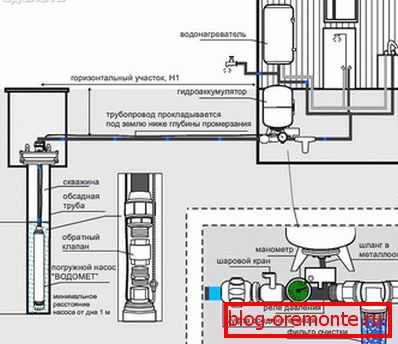

За кућне системе за снабдевање водом дизајниране за значајне запремине течности, електрични круг на пловним сензорима је погоднији, обезбеђујући аутоматску контролу нивоа течности у резервоару за сакупљање (хидроакумулатор). Схематски дијаграм прикључка опреме за пумпање у овом случају се не разликује значајно од претходног, осим чињенице да је уместо релеја притиска уграђен сензор нивоа течности.

Важно је напоменути да је за повезивање напајања са потопљеном (бушилицом) пумпом типа потребан вам посебан квалитет каблова. Водонепропусна жица испод ознаке ПНВ или КВВ је најпогоднија за ову сврху. Добре перформансе за хидроизолацију се такође увозе кабловски бренд АКУА РН8.

Изградња монтаже са елементима за аутоматизацију

У случају да се планира саставити систем водоснабдевања, лансирање и искључивање одводног вентила, морате купити посебан хидраулични акумулатор који се користи у комбинацији са релејом притиска.

Истовремено, повезивање аутоматизације са пумпом може се организовати из бетонског бунара који се налази у непосредној близини самог бунара са пумпом.

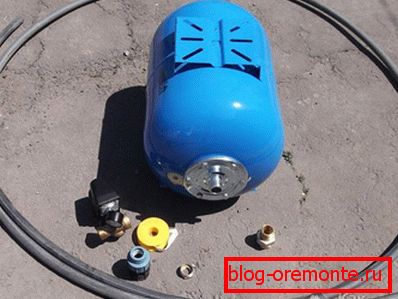

Да бисте склопили систем за водоснабдевање заснован на потопивој пумпи, требају вам следећи уређаји и компоненте:

• типични хидроакумулатор одговарајућег капацитета;
• прекидач притиска, дизајниран за рад са типом хидрауличког кумулатора који сте изабрали;
• специјална транзициона спојница (тзв. "америчка") са инсталацијском величином од 1 ";
• још једна спојница опремљена колутним чекићем;
• специјални меденински адаптер;
• пластичне цеви, фитинге, трака ФУМ.

Главни уградни радови на монтажи управљачког круга пумпе обично се не изводе добро припремљено унапред, већ на врху, на отвореном простору. По завршетку монтаже овог дела конструкције, моћи ћете да га спустите на дно бунара, где у тешким условима морате само да га прикључите на пумпу.

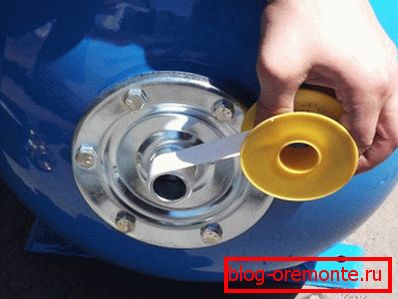

Радити на склапању контролних кола и контроле, обично је да започне са везивањем акумулатора; истовремено, у циљу поузданог заптивања прикључака и олакшавања накнадног одржавања система, све навојне спојеве се заптивају употребом посебне траке ФУМ.

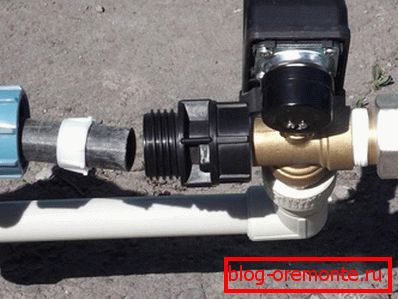

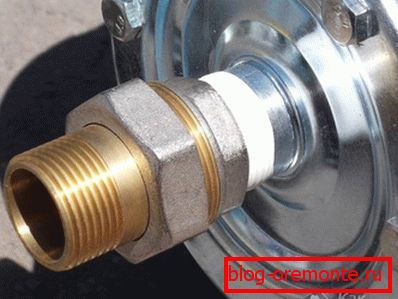

Имајте на уму да је прекидач притиска прикључен на акумулатор притиска не директно, већ преко специјалног адаптера званог "амерички". Употреба елемента преласка олакшава демонтажу везе ако је потребно, а такође значајно поједностављује све операције за повезивање и подешавање аутоматизације.

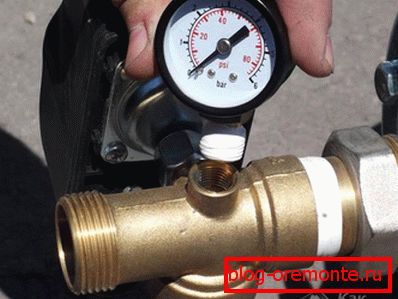

Приликом постављања прекидача притиска, покушајте да га поставите тако да, ако је потребно, можете "узети" манометар у било ком тренутку (без падања на дно бунара). Такође треба обратити пажњу на чињеницу да поузданост и чврстоћа прикључка релеја са траком треба осигурати посебном заптивком.

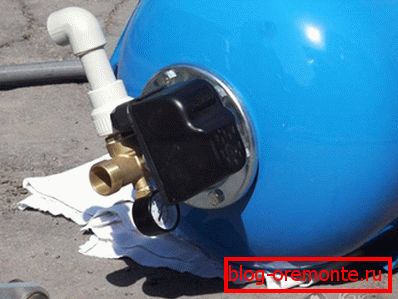

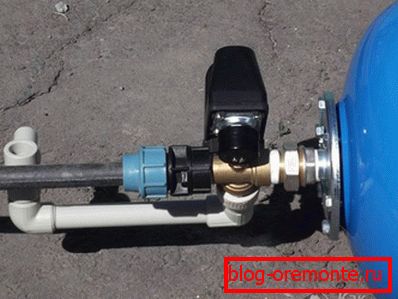

У будућности, да бисте формирали водоводну линију потрошаћа (повезан са излазом из прекидача притиска), потребно је да направите специјалну композитну кривину која је причвршћена од прикључка и комада пластичне цеви. На крају пластичне цеви спојница са вањским навојем (тип МПХ) се спаја, што је херметички причвршћено за излаз из прекидача притиска (погледајте слику са леве стране).

У овом делу радова који треба обавити изван бунара, може се сматрати завршеним.

Фото структура

Повезивање конструкције са пумпом

Све предстојеће операције за повезивање склопљене конструкције са пумпом морају се изводити директно у бунару. Ако је потребно, можете да прекинете (неисправно) постојеће ожичење у две одвојене линије, од којих ће једна ићи директно до куће, а друга се може користити за заливање баштенске парцеле. Да би ова грана била онемогућена у зимском периоду, неопходно је обезбедити засебни запорни вентил.

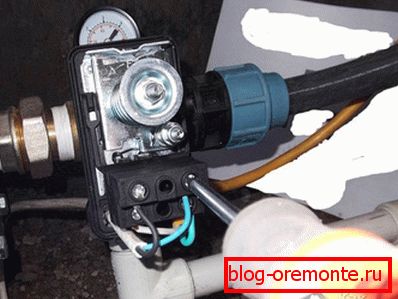

У завршној фази уградње потребно је повезати електрични део кола на прекидач притиска. Да бисте то урадили, пре свега уклоните поклопац регулатора, чиме осигурате слободан приступ прикључним прикључцима уређаја.

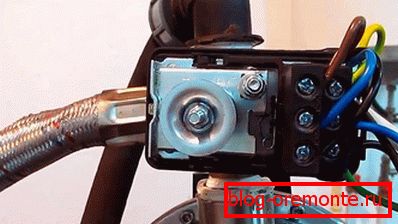

У доњем делу кућишта налазе се отвори за улаз жице за напајање и сигнални кабл из пумпе. Пажљиво уметните све жице у ове рупе и повежите њихове крајеве са одговарајућим терминали. Најчешће, терминали за повезивање сигналне жице са пумпе су означени као "МОТОР", а терминали за повезивање мрежног кабла - као "ЛИНЕ".

По завршетку ових радова, морате само замијенити поклопац релеј-регулатора.
