Инсталација једног цевног система грејања с цевима

Саградио је кућу, многи људи се запитају како да се загреје. Одмах је потребно напоменути да је овакав приступ фундаментално погрешан, јер је то требало водити рачуна о фази планирања. То је зато што ако желите инсталирати један систем за грејање цеви са полипропиленским цевима, то неће бити тако лако, а можда ћете морати уништити оно што је већ учињено. Ово се не односи само на израду рупа у зидовима, већ и на бријање пода, јер је жеља да се кућиште направи не само топло, већ и прелепо, постављањем цеви на начин да не покварите дизајн загрејане собе, разумљиво је.

Уређај и карактеристике једног цевног система

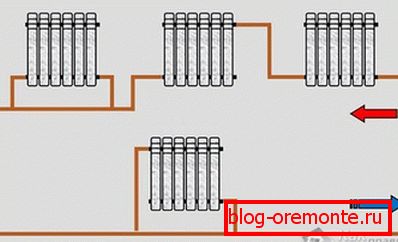

Посебност једног цевног система грејања је да цев одлази из котла, а други крај поново долази до котла. Без прекида главне линије, радијатори су прикључени на њега.

Такви системи грејања могу бити:

• хоризонтални (проток);
• са горњим ожичењем (вертикално).

Оба система могу бити затворена и отворена.

Класична (најчешће коришћена) је хоризонтална ожичење цеви. За накнадно опремање било које батерије може се купити:

1. регулатор радијатора;
2. куглични вентили;
3. термостатический клапан и пр.

Као што је поменуто на почетку текста, једна од предности једног цевног система је могућност сакривања комуникације на поду. Ово је важан фактор, јер у данашње вријеме има мало крије грејних радијатора иза завеса, а то није практично, пошто је циркулација ваздуха око батерија поремећена, због чега се мора подићи температура котла, што доводи до непотребне потрошње горива.

Ако у склопљеном систему нема контра-нагиба или разлика у висини, онда може радити без пумпе.

Предности

1. Инсталација једног цевног система врши се са мањим бројем цеви (30-40%).
2. Једноставно постављање, чија инсталација може обављати не-специјалисте.
3. У поређењу са двоцевним системом грејања, инсталација са једним цевима је бржа.
4. Систем може бити инсталиран како у једносатној кући, тако иу кући са неколико спратова.
5. Нема проблема око избегавања врата приликом инсталације цеви.

Недостаци

Након разговора о предностима, морате навести недостатке.

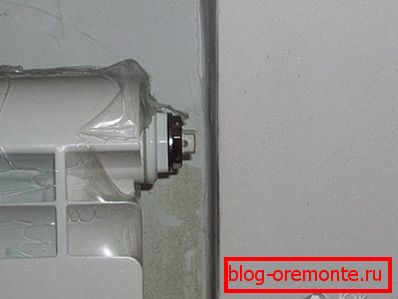

1. Свака батерија мора имати Маиевски вентил или аутоматски систем за крварење из ваздушног система.
2. Неуједначена дистрибуција расхладне течности - на сваку следећу батерију долази вода са хладњом, тако да ће ефикасност последњег радијатора бити ниска. Положај се може побољшати инсталирањем циркулационе пумпе у систем.

Планирање

Не може свака особа да користи рачунарске програме за моделовање у 3Д пројекцији своје куће, што би несумњиво било врло згодно. С обзиром на ову нијансу, размотрићемо како ручно направити план тако што ћете све написати на листу папира.

При изради шеме, потребно је узети у обзир посебност уградње система полипропиленских цеви - глатко окретање не може се учинити.

• Приликом израде цртежа потребно је узети у обзир да се линија мора поставити малим нагибом - најмање 0,5 цм по 1 метар цеви, иначе неће радити без пумпе.
• Одређујемо место уградње котла.
• Ако из неког разлога цеви не могу бити сакривене у поду, онда ће бити неопходно спровести спољашњу инсталацију или делимично сакрити цеви у поду - на мјесту највећег пада.
• На дијаграму означавамо места за уградњу батерија, примјетивши какву снагу требају бити.

Утврђивањем колико ће одсека бити потребно за собу, морате имати у виду да се свака следећа батерија загријава мање, па је потребно повећати број делова композитних батерија (или подручја, ако су радијатори челични).

• Ако су инсталирани славине, термостат итд., Ово би требало да се огледа и на дијаграму.
• Имајући потпуну слику, можете израчунати колико је потребно цеви, прикључци и елементи који су планирани за накнадну опрему.

Инсталација

За уградњу система грејања који се разматра у чланку, није потребно много алата. Ово је:

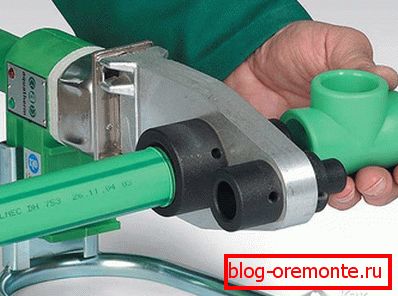

• лемилице за монтажу пластичних цеви;
• маказе за сечење пластичних цеви;
• бријач (ако се купују цијеви са спољашњим армирањем).

Сви полимерни производи су погодни само за снабдевање водом. Морате купити ојачане цијеви, чије карактеристике омогућавају да се користе за гријање. Најбоље је, ако се базалт влакна или алуминијумска фолија користе као ојачавајући слој - у овом случају се коефицијент разтезања цеви смањује троструко, за разлику од производа са фиберглассом.

Први корак је означавање на зидовима за сваку батерију. Потребно их је уградити испод сваког прозора - то ће спречити хладан ваздух да тече на под. Да би батерија у потпуности испунила своју улогу, његова дужина мора бити најмање 70% ширине отвора прозора. Такође је важно одржавати удаљеност:

• Из прозора - 10-12 цм.
• Из зида - 3-5 цм.
• Од пода - 8-12 цм.

Када купујете батерије, ови захтеви морају бити узети у обзир.

Како сазнати колико дијелова за батерију морате инсталирати за једну собу можете наћи у чланку о биметалним радијаторима.

Користећи хоризонталне ознаке, неопходно је означити мјеста на којима ће се причвршћивачи поставити на такву дистанцу да се уграђени причвршћивачи налазе између дијелова инсталиране батерије.

• Перфоратор у зиду су бушене рупе у којима постављамо причвршћиваче.
• Сада морате припремити батерију. Ако су фабрички покривени филмом, онда га још увек не треба уклонити.
• Придржавајући се плана, постављамо вентиле за вентилацију, термостате и кугласте вентиле.

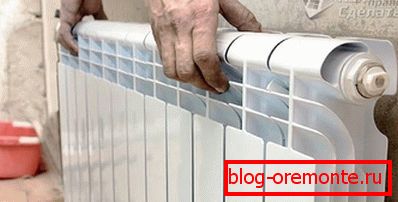

• Бојимо батерије на њиховим местима и користимо ниво зграде да проверимо њихову хоризонталну позицију.
• Онда цеви се лете. Важно је да не заборавите да је потребно посматрати нагиб главног аутопута.
• Боље је поставити обилазницу са пумпом на повратну цев испред котла.
• Неопходно је инсталирати експанзиони резервоар и јединицу са елементима сигурносне групе.
• Једноделни систем грејања није потребан да се вода попуни са најниже тачке, пошто свеједно, сваки радијатор ће имати вентилиран ваздух. Ако је инсталиран систем аутоматског одзрачивања, они ће се носити са овим задатком.

Остаје да се започне котао и провери перформансе једног цевног система састављеног ручно.
