Једноделни систем грејања у приватној кући ради то сами

Инсталација система гријања је један од најважнијих радова који су дио изградње вашег дома. Пре него што обавите посао, морате одлучити о избору шеме. Могуће је изабрати једну цев или два цијеви. Једноделни систем грејања приватне куће је много лакши за само-инсталацију. То је једноставно, али поуздано и ефикасно. Штавише, њена монтажа захтева много мање материјала. Затим разматрамо како се такав систем може направити и како се разликује од двоцевног и какве су његове предности.

Компоненте

Погледајмо како функционише овај систем.

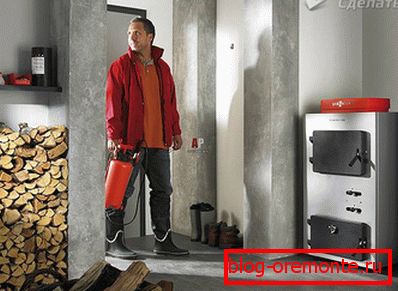

  1. Основа је бојлер за грејање који загрева хладњак. Често одабрати гасне котлове. Они су једноставни и поуздани. На местима где гас није испоручен, могуће је користити јединицу која ради на чврсто гориво.
  2. Елементи грејања су стандардни радијатори. Приликом избора, треба узети у обзир да је старије совјетско ливено гвожђе боље да се не инсталира. Они нису у могућности да обезбеде правилно загревање соба и не испуњавају данашње захтеве. Много је ефикасније користити нове биметалне радијаторе, које се брзо загреју, имају висок пренос топлоте и изгледају много атрактивније.
  3. Експанзиони резервоар - незаобилазни елемент једног цевовода. Делује као стабилизатор притиска, контролишући степен експанзије расхладне течности. Када се носач загреје, његов вишак (повезан са топлотном експанзијом) улази у резервоар, спречавајући систем да има превелики притисак.
  4. Распоред цеви, што је снабдевање топлотом. Доводни славини и вентили за затварање се могу додати.

Како то функционише?

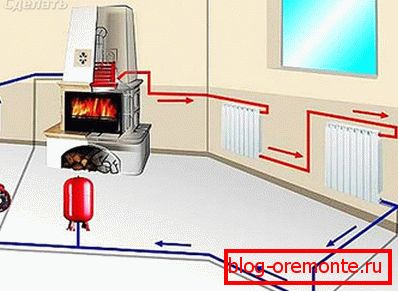

Шема таквог система грејања је прилично једноставна. У срцу свега је сваки котао. Он загрева хладњак који се испоручује кроз цев која долази из котла. Зашто се таква шема назива једним цевима? Зато што је дуж цијелог периметра положена једна цијев која долази из котла и улази у њега. У правим местима на конзолама инсталирани су радијатори и прикључени на цев. Носач топлоте (најчешће вода) се креће из котла, пуњење првог радијатора у чвор, затим други и тако даље. На крају, вода се враћа на почетну тачку и циклус се понавља. Постоји процес континуираног циркулације.

Треба напоменути да је прикупљање такве шеме могло доћи до једне потешкоће. Пошто је брзина напредовања течности за хлађење мала, може доћи до губитка температуре. Зашто Ако говоримо о двоцевном систему, онда је принцип његовог рада следећи: вода тече у батерију кроз једну цев, из ње кроз другу. У овом случају, њен покрет прође одмах кроз све радијаторе, а нема губитка топлоте.

У систему са једним цевима, расхладна течност постепено улази у све батерије и пролаз кроз њих губи своју температуру. Дакле, ако је на излазу из котла температура носача била 60? Ц, који пролази кроз све цеви и радијаторе, може се смањити на 50 ° Ц. Шта радити у овом случају? Да би превазишли такве флуктуације, могуће је повећати топлотни капацитет батерија на крају ланца, повећати пренос топлоте или повећати температуру у самом котлу. Али све ово ће довести до додатних трошкова који су непрофитабилни и чине трошкове грејања скупље.

Да бисте се решили таквог проблема без високих трошкова, потребно је повећати брзину расхладне течности кроз цијеви. Постоје 2 начина за то:

Ставите циркулациону пумпу. Тако можете значајно повећати брзину воде у систему. У том случају, губитак топлоте на излазу бит ће смањен. Максимални губитак може бити неколико степени. Такве пумпе се напајају електричном енергијом. Треба напоменути да за куће у којима се електрична енергија често прекида, ова опција неће бити идеална.

Инсталирајте убрзавајући колектор. Ово је висока равна цев, захваљујући којој вода добија велику брзину. Затим хладњак у систему са природном циркулацијом чини бржи круг, што такође решава проблем губитка топлоте. Посебно је добро користити ову методу у вишеспратној згради, с обзиром на то да у једносочетној згради са малим плафонима рад неће бити ефикасан. За нормално функционисање колектора, његова висина треба да буде већа од 2,2 м. Треба знати да што је већи колектор за убрзање, бржи, ефикаснији и тиши покрет у цјевоводу.

У таквом систему, мора постојати експанзијски резервоар, што је боље инсталирати на врху. Делује као стабилизатор, контролишући повећање запремине расхладне течности. Како то функционише? Када се загреје, запремина воде се повећава. Ови вишкови улазе у резервоар, спречавајући надпритисак. Када температура пада, волумен се смањује и из експанзионог резервоара се враћа у мрежу за грејање.

То је целокупан принцип једнослојног система грејања. Ово је затворена петља која укључује котао, главне цеви, радијаторе, резервоар и елементе који циркулишу воду. Разликујте принудну циркулацију, када све радове врши пумпа и природна, у којој је горњи колектор монтиран. Разлика у овом дизајну је у томе што не обезбеђује цев за повратну акцију, кроз коју се хладњак враћа у бојлер. Друга половина овог изгледа се зове повратак.

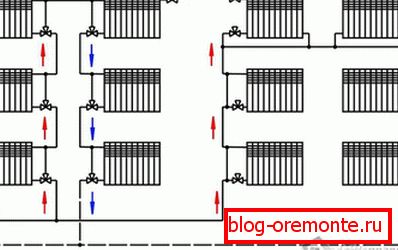

Један цевни систем може бити од два типа, у зависности од инсталације: хоризонтални и вертикални.

Снаге и слабости

Да бисте утврдили који систем требате, размотрите предности и мане једног цевног система.

Прос:

  • Једини цевни систем монтира се око периметра зграде, може се скривати у поду или зидовима.
  • Захваљујући овом систему, постављање цјевовода је могуће испод отворених врата, количина потрошног материјала и трошкови целе структуре су смањени.
  • Постепено можете прикључити уређаје за грејање, као и уградити остале елементе грејног круга: подно гријање, грејане шпиље или радијаторе. Захваљујући паралелном или серијском начину повезивања, степен загревања батерија постаје подесив.
  • Способност повезивања неколико врста мачака. Можете монтирати плински, електрични или котао на чврста горива. Ако је неко искључен, једноставно укључите другу.
  • Правац тока воде где ће бити кориснији за станаре у кући. На примјер, у почетку је могуће усмерити врући ток у дечју собу, гдје је потребна више топлоте или на страни одбране зграде.
  • За разлику од двоцевног система, при избору дебљих цеви великог пречника, они могу послужити као регистри, а такође производе топлоту. Због овога, периметар зграде, зидова и углова неће се замрзавати.
  • Чак и након што је комплетан рад завршен, можете додатно уградити и инсталирати још радијатора.
  • Минимална потрошња материјала и ефикасност.
  • Лака монтажа и поправка.

Али са таквим предностима, овај систем има неке недостатке и недостатке, које такође треба напоменути:

  • Уколико се не примећује потребан нагиб, може доћи до затварања ваздуха који смањују пренос топлоте.
  • Након дугог неоперативног периода, на пример, током лета, потребно је да се покрене дуго времена.
  • Приликом обављања радова на поправци у вишеспратној згради неће бити могуће искључити један спрат, мораћете да искључите целу зграду.
  • Током рада може доћи до губитка топлоте.

Ово треба знати пре него што почнете да инсталирате систем грејања приватне куће.

Како направити

Ако радите све од нуле, морате се побринути за доступност таквих материјала:

  • котао за грејање;
  • циркулациона пумпа;
  • експанзијски резервоар;
  • цеви Ø 25 мм и цијеви Ø20 мм за повезивање радијатора (било који материјал може се одабрати: челик, пластика, бакар, армирани полиетилен);
  • прикључци за повезивање лактова са радијаторима;
  • Потребан број радијатора, заптивки и утикача;
  • Маиевски дизалице, преко којих можете уклонити ваздух из сваког радијатора;
  • филтер који ће бити инсталиран испред котла за третман воде.

Даљи радни низ је следећи:

  1. Морате изабрати место и уградити котао и филтрирати. Долазна цев је боље изабрати метал.
  2. Онда је димњак монтиран. Спајање са димњаком је боље за извођење валовите металне цеви.
  3. Сада морамо направити гасовод. Цеви се постављају дуж периметра целе куће. Важно је да је шема повезивања већ доступна, јер је приликом инсталације неопходно одмах поставити фитинге на местима на којима ће радијатори стајати. На најнижој тачки система монтира се вентил за одвод, кроз који се грејач може напунити водом или одводити. Приликом инсталирања цевовода важно је издржати одређени степен: за круг са природном циркулацијом је 3? -5?, Када се силно креће (помоћу пумпе) - 10 мм по 1 метар цеви.
  4. Цевовод дуж цијелог периметра мора бити причвршћен на зид како би се елиминисали одливци и акумулација ваздуха. За ово можете користити клипове.
  5. На изабраном месту ставите пумпу. Урезана је у главну цев на мјесту гдје је у близини сок. Треба да знате да пумпа, у зависности од произвођача, ради беспрекорно на температури која није већа од 60 °, због чега ће положај на повратној цеви близу котла бити оптималан.
  6. Сада је време да инсталирате експанзиони резервоар. Обично се монтира близу котла, на надморској висини већој од 1,5 м.

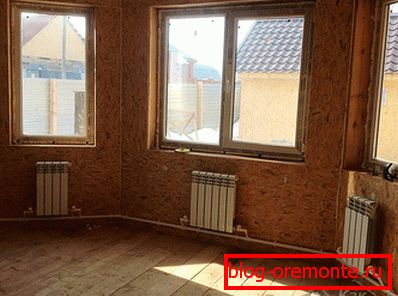

  7. Остаје само инсталирање и повезивање радијатора. На правом месту су фиксирани са заградама. Да би се осигурала циркулација ваздуха, не морају се строго уградити испод прозора, пода и са зида одмах поред њега. Важно је одржавати малу дистанцу.
  8. Након инсталације, радијатори су повезани према шеми. У овој фази инсталирани су славине Маиевски-а, прекривајући славине и утичнице.
  9. Остаје само да се направи тест притиска да се провери систем заптивености прикључака и започне загревање.

Ако имате двоспратну кућу, све се ради на исти начин, али само једна цијев излази из котла на други спрат, пролази око периметра и опет се спушта.

То је све, као што видите, један-цевни систем грејања је стабилан, ефикасан и једноставан за инсталацију. Може се користити и за једнокатне зграде, као и за зграде високе зграде. Сачувајте новац на инсталацији и обезбедите топлоту која ће вас хладити хладним зимским данима.
