Како направити трусс систем 2

Током изградње крова куће утврђено је да је постављање трусс система најважнији и најтежи корак. Одржавање крова је повезано са сталним и периодичним оптерећењима у облику снега или ветра вјетра.

Да бисте схватили како направити трус систем с властитим рукама, потребно је да одлучите о својим компонентама. Оквир за рафтер се користи за било који тип крова, разликује се у нивоу сложености током инсталације. Спуштени и забадљиви кровови се сматрају једноставним структурама. Кровови хип или кукови пружају поуздан кров, али је тешко израчунати и инсталирати шпорете.

При выборе размера материала для каркаса приходится учитывать множество факторов. Пресек и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Главни елементи

Следећи елементи су неопходни за скелет кровног крова:

1. Мауерлат је дрво великих димензија 150-150 мм или 200-200 мм, које је постављено и фиксирано дуж периметра зидова. Повезује кровни систем и грађевинску конструкцију у општу структуру, дистрибуира оптерећење на зидовима.
2. Гребен је највиша тачка крова, у којој су спојене рафтер ногу. Уздужни зрак помаже у одржавању конструкције, обезбеђује стабилност током оптерећења ветром.
3. Шкаре - израђене су од дасака са пресеком од 70-150 мм, имају читав терет. Од плоча су обрушене ноге, које су постављене у корацима не мање од 60 цм.
4. Лезхине - шипка која је паралелна са мамцем. Димензије су једнаке плочици. Пост је подршка за стубове и друге елементе.
5. Затезање - пречица плоча које повезују рафтер ногу.
6. Сталци - шипке, постављене вертикално, уграђене су да подржавају гребенски носач.
7. Надстрешнице - дијелови шкафова, изађених у иностране зидове. Они вам омогућавају да преусмерите падавине од куће.
8. Стубови - користе се за јачање шкаре, омогућавају вам да креирате трајне структуре.
9. Шипке - траке потребне за везивање шприцева и полагање кровног материјала.
10. Филли - када дужина шкаре није довољна за надвишење, попуните додатне плоче "фила".

Варијанте кровних система

За кровни оквир крова уређаја користи се неколико врста кровних система.

Бочно - избор овог дизајна подразумијева присуство носача у облику зида у центру зграде. Они добијају три тачке подршке и подлежу само савијању. Горњи део ногу ногу лежи на носачу, а доњи део на плочи. Овај систем вам омогућава да користите мање тањире, смањите трошкове и извршите изградњу мање тежине.

Висеће - ногавице се ослањају само на зидове, тако да су под великим оптерећењем. Да се ​​снага повеже притиском. Такви сплави се обично сакупљају на дну и служе директно за инсталацију.

Комплексни облици крова захтевају нестандардна решења, за која се користе комбинације вешања и зидних носача.

Приликом уградње четвеространог крова, главни оквир је дијагонални сплави који повезују гребенски носач и углове зграде. Подупиру их мердевине - кратки рафтерс, који заједно са обичним бочним рафтерима чине основу нагиба крова.

Припрема материјала

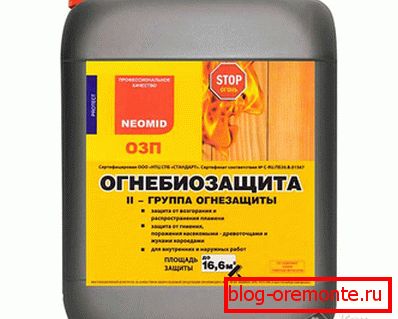

Животни век струготине зависи од квалитета дрвне грађе и његове обраде. За структурне елементе, потребно је одабрати суво дрво, са нивоом влаге испод 22%. Требало би да буде глатко и без чворова. Пре уградње, сви делови се третирају са два слоја антисептика и средстава која спречавају паљење. При преради је вредно користити четку, али не и спреј, онда се композиција боље апсорбује. Приликом избора дрвне грађе, пожељно је четинарско дрво.

Крепление

Дуготрајност конструкције ће осигурати правилно постављање кровног система својим рукама. За повезивање шкафова користе различите врсте причвршћивања: заграде, ексери, облагани челични делови - углови и платина, који су причвршћени вијцима.

Пресек

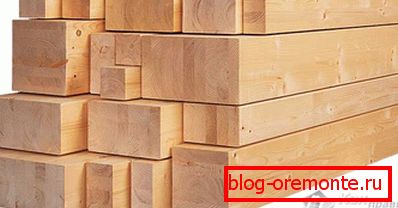

Димензије дрвене грађе за рафтере су под утицајем:

• величина пролета;
• константно оптерећење на крову;
• утицај климатских услова;
• угао нагиба и висина монтажних ногу.

Стално оптерећење се рачуна од укупне тежине кровног материјала, изолације и хидроизолације. Са растућим растојањем између шкаре, потребан је већи материјал одсека. Коефицијент оптерећења ветра и снега неопходно је положен у прорачуну попречног пресека. Обична величина шкафа је 50-150 мм и 60-200 мм.

Дужина рафтера

Подножје симетричног кровног крова је равномерни троугао. Познавајући висину гребена, можете израчунати дужину рафтера у Питхагореан теорему. У овом случају, то је хипотенуза, а пола ширине даме и висине крова су ноге.

Уградња шпала

Први корак у уградњи трусс система за било коју врсту крова је инсталација и монтажа плоча за напајање. Испод њега мора се поставити хидроизолација у облику кровног материјала. Ова трака захтјева бушење рупа дуж дужине, у коју су вијци зидани у зиду постављени и причвршћени помоћу навртке.

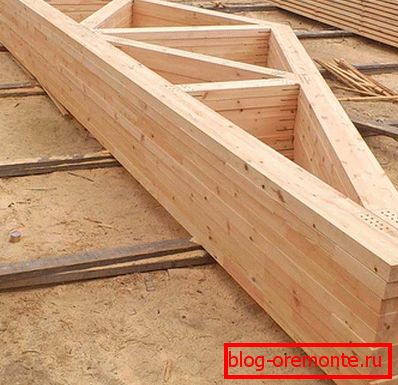

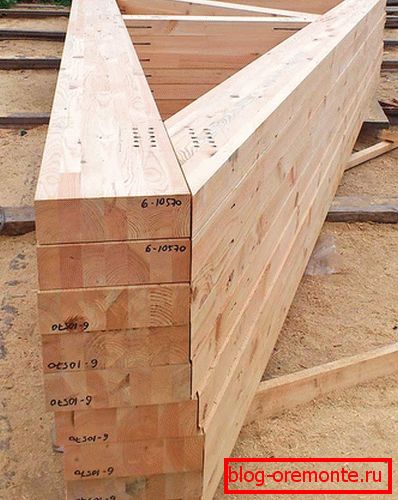

Створили су основу за рам, правили су шаблон према којем се све подножне ноге за систем висе састављају на тлу. Да бисте направили узорак, узмите две танке плоче са једнаким дужинама и причврстите на крајевима нокатом. Овај радни предмет је постављен на ширину носача, а одговарајући угао је фиксиран дијеловима плоче.

Да бисте означили монтажне шаблоне у горњим и доњим рафтеровима, користи се други шаблон. Његова подлога је шперплоча. Приликом сакупљања ногу, потребно је стриктно пратити образац, тако да не морате поновити структуру. Горњи део шпалета је повезан са дрвеном или металном плочом.

Ако скупштине имају значајну тежину, мораћете да користите опрему или уређаје за подизање.

Први пар шкаре инсталиран је на супротним жлебовима. Фиксира се привременим подупирачима и изложе се по нивоу. Кабл је извучен између ногу као смјерница за уградњу преосталих фурнира. Дизајн је спојен вијцима, подупирачима и носачима.

Са малим распоном, шпалери нису причвршћени гребеним носачем. Кров ширине више од пет метара захтева јачање конструкције помоћу гребена. Дрво је причвршћено и испод шпалета и изнад њих. Прикључак се јавља с дршком и плочама. Са великом дужином шпала постављени су постови за подршку како би се спречило сагирање.

Завршетак инсталације трусс система ће бити монтирање сандука.

Да бисте знали како правилно изводити структуру трусса, можете гледати видео о фазама рада.

Видео

Аутор видео-а поставио је циљ, без привлачења професионалних градитеља, да брзо и повољно изгради добар, поуздан кров својим рукама. Шта је радио, научићете гледајући видео:
