Како сами инсталирати сателитску антену

10-02-2018

Полезное

Ако су пре пар година сателитска јела била елемент луксуза, данас свако може да приушти такву телевизију. Такве плоче добивају емитовање са сателита који се налази изнад екватора на геостационарној орбити. Због тога можете добити велики број канала и одличан квалитет слике. Све што вам је потребно је купити специјалну антену, тјунер и спојити и повезати све. Компаније које се баве продајом таквих плоча често нуде услуге за њихову инсталацију. Али морате платити за то. Да бисте уштедели средства, можете га монтирати сами. Посебне вјештине за ово неће бити потребно.

Основни концепти

За почетак, погледајте основне концепте које ћемо навести у току рада:

ТВ сателит - то је у орбити Земље и шаље телевизијски сигнал условној територији користећи транспондер. Сви сателити су на истој географској ширини, јер се налазе на екватору, али имају различиту географску дужину.
Транспондер - примопредајник који се налази на сателиту.
Сателитска антена - главни елемент који омогућава претплатнику да прими сигнал из орбите. Он "прикупља" сигнал са целокупне површине и фокусира га на одређеном месту где се претварач налази.

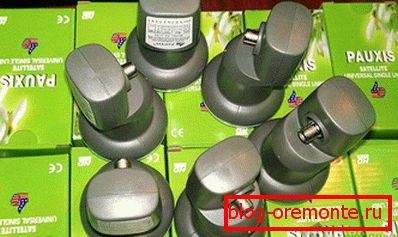

Конвертор - уређај монтиран на држач, прима сигнал који се одражава од антене.

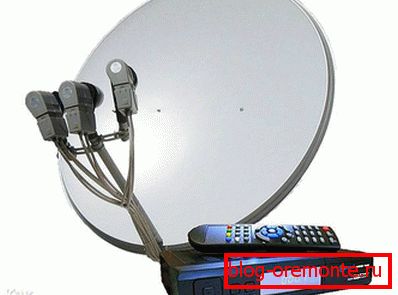

Мультифид - уређај који садржи додатне претвараче. Пошто се сателити у орбити налазе у близини, на једној плочи можете примати пријем из више извора. У овом случају, 3 претварача су инсталиране на једној антену.

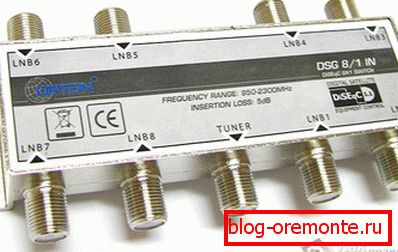

Дисек - уређај који пребацује сигнал са 3 или више конвертора на један кабл. Тунер ради да прими сигнал од само једног извора, који га преноси претварач. Повезивање једног од неколико извора је укључено диске.

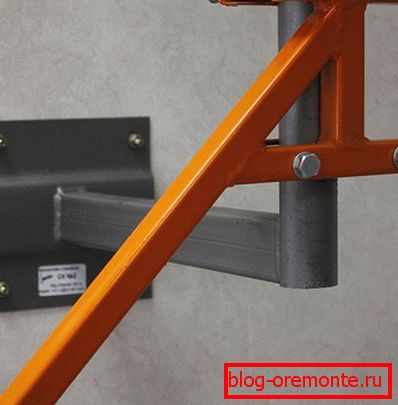

Брацкет - уобичајени носилац. Израђен је од метала и монтиран на зид или на другу површину.

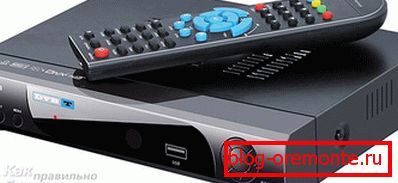

Пријемник (тјунер) - уређај који прима сигнал који долази из претварача. Захваљујући њему, сигнал се емитује на ТВ, а ми видимо слику и чујемо звук.

Познавање свега овога није неопходно, али ипак ћете имати идеју како систем функционише. Затим ће инсталација бити продуктивнија и брза.

Опрема и потребни алати

Када одаберете жељену антену, погледајте комплетан скуп. У суштини то је:

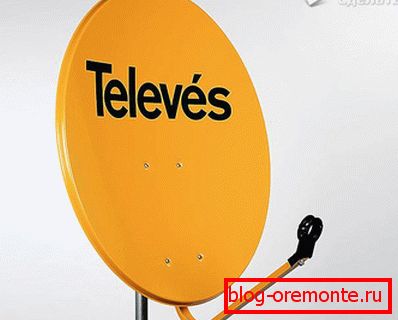

Директно сателитско јело (огледало).

Један или више претварача (зависно од вашег избора).

Мултифида. Ако је изабрана антена за 3 сателита, два пакета мултифеедса су укључена у пакет.

Диск, за повезивање три претварача на један кабл.

Кабл за повезивање тјунера са претварачем.

Носач за монтажу и друге причвршћиваче.

Конектор (Ф-к) за повезивање кабла са тунером, претварачем и диском. Укупно 8 комада.

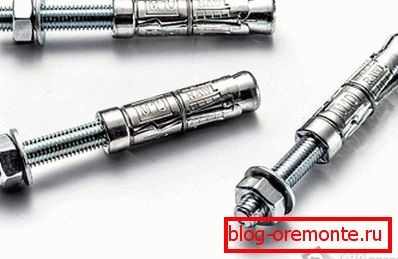

Сидра, причвршћивање носача на површину.

Тунер

Ако нешто није укључено, мора се купити засебно. Ово су детаљи који требате направити за инсталацију сателитске антене.

Да бисте радили, потребан вам је следећи сет алата:

сцревдривер;
нож;
секачи;
кључ на 13;
кључ на 10-2 рпм;
бушилица или бушилица;
победитовое сверло – 12 мм.

Након што сте припремили све потребне дијелове и алате, можете наставити са инсталацијом.

Фаза 1: Избор локације

Прво морате да одлучите о месту где ће се плоча монтирати. Главни услов је да то треба усмерити на извор сигнала. На путу измишљене линије не би требало бити вањских објеката: других кућа, дрвећа, кула итд. Важно је познавати једно правило: сви сателити се налазе на јужној страни. Да бисте одредили тачно где је извор сигнала и где треба усмерити антену, погледајте посуде које су поставили ваши суседи. На исти начин, ставите и вас. У случају да нема суседа, можете користити програм "Сателлите Антенна Алигнмент". Може се наћи на Интернету. Захваљујући томе, можете прецизно израчунати азимут и угао за правилно инсталирање.

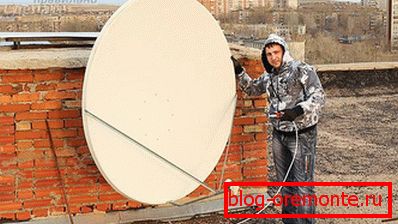

Ако говоримо о локацији, инсталација антена на крову куће штеди вас од проблема са блокирањем зоне сателита. У том случају, дрвеће и друге препреке се не плашите, већ морате бацати велики кабл, посебно ако живите на првим спратовима зграде. Погоднији када се посуда налази близу ТВ-а. Тада ће бити много погодније да га инсталирате и конфигуришете. Али опет, морате осигурати да нема сметњи.

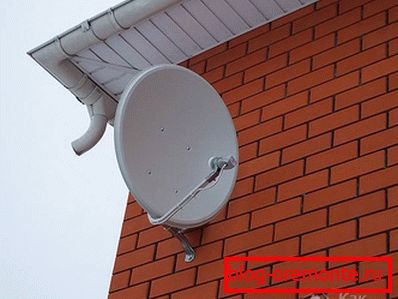

Најчешће, антена се поставља на зид близу прозора, на балкон или лођу, или на крову. Није препоручљиво да га монтирате унутар лође или балкона, као и на местима где ће бити изложена интензивном продору воде (испод одвода или крова).

Фаза 2: Монтажа антене

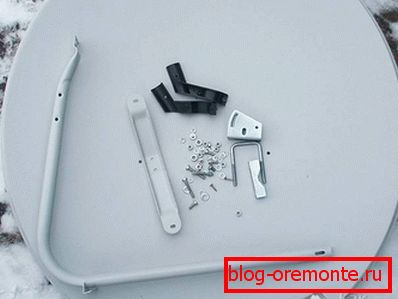

Сада морате заједно сакупити све детаље антене. Да бисте сазнали како то исправно радити, можете користити упутства која морају бити укључена.

За почетак покретања (цијеви) држите огледало (плоче). Комплет треба да има причврсне елементе (матице, вијке, шипке и вијке), с којима је спојен завршни причвршћивач. Причврстите све што је сигурно, тако да се под утицајем временских услова све не ослаби и не сломи. Немојте толико затегнути матице за подешавање тако да се антена може померати нагоре и надоле када се подешава.
Сада је цијев уграђена конзола за конзолу. Морају имати посебне рупе где ће се убацити вијци. Тамо је потребно да поправите носач.
Ако имате један претварач, монтирајте га у држач. Да бисте избегли падавине, причврстите га спољним конектором. Ако постоји неколико конектора, морате саставити мултифеди. Узмите два мултифида и инсталирајте конверторе у њих. Сецуре еверитхинг витх фастенерс. Када се главе монтирају, могу се монтирати на антену.
Поставите мултифида на монтажну цев и поправите их. Пошто су сви причвршћивачи завртњи, матице и вијци, за рад треба бити само одвијач и кључеви. Уз њихову помоћ, сви елементи причвршћују.

Време је да обришете каблове да их прикључите. Користећи нож, уклоните горњи слој изолације и повуците се са краја од око 1,5 цм. Уклањање изолације, видећете плетеница. Мора да се савија назад. Исто треба урадити са фолијом испод плетенице. Остаје да се изложи жица, која је испод другог изолационог слоја. Корак назад 1 цм и уклоните слој.

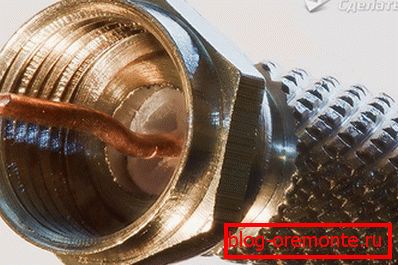

Завртите Ф-конектор на крају кабла. Ако је жица предалеко, може се одрезати, остављајући неколико мм од ивице конектора. Боље је заптивати зглоб помоћу термоскупљивачке цијеви или изолацијске траке са слојем примијењеног силикона. Ако имате антену за 1 сателит, онда се кабл може прикључити на конектор, ако неколико, вршимо исте манипулације са другим кабловима. Ако сте имали једну чврсту жицу, срезајте што више комада од њега као што имате претвараче. Величина једне такве жице може бити око 1 м. Прећиће се са конвертера на Диске.
На дну антене причврстите диску. Користите грађевинске споне за ово. Потом прикључите све жице на њега, навијте Ф-конектор на навој. Од дисковних оловних жица до глава и повежите их.

Да се жице не спајају, могу се причврстити на цев са електричним тракама или стезаљкама.

Фаза 3: Причврстите плочу

Ако живите у приватној кући или на 1. спрату, овакав посао се лако може извести. Ако сте на вишим спратовима, овакав рад може бити веома опасан. Узмите мере предострожности. Користите појасеве да бисте се заштитили.

Рупе су бушене на месту које сте изабрали. Причврстите носач и означите локацију рупа са оловком или оштрим предметом.
Узмите ударац и направите рупе на одређеним местима.
Фиксирајте држач на зид помоћу типала или сидрених вијака.
Обесите антену на конзолу и затегните причврсне елементе. Није неопходно чврсто стезати тако да остаје могућност подешавања.
Сада повежите главни кабел са јединицом (ово се може урадити и на крају и на фази монтаже).

Сада је плоча фиксирана и спремна за пријем сигнала. Али да бисте ово урадили исправно, потребно је да га конфигуришете.

Фаза 4: Постављање антене

Сада је неопходно поставити антену тако да фокусира сигнал са сателита и преноси га директно на тјунер. Биће незгодно то урадити сами, пошто ћете морати ставити телевизор близу вас. Ако у близини вас постоји пријатељ или члан породице, он вам може помоћи давањем команди.

Дакле, прво прикључите тјунер на ТВ. Ово се може урадити жичаним "тулипом" или СЦАРТ-СЦАРТ. Затим заварите главни кабл из антене у одговарајући конектор у тјунеру (означен је ЛНБ ИН).
Укључите ТВ и тјунер. Сада можете видети слику која ће доћи.

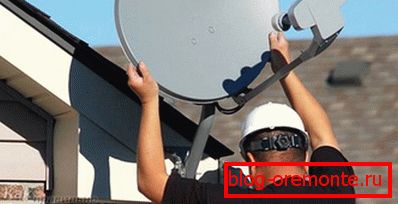

Полако померајте јело вертикално или хоризонтално око места на којем се налази сателит. Када се сигнал појави, калибрирајте слику тако да добијете савршену слику.
Остаје само да безбедно причврстите све преостале матице да бисте поправили антену на правом месту.
