Како спојити котао на котао

Не у свим случајевима у кући одмах се испоставља повезивање потребних комуникација. У већини случајева, ПТВ се врши на крају поправке или током периода када се хладна сезона приближава. По правилу, за овај систем је често инсталиран котао. Али, као што знате, током трајног рада овај уређај троши велику количину електричне енергије. Да би грејање воде учинило економичнијим, препоручујемо вам да разумете како га повезати са системом грејања. То ће омогућити загревању воде, током грејног периода, да користи топлотну енергију гријања и само у лето да загрева воду помоћу грејних елемената. Упоредите различите технике.

Прикључак на двоструки котао

Да би се загрејана вода из система грејања са двоструким круговима довела до грејача воде, постављен је тространи вентил. Он пребацује проток расхладне течности са батерија на калем за довод воде. У таквој схеми, важно је осигурати да се сигнал примјењује на тространи вентил. Не постоји потреба за уградњом рециркулацијске пумпе на завојницу. Главни рад изводи систем грејања, који садржи овај уређај у својој конфигурацији. Рециркулациона пумпа је неопходна само ако систем укључује термостат. Као резултат, приликом повезивања бојлера са двоструким системом грејања можете одабрати опрему на основу ваших потреба.

Да би се повећала хидраулична циркулациона снага система грејања, монтира се рециркулациона пумпа. Због тога је могуће контролисати / подесити топлотну инерцију, тј. хидраулично гријање трења.

Постоје котлови са уграђеним бојлером, како зидним, тако и подним. Таква опрема је скупља, плус потпуно се можете ослободити вишка фитинга. Али са друге стране, под има уграђене бојлере до 100 литара. Ово намеће очигледна ограничења. Штавише, такви узорци коштају око 60 хиљада рубаља. Ако се упоредимо са ценом бојлера, постоји значајна разлика, која варира у оквиру 4,5 хиљада рубаља. С обзиром на то, много је профитабилније купити уређај.

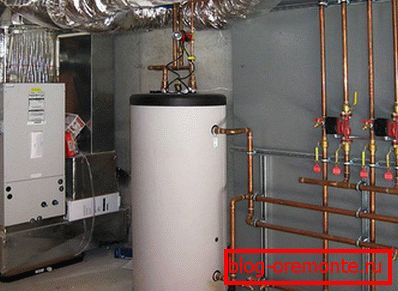

Индиректни котао за грејање

Хајде да упоредимо неколико опција за повезивање индиректно загрејаног бојлера:

• Коришћење тросмерног вентила.
• Двухнасосная система.
• Уз употребу хидрауличке стрелице.
• Начин циркулације циркулације.

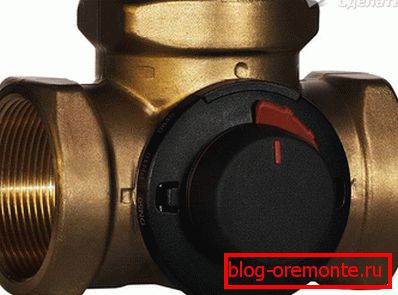

Издувни вентил

Основа ове методе је 2 круга: грејање од котла и грејање. Тространи вентил ће дистрибуирати топлу воду између њих. За управљање вентилом користи се аутоматизација (термостат). Чим температура воде у кругу грејача достигне задату тачку, аутоматизација шаље сигнал троугратном вентилу. Након што ова топла вода уђе у батерију. Овај метод се сматра најпопуларнијим.

Ако поставите максималну температуру, важно је да наведете у којој мери бојлер загрева воду. Сходно томе, температура у бојном бојлеру мора бити подешена ниже него у прикљученом уређају. У супротном, расхладна течност се стално шаље на бојлер.

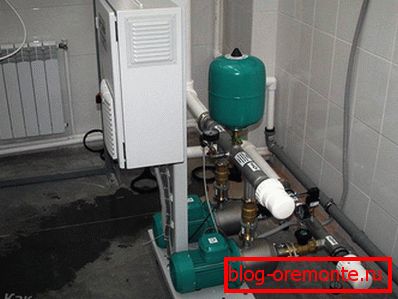

Двухнасосная система

Пумпе ће усмерити топлу воду у различите круге, тј. Прикључак бојлера се одвија паралелно. Свака линија је опремљена пумпом, чија функција контролише топлотни сензор.

Након сваке пумпе у систем се уноси контролни вентил. Тиме ће се спречити конфликт између две огранке.

Када је ПТВ укључен, грејање привремено прекида рад. С обзиром на то да се вода загрева у бојлеру у кратком временском периоду, топла вода у радијаторима неће доћи до критичне температуре. Ако се користе 2 котла, рад на грејању и грејању ће бити непрекидан.

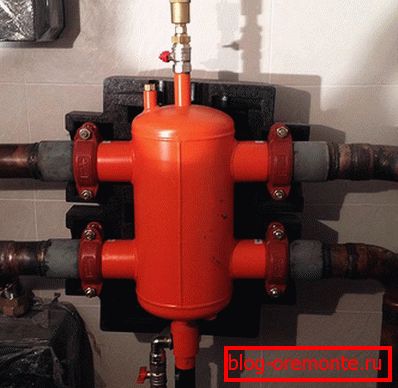

Хидрауличка стрелна дијаграма

Када користите циркулационе пумпе, важно је да токови буду једнаки. Да бисте то урадили, можете користити хидрауличне стрелице и хидрауличне дистрибутере. Ово је посебно ефикасно ако је неопходно да загрејана расхладна течност усмери на подно грејање, котао и радијаторе. Да би се измерила разлика у притиску у круговима, паралелно дјеловање хидрауличког модула са хидрауличким колектора. Иако не могу користити, постављају балансне славине. Али у овом случају биће тешко инсталирати и прилагодити систем без помоћи специјалисте.

Метода повратног циркулације

Ова техника повезивања је могућа само ако постоји трећи улаз у котао. Биће могуће повезати рециркулацију расхладне течности са њим. Због тога, процес загревања воде може се извршити врло брзо. Као резултат тога, решићете се проблема са одводњавањем хладне воде из славине све док се не загреје. Ово је значајна уштеда.

Као резултат, формираће се повратни аутопут кроз који ће вода стално (насилно) кружити. Такође ћете морати повезати следеће ставке:

1. Експанзиони резервоар. Са затвореним славинама у врућем цевоводу одржава се стабилан притисак.
2. Сигурносни вентил. То ће заштитити бојлер од притиска.
3. Аутоматски одзрачни вентил пре повратног вентила. Ово ће у потпуности избјећи зрачење пумпе прије него што га директно покрене.
4. Контролни вентил Ако је у систему присутан висок притисак и као резултат, вода се прегрева, врући носач топлоте неће ући у плиновод хладном водом. Инсталиран је на улазу у бојлер.

Максимални притисак који је дозвољен у експанзионој посуди није дозвољен изнад подешеног притиска у сигурносном вентилу.

Дакле, размотрили смо главне опције за повезивање индиректног грејног бојлера. Означите предности и недостатке ове методе:

Предности:

• Истовремено је могуће користити неколико грејача.
• Рециклирати.
• ПТВ и грејни токови су одвојени.
• Високе перформансе.
• Значајно истовара електричну мрежу током периода загревања.
• Унутрашња површина бојлера не долази у контакт са текућом водом.

Недостаци:

• Потребно је више трошкова за преуређивање система грејања.
• Прво загријавање воде траје више од једног сата.
• Потребно је имати посебну просторију у којој ће бити могуће уредити сву опрему.

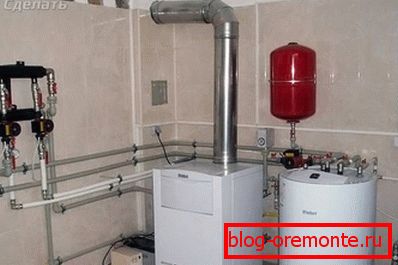

Прикључење котла на бојлер са једним круговима

У овом случају, коло се користи где су 2 пумпе монтиране. Ово ће у потпуности елиминисати употребу тространог дизалице. Изнад је описан сличан систем, где се контуре покрећу паралелно. Чим сигнал добијете од термостата, укључене су пумпе које воде до резервоара. Такође је неопходно уградити контролни вентил који спречава мешање хладњака.

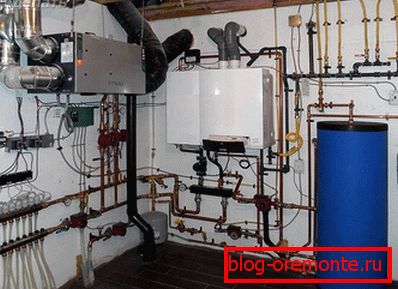

За гасни котао

Са овом везом бојлера примењује се и метода повратног циркулације. У овом случају, расхладна течност континуирано пролази под утицајем пумпе. Због тога загрејана вода брже улази у славину.

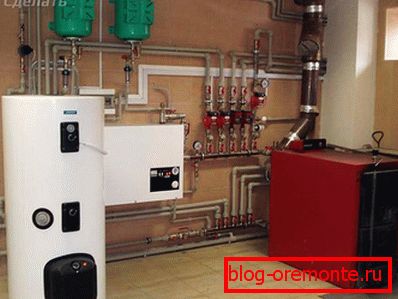

За котао на чврсто гориво

У овом случају, дозвољено је истовремено и систем који ће омогућити хитно ослобађање расхладне течности и могућност прикључења топле воде. Термостатске славине често се монтирају на батерије, али будите свјесни ризика од прегревања. Ако је инсталиран бојлер, онда такав проблем не постоји, јер вишак топле воде ће бити послат у резервоар. Али запамтите да је такав прикључак котла могућ са природном циркулацијом.

Дакле, обавезно поставите следећу сигурносну групу:

• Затварач вентила.
• Драин пенис.
• Прекидни вентил и контролни вентил.
• Насос на водонагревателе.
• Вентил у крми.
• Група за безбедност бојлера.
• Експанзиони резервоар.

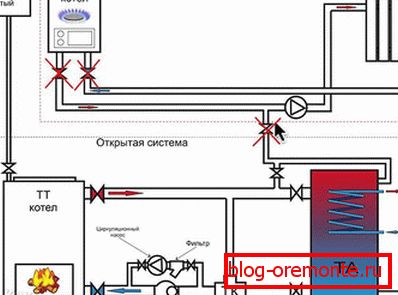

Грешке настале током инсталације

Приликом извођења инсталација важно је избјећи грешке. То може довести до непријатних посљедица. На примјер, важно је не само да се брине о близини бојлера на котлу, већ и да се поставља исправан правац цијеви на цијев за једноставну инсталацију. Још једна уобичајена грешка је неправилно повезивање цијеви за притисак и довода хладњака. Хладна вода се увек испоручује до доње млазнице и вруће воде до горњег дела бојлера. Постоји и ризик неправилног повезивања пумпе. Важно је посматрати параметре које је одредио произвођач.

Дакле, размотрили смо вам могуће начине повезивања грејача са системом грејања. Надамо се да ће те информације бити корисне за вас и помоћи ће вам да сами завршите овај задатак. Да бисте такође помогли и шеме и видео.

Видео

Начело рада индиректног грејног котла приказано је у видео запису:
