Кровни пролазни чвор
Модерне кровне конструкције се користе не само за заштиту објеката од различитих врста климатских утицаја (падавина, вјетар, топлота и хладноћа), већ и мјесто гдје се извлаче канали и осовине различитих функционалних намјена. Вентилациони канали, димњаци, као и издувни поклопци, антенски каблови и друге комуникације, по правилу, пролазе кроз кров стамбених и индустријских зграда. За регистрацију мјеста њиховог повлачења споља користи се посебан структурни елемент, тзв. Чворови пролаза кроз кров (скраћено као УЕ).
Сврха и карактеристике дизајна
Главна сврха пролазне јединице је конструктивно дизајнирање одводних канала са њиховим истовременим заптивањем, искључујући уласке седимената, као и остатке и стране предмете.

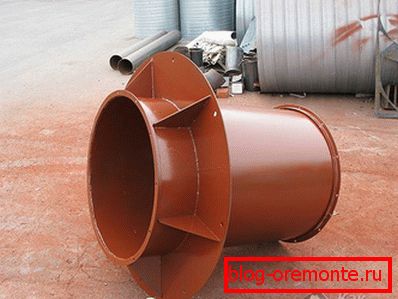

Чворови који се формирају на излазним дијеловима вентилационих вратила кроз кров најчешће се монтирају у специјалним арматабилним наочарима или се постављају директно на носеће елементе (рафтерс).
За различите врсте кровова, који се значајно разликују у њиховом дизајну, треба одабрати одговарајуће врсте пролазница. Истовремено, употреба УЕ једне врсте или друге, по правилу, није везана за класу уграђене вентилације, тј. може се уградити иу природне и присилне (издувне) системе.

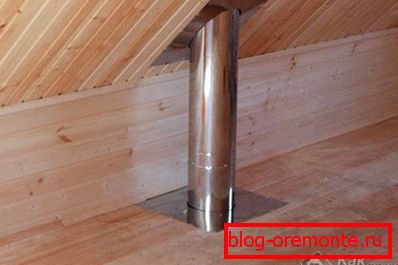

У зависности од врсте кровне конструкције, као и врсте вентилационог система, монтажна основа пролаза кроз кров (стакло) може имати различите величине и облике. Може бити правоугаона, квадратна, округла или овална, у зависности од облика пролазне рупе. Приликом монтирања таквог стакла једноставно се поставља на металну цев дати пречник, направљен од лимова дебљине од најмање 1 мм.
Сва створена конструкција се онда фиксира директно на кров или на посебну основу, направљену у виду армираног бетонског стакла. За постављање јединице вентилационог пролаза на такво стакло, које омогућава да се кровна конструкција ослободи од прекомерног оптерећења, користе се посебни сидрени вијци.
Подаци за дизајн УЕ
Подаци за дизајн локације и избор његових сорти одређују се на основу сљедећих фактора:
- угао нагиба;
- величина оптерећења ветра и снега у региону;
- материјал и дебљина поткровља;
- тип кровног материјала који се користи за затварање крова.
Ако преклапање горњег спрата куће буде израђено од армиранобетоних плоча - у другом треба припремити унапред рупе од одговарајуће величине и облика, ојачане чашама монолитног бетона. Пролаз кроз преклапање, направљен у облику лаког металног оквира, направљен је на сличан начин, с једино разликом да су чаше за цијеви направљене од метала. Избор величине и облика стакла у сваком случају треба направити у фази припреме пројектне структуре.
Приликом извођења израчунавања чвора, прво треба узети у обзир нагиб нагиба, прилагођен за оптерећење снега и вјетра. У подручјима са честим падавинама, треба узети у обзир да у зиму тежина снега акумулира на крову може достићи значајне вриједности; у исто време може блокирати и чворове пролаза кроз кров и канале његове вентилације.
Приликом израчунавања оптерећења на УЕ, такође треба узети у обзир могућност излагања снежним масама које се клизају са крова током пролећних отапања (ово увек узима у обзир квалитет површине кровног материјала).

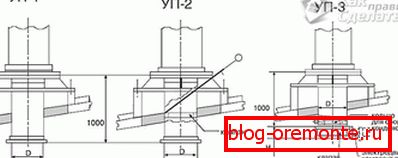

Врсте УЕ
У грађевинарству најчешће се користе следећи типови ожичења:
- уређаји са ручним вентилом;
- јединице са аутоматским регулисаним вентилима;
- чворови без вентила.
Чворови опремљени ручним вентилима одликује се изузетним карактеристикама као што су лакоћа рада и ефикасност. Насупрот томе, у механички вентил се уграђује посебан управљачки механизам који вам омогућава да га аутоматски отворите и затварате.
Чворови безвредности имају константну везу са спољним простором и најчешће се користе у каналу канала који захтевају континуирани проток свежег ваздуха.
Такође обратите пажњу на то да се величина УЕ за организацију вентилације уклапа у линију вредности које се дословно разликују за неколико милиметара, што омогућава да у пракси користе многе њихове сорте.

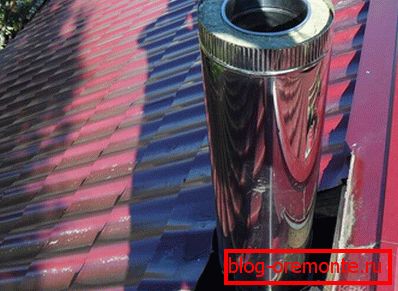

Карактеристике УЕ за димњаке

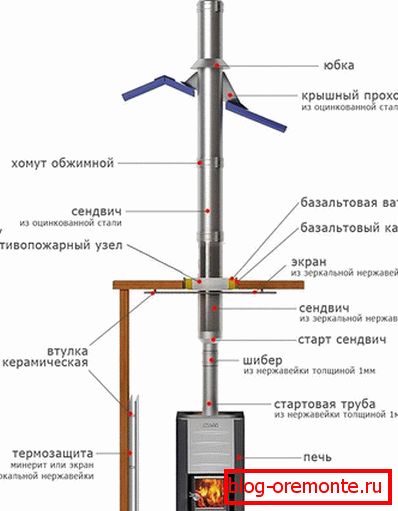

Посебан приступ уређењу пролазних јединица које се користе за довод димњака на кров зграде објашњава се потребом да се усагласе са захтјевима за заштиту од пожара. Заиста, током рада, излазна млазница се снажно загрева гасовима у пећима, што не искључује могућност паљења запаљивих материјала уз њега.
У том погледу, инсталирање УЕ у овом случају, следећи захтеви:
- Приликом стварања чвора између димњака и кровних елемената, неопходно је обезбедити малу празнину, чија величина је одређена важећим кодовима зграде.
- Ватрогасно подручје мора бити постављено материјалом отпорним на топлоту, који искључује могућност пожара (на пример, азбест).
- У одељцима проласка димњака кроз кровну покривач треба користити специјалне кутије од поцинкованог метала, пружајући празнину испуњену стакленом вуном или другим материјалом који спречава пламен.

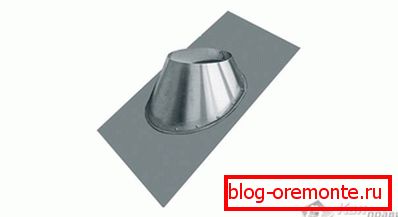

Једноставнија верзија проласка кроз кров подразумева постављање специјалне сукње која вам омогућава да добијете празнину потребне величине између излазне цеви и рупа у кровном материјалу. Присуство такве празнине поред заштите од пожара омогућава вам да надокнадите топлотну експанзију зидова канала димњака када се загревају.

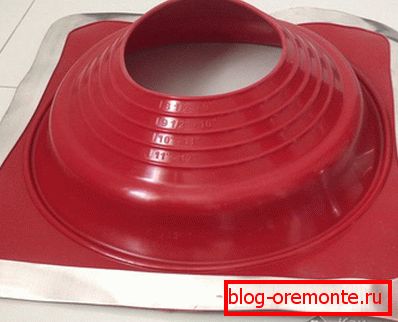

Универсал Сеалер
Тренутно, поред типичних пролазних чворова у грађевинарству, све више се користи њихова једноставна модификација, направљена у облику универзалног кружног компактора. Разлика овог елемента од другог УЕ је да је дозвољено да се инсталира на отворе скоро сваког пречника (користећи универзални заптивач, могуће је заптивање пролазака пречника од 3 до 60 цм). Ефикасност његове употребе није везана за врсту кровног материјала, односно такве заптивке омогућавају поуздано заптивање свих познатих заштитних премаза.
Због њиховог коничног облика, ови производи се могу користити на крововима скоро сваком нагибу, а њихова еластичност омогућава поуздано одвођење заптивки на валовите или површинске таласасте површине, на примјер, сложене са произвољним тлаком.
Производи ове класе израђени су од висококвалитетног силикона, који им омогућава да раде у широком опсегу температура (од -74 до + 260 ° Ц).
Предности таквих заптивача треба приписати чињеници да силикон задржава своје особине добро под условима излагања агресивним медијима и има дуг радни вијек у односу на конвенционалну гуму.
Карактеристике монтажног универзалног заптивача
Приликом избора одговарајућег универзалног заптивача, треба се претпоставити да би се обезбедила нејасност пролаза, радна величина монтираног прстена требало би да буде нешто мања од пречника цеви (приближно 20%).
За погодност монтирања заптивке, вишак материјала из прстена се једноставно прекида. Чврсто постављање монтираног производа на површину крова преко целог профила обезбеђено је поузданим компресијом његове прирубнице, која се изводи помоћу специјалног алата за инсталацију.
Површина цеви се третира са претходно припремљеним сапунским раствором, што олакшава заптивање.
Након поузданог заптивања споја помоћу специјалног састава, заптивање се причвршћује на површини крова помоћу вијака за самопрезивање одговарајуће величине, завртане око круга са кораком од око 35 мм
Универзални заптивач је у великој мери потребан и код професионалних произвођача и приватних трговаца, што се објашњава једноставношћу инсталације и висококвалитетним заптивањем.
У закључку примећујемо да приликом организовања типичних чворова пролазног проласка или пролаза димњака кроз мекани кров, умјесто крутог причвршћивања вијцима, могу се користити специјалне адхезивне мјешавине и битуменски масти, који комбинују фиксирање и изолацијске особине. Правила примене ових једињења одређује произвођач и претпостављају компатибилност својих различитих типова једни са другима (под условом да, када се мешају, неће разбити и отпустити било коју хемијски активну супстанцу).
