Подрум топлог вода то урадите сами

Грејање у кући је интегрална инжењерска мрежа. Од свих могућих система подног грејања, топлотно грејање је најтраженије, и то упркос комплексности његове инсталације. Захваљујући топлом поду у соби можете створити угодну и пријатну атмосферу. У овом чланку размотрићемо опште препоруке за постављање пода топлих вода.

Како то

Топла вода у састављеном облику је слојевита структура позната и као "грејна торта". Дебљина зависи од неколико фактора:

• Дебљина изолације је коришћена.
• Дебљина нискотонца и завршне нивелисане кошуљице.
• Пречник круга грејања.

Уређај за подно грејање садржи котао, подизбор, колектор, грејна круга и другу додатну опрему.

Врсте

Постоје 3 врсте система подног грејања:

1. Бетон. Контуре гријања су испуњене бетонском кошуљицом, која поред заштитне и нивелацијске функције служи као акумулација топлоте.
2. Настильнаа. Најчешће се овај систем примењује у дрвене куће на дневницима. Ово су сви случајеви гдје је немогуће изградити бетонску кошуљицу или укупна тежина кошуљице неће издржати преклапање. Такође, ова техника се користи у монтажним кућама где подне плоче не могу издржати тешка оптерећења.
3. Дрвени. Сличан систем се користи на истом месту као стооп, са само једним разликом: грејни кругови су постављени између заставица испод пода, који се поставља на врх лагања.

Настильнаа и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м². У супротном, када се грејање искључи, простор ће се врло брзо охладити. У случају бетонске кошуљице, ситуација је другачија, сама кошуљица је акумулатор за грејање, тако да ће неко време одржавати удобну температуру у соби. Према томе, под или дрвени систем са слабом изолацијом може служити само као додатно грејање главног радијаторског система.

Цаке топли под

Под пито се односи на све слојеве укључене у дизајн подног грејања. Зависно од изабраног система, његов састав се може мало разликовати.

Пие бетонски систем

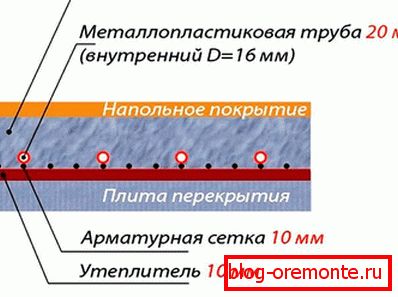

Дебљина топлог пода бетона може се разликовати. Испод је дијаграм пите са приближном величином дебљине сваког слоја:

Размотримо редослед постављања колача грејања бетонског система:

• Груба база. Естрих се прелива преко плоче или прајмера. У другом случају, песак и дробљени камен са укупном дебљином до 60 мм у просјеку морају се сипати и набити.
• Хидроизолација. Потребно је ако су подземне воде у близини.
• Топлотни изолатор. Његов главни задатак је уклањање моста хладног и топлотног цурења. На пример, можете користити полистиренску пену дебљине 20-115 мм и густину од 30-40 кг / м³. Нарочито дебљина изолације треба бити велика ако постоји неогревани подрум или тло испод пода. Ако се одлучи да користите специјалне патоснице (направљене од изолације) са држачима, онда је важно узети у обзир да је њихова дебљина 30 мм. Да би изолационом слоју дала потребну дебљину, поред тога, полистиренска пена се поставља под патоснице.
• Полиетиленски филм. Постављен у два слоја. Дебљина филма није нижа од 150 микрона.
• Реинфорцемент Месх. Неопходно је дати високоструко кошуљица у случајевима гдје је његова дебљина већа од 60 мм и очекује се велико оптерећење на бази. На пример, пречник мрежних шипки може бити од 3 до 5 мм, а величина ћелије је 100 × 100 или 150 × 150 мм.
• Труба. Корак полагања трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Завршна обрада бетонске кошуљице.
• Подложка. Под ламинатом, паркетом или другим окруженим материјалом.
• Облоге.

Пие Флооринг Систем

Посебност овог начина је да након завршетка инсталације, систем подног грејања одмах припрема за рад.

Пиротни систем се састоји од следећих компоненти:

• Груби под.

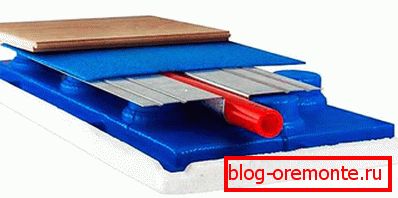

• Матс са рукохватима. Они су без изолације. У том случају, топлински изолатор се додатно купује. Укупна дебљина може бити од 30 до 70 мм. Постојеће ручице омогућавају сигурно причвршћивање цијеви.
• Труба. Инсталација се врши на посебној алуминијумској плочи. Важно је напоменути да свака цијев није погодна за систем подног грејања. Требало би да има посебан премаз који спречава гужвање.
• ГВЛ или други материјал за изравнавање.
• Подложка.
• Фацинг слој.

Вриједно је споменути слој који се налази између цијеви и материјала који се окреће. Тип подлоге може се разликовати у зависности од начина завршне обраде. Ако планирате да поставите керамичке плочице или линолеум на под, а на врху цеви поставите плочу од дезена од влаге у два слоја. Међутим, после неког времена, може се испразнити сухи зид испод плочице, па се могу размотрити алтернативне подлоге: шперплоча отпорна на влагу, стакло-магнезијумске плоче или иверица.

Систем за торте

Размотрите 6 начина постављања топлог пода на дрвене лагс, које се примењују без естриха:

1. метода.

Боје од 50-150 мм у корацима од 600 мм постављају се на дрвени под. Минерална вуна дебљине 100 мм постављена је између застоја. Грејне цеви су одозго откачене. Рупе се израђују на одговарајућим местима у дневницима за пролаз цеви. Одозго, заостајање је постављено шперплочом и завршним материјалом. Недостатак ове технике је да се између шперплоче и цеви формира ваздушни јастук. Ово има негативан утицај на топлотну проводљивост.

Други начин.

Термоизолациони слој експандираног полистирена, минералне вуне итд. Пада између инсталираних заставица. Монтира се на врху иверице, ОСБ или шперплоче. Након што су плоче срезане од иверице са заобљеним угловима. Они ће касније формирати круг грејања. Добијене плоче су причвршћене на постојећу базу са порастом од пречника цеви за 4 мм. Затим поставите фолију као рефлексивни слој. Топ монтирана грејна цев. На крају, површина је прекривена ламинатом. Ова метода није погодна за подове, јер је основа прилично мобилна.

3. пут.

Овај метод је прилично дуготрајан. Између лагса се уклапају и изолатори. Након што се табла подеси једнаком тачку цеви. У једном углу, жлеб је направљен дуж целе плоче за полагање цеви. У почетку, фолија је постављена у њега, а затим цев. Затим је монтиран окренут материјал.

4. пут.

У том случају се користе специјалне алуминијумске плоче са жљебовима за полагање цеви. Прикачени су на дневнике. Али у овом случају, препоручује се постављање дебелог материјала на врх плоча, на пример, иверица, како би се спречило распршивање. И тек после тога, заврши.

5. пут.

Између заосталих подигнутих подова. Између греда постављен је изолациони слој. На врху листова постављени су шефови на једном нивоу са врхом заостајања. На раскрсници кашњења са цевима израђени су мали жлебови и на цев поставља се посебна ребра. Ово је важно јер, због линеарне експанзије, цев може трљати против дрвета. Подлога и материјал за завршну обраду положени су на врху.

6. пут.

Овај метод је један од најједноставијих. Цеви се постављају директно у изолацију, односно полистирен. Простор између врха лага и цеви може се напунити гипсом, који ће дјеловати као акумулатор топлоте. Међутим, можете заспати и очистити суви песак.

Видео: прављење дрвене торте

Где да инсталирате

Подно грејање може се инсталирати у различитим просторијама. Међутим, у сваком случају важно је размотрити неке карактеристике.

• У стану. У градским становима где се користи централизовани систем грејања, поставите подну топлу воду забрањено. Савремени нови објекти већ имају одвојене стубове и излазе у сваком стану ради реализације таквог загревања. Са друге стране, неки на сопствени ризик уведу сличан систем у своје станове. Да би то учинили, чак је развио и низ шема, преко којих је повезана са централним системом грејања. Међутим, ово узрокује бројне потешкоће. Значајно повећава ниво пода. Ово може бити проблем у становима са малим плафонима. Поред тога, постоји ризик од поплаве сусједа. Према томе, сви употребљени материјали морају бити поуздани и високог квалитета. Ако кућа има преклапање панела, онда то можда неће издржати додатни терет, тако да многи одлазе на алтернативно грејање - електрично. Прикључак из централног система захтева знатно нижу температуру расхладне течности. У систему грејања, у просеку, расхладна течност има температуру од + 60 ° Ц. За подно грејање је превише, пошто је обично +30 ° С довољно. Ако желите добити званичну дозволу за инсталацију, тада бисте требали ступити у контакт са корисницима и ријешити проблеме на личном нивоу.
• У приватној кући. Што се тиче приватних кућа, ситуација је много једноставнија. Најједноставније је уградити на фазу изградње куће, односно пре него што сипате естрих. Важан захтев је уређење висококвалитетне хидро и термичке изолације. Такође, грејач мора садржати посебан рефлективни материјал. Ако не испуните ове услове, онда ће доћи до значајног губитка топлоте. У приватној кући се гради мешовита јединица, инсталирана је додатна циркулациона пумпа која ће равномерно дистрибуирати топлотну енергију на целом поду. Међутим, са свим предностима важно је узети у обзир недостатке такве одлуке. После грејања подног грејања и сипања завршне кошуљице, грејање се не може пустити у рад у просеку 4 недеље. Иако су пластификатори додати у кошуљицу да се брзо осуше, још увек треба да се осуши природно. Овај минус је безначајан и привремен.

• У гаражи. Учествовање у уређењу гараже треба бити у фази његове изградње. У готовој гаражи која ће обављати ове радове биће проблематична и истовремено скупа. Главни услов за под у гаражи - способност издржавања високих оптерећења. Просјечна тежина путничког аутомобила износи 3,5 тоне, с обзиром на то, спојница мора бити израђена од трајног бетона. Осим тога, након сипања бетонске кошуљице, немогуће је укључити грејање. Ако изненада систем грејања не успе, онда ће бити проблематично решити проблем, у најгорем случају, цео спрат у гаражи ће морати бити потпуно демонтиран. Након поправка цурења, поново поставите подну облогу.
• Купатило. Купатило, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Израчунавање

Прије свега, неопходно је одлучити да ли ће топли под бити основни или додатни за загријавање радијатора. Важно је размотрити природу пода. Керамичка плочица има високу топлотну проводљивост. Што се тиче дрвета, ова цифра је знатно нижа. Дакле, тип система грејања зависиће од врсте премаза.

Поред тога, узима се у обзир површина и конфигурација загрејане просторије. Један грејни круг не би требало да прелази 120 метара. Након тога утврђују се могући губици топлоте, који се израчунавају на основу следећег:

• од којих је кућа изграђена кућа (блокови, дрво, цигла, итд.).
• Тип застакљивања (користи се прозори са два прозора или профил).
• просечна температура ваздуха у вашем подручју.
• Да ли постоје додатни извори топлоте?

Затим, одлучите који ниво температуре желите за сваку појединачну собу. Овдје можете градити на сљедећим индикаторима:

Видео: израчунавање подног грејања

Видео: израчунавање температуре загрејаног пода

Пројектовање

Кључни елемент система подног грејања је цеви. Дужина контуре директно зависи од пречника цеви. Следећи подаци су познати:

• Цев О16 мм - до 90 м.
• Цев О17 мм - до 100 м.
• Цев О20 мм - до 120 мм.

Што је пречник цеви већи, мања је хидрауличка отпорност. Ако соба има малу површину, онда је обично један круг довољан. Међутим, ако са пречником цеви од 20 мм, читава површина једне просторије нема 120 м, онда је боље не додавати дужину, већ направити 2 круга. Боље је да њихова дужина буде иста са разликом до 10 м.

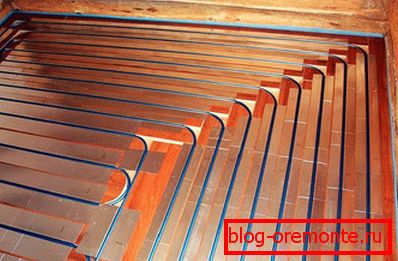

Важну улогу игра цев нагиб, који може бити 15, 20, 25 и 30 цм. Ако говоримо о великим просторијама, као што је теретана, тада може бити у опсегу од 35, 40 или 45 цм. Међутим, у близини великих прозора Препоручује се 10 цм.

Размотрите засебне зоне у табели:

Ови бројеви су препоручени. Избор корака зависи и од коришћене цеви. Ако је ламинат на бази метала, онда га је изузетно тешко савијати без оштећења корак са малим радијусом. Према томе, ако је изглед змија, онда је идеално поље 15-20 цм.

Ако је површина загрејане просторије од 50 м² и више, препоручени пречник цеви је 16 мм. Чак и под условима добро изолиране куће, препоручује се да размак цеви не прелази 15 цм са цевом дужине 16 мм. Што је цев дебљина, то је већи трошак који очекујете. Ово се нарочито огледа у куповини фитинга и других материјала већег пречника. Пројекат треба направити цијевом О16 мм.

У неким случајевима користите цеви О20 мм. Међутим, такви трошкови су често неоправдани. На крају крајева, запремина воде у систему значајно се повећава, што ће захтијевати више топлотне енергије за загревање. Плус, тешко је савијати такав пречник.

Приликом пројектовања важно је размотрити следеће нијансе:

• Прво инсталирајте партиције, а затим одредите број кругова. У истој просторији треба бити једно коло.
• Колектор би требао бити усред куће. Ако то није могуће, проблем разлике у дужини контура се решава инсталирањем мерача протока. Због тога ће течност расхладне течности бити равномерна.
• Ако морате инсталирати два колектора, онда сваки од њих мора имати засебну пумпу.
• Обавезно изолујте преклапање између првог и другог спрата. Неопходно је да се не загреје само преклапање.

Процес дизајнирања топлог пода је компликован и одговоран. Због тога многи користе услуге специјалиста или специјалних програма.

Постављање кругова за грејање

Постоји неколико шема постављања цеви:

• Змија.
• Пуж.
• Комбиновано.

Сваки од њих има своје техничке карактеристике, које ће се разматрати даље:

1. Змија. Ова шема има неколико очигледних недостатака. Приликом уласка у собну температуру носача топлоте и пода је висока. Што је даље, хладнији је под. То се објашњава чињеницом да се хлађена расхладна течност враћа кроз повратну линију. Када инсталирање такве шеме захтева посебне вјештине. Ако се користи метални ламинат, корак постављања често је 20 цм или више, јер савијати цев са мањим углом је тешко. Међутим, тачка се може смањити на 10 цм, али мали прстенови треба направити око ивица, што је тежак процес. Често се сличан шаблон слагања користи када је потребно поравнати суседне контуре зоне. Такође, овај начин полагања цеви је дозвољен ако је површина просторије врло мала, до 6 м².
2. Пуж. Њен принцип је да, пре свега, контура се поставља око периметра просторије са постепеним сужавањем према центру. Бацк контура се враћа на почетну тачку. У овом случају, ако сте планирали корак између цеви од 20 цм, онда се контура прво поставља у корацима од 40 цм. У повратном ходу, цев се поставља између већ положеног и стога чини корак од 20 цм. Овај шаблон је један од ефикасних. То се објашњава једнако дистрибуцијом топлотне енергије на целој просторији собе. Штавише, могуће је ојачати зоне у близини спољног зида или великих прозора смањујући растојање између корака. За такву шему практично нема ограничења на облик и величину просторија.
3. Комбиновано. То подразумијева комбинацију два горе поменута система за постављање цијеви. На пример, један део собе може бити обложен змијом, а други - пужом. Постоји и пракса комбиновања воденог подног грејања са електричним. Међутим, у овом случају, електрично грејање ће бити додатно. Ово је посебно ефикасно у периоду ране јесени и касног пролећа, када није разумно укључити загријавање воде.

Видео: коло за загревање петље

Грејач

Грејач для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Ватроотпорност
• Ниска топлотна проводљивост.
• Отпорност на влагу.
• Снага

Стога, бирање изолације, важно је узети у обзир његове техничке карактеристике. Испод се налазе неколико врста изолације које се успешно користе у грејној торти.

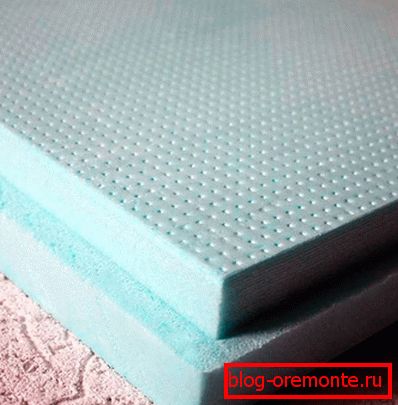

Стиропор

Ако имате бетонску кошуљицу, онда је експандирани полистирен идеалан. То је два типа:

1. Смоотх.
2. Са шефовима.

Друга опција у великој мјери поједностављује и убрзава процес постављања цијеви. Такође, експандирани полистирен је подељен на 2 врсте:

1. Обична пена.
2. Екструдирана полистиренска пена.

Ако упоредимо термичка својства, онда су веће у екструдираној полистиренској пени.

Пробка

Овај материјал је у сваком погледу погодна опција. Међу његовим позитивним особинама су:

• Са оштрим падом температуре, утикач се не мења.
• Ецо-фриендли.
• Под тежином бетонске кошуљице скоро није деформисана.
• Иако материјал има малу дебљину, одликује се висококвалитетном топлотном изолацијом.

Међутим, очигледан недостатак овог грејача је цена. Његов трошак је 3 пута већи од осталих материјала.

Пенопхоле

Пенопхоле или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Боље је изабрати пенофол са метализираном површином, само не из алуминијума. Овај премаз не ступа у интеракцију са негативним медијумом течног раствора, који може еродирати обичну фолију.

Минерална вуна и еквивалент

Препоручена је густина употребљене изолације најмање 80 кг / м³. Најчешће се користи за постављање дрвених система. У овом случају, изолација се поставља између дрвених греда или дрвених греда.

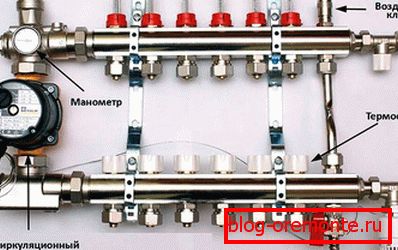

Коллектор

Постоји неколико врста колектора који се користе током инсталације:

1. Сакупљач са излазима у еуроковима. Један од најједноставијих врста колектора. То је цев која има унутрашње и спољашње навоје за повезивање грејних кругова. Међутим, за увођење у систем подног грејања мораће се купити велики број делова за комплетан сет.
2. Разводник са отворима за повезивање кола и вентила за подешавање. Често су то кинески колекционари који се продају у продавницама. Имају један очигледан недостатак - после неког времена вода може да излази испод руку. Ово се објашњава лошим квалитетом расхладне течности. Погодни су за поправку, довољно је заменити гумену заптивку. Такви колектори нису намењени опреми са додатном контролном аутоматиком. Они ће бити идеални за куће са малом површином где су контуре исте дужине.
3. Постоји и колектор за повезивање металних цеви. Има регулационе вентиле и фитинге. Такви вентили могу бити опремљени серво, чији рад ће бити регулисан термостатом инсталираним у просторији. Сами прикључци су познати и као еурокони, који се састоје од 3 дела: еуроконе, компресијског прстена и капице. Такође, еуроконе има заптивни прстен.
4. У случајевима када је дужина кругова различита, а ручно подешавање није могуће, препоручује се набавка колектора са мерачима протока и утичницама за серворе. На неким колекционарима се крију иза плавих шешира. Због тога је могуће регулисати температуру расхладне течности у сваком појединачном кругу. Међутим, можете комбиновати - купити колектор за проток са мјерачима протока и повратном водом - са конвенционалним вентилом за ручно подешавање.

Што се тиче јединице за мијешање, онда мора садржавати:

• Сигурносни вентил. Он сигнализира мешање течности за хлађење на веома високој температури.
• Циркулациона пумпа. Захваљујући овом уређају, систем загрева собу равномерно.
• Обилазница Спречава преоптерећење.
• Покретни вентили и воздушки.

Посебну пажњу треба посветити посебном вентилу, који може бити двосмерни и тространи. Свака од њих има своје разлике и сврхе коришћења.

Двосмерни вентил. У свом сету има топлотну главу са сензором влаге. Ако је потребно, довод топле воде је блокиран. Као резултат, вода се аутоматски мијеша. Најчешће се такви вентили уводе у систем грејања, где површина стамбене зоне не прелази 200 м².

Издувни вентилСличан вентил дефинира два индикатора одједном: балансирање обилазног вентила и карактеристике контролног вентила. Она меша топло и хладно расхладно средство. Често тространи вентили су опремљени серво контролисаним термостатским и временским регулаторима. Процес мешања се изводи због присуства унутар вентила посебног вентила који регулише проток течности. Сличан вентил се користи у системима топлотно изолованог пода са великим бројем контура.

Такође, колектор и јединица за мешање опремљена су сензорима за спољашњу температуру. Они вам омогућавају да подесите температуру хладњака, почев од температуре у улици. Иако се такво подешавање може урадити независно, присуство таквих сензора вам омогућава да прилагодите оптималну температуру.

Уградња грејног пода

Поступак инсталације се састоји из неколико узастопних фаза. Познавање и поштовање технологије омогућиће вам самостално обављање свих инсталација.

Хидроизолација и монтаж демпферной ленты

Први је припремни рад. Да бисте то урадили, потпуно уклоните стару кошуљицу. Ако је разлика у просторији више од 10 мм хоризонтално, тада треба изравнати. Да бисте то урадили, можете напунити самонивелирну кошуљицу танким слојем.

Даље, важно је заштитити изолацијски слој од кондензације. У ту сврху, полиетилен се поставља на плочицу за грубу плочу. Доцкинг се преклапа за 10-15 цм. Зглоб се нужно снима.

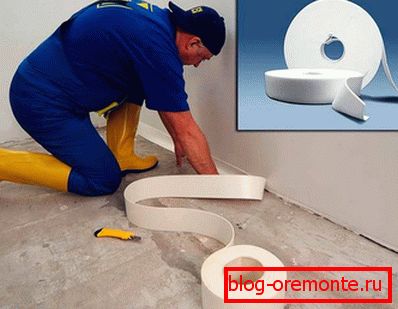

Следећа фаза припреме је уградња ремена дампера. Потребно је надокнадити линеарно ширење кошуљице када се загреје. Ако га не користите, онда након кратког времена, кошуљица може пуцати. Трака за демонтажу је постављена дуж периметра целе просторије до зида помоћу самолепљивог слоја или лепкасте траке.

Полагање изолације

Следећа фаза је инсталација изолације. Избор изолације и начин његовог постављања зависи од врсте простора и сврхе коришћења грејања. Ако имате први спрат и нема гријаног подрума, онда изолација треба бити импресивна. Користи се експандирана глина и користи се експандиран полистирен дебљине до 100 мм.

Што се тиче начина изолације, онда је употреба плуте или пенофола прилично једноставна. Ово су материјали од лима који су лепљени заједно са траком. Ако се користе полистиренски системи са жлебовима, њихова монтажа такође није повезана са посебним потешкоћама. Између њих изолација се повезује помоћу специјалних жљебова.

Међутим, није увек могуће користити такву изолацију. Често најпожељнији - пена. У том случају, његова инсталација треба извршити заједно. Између себе, пожељно је лепити, на пример, пеном. По завршетку изолације, цела површина мора бити прекривена изолацијом.

Размотрите редослед подног грејања помоћу полистирена:

• Шаг 1. Први лист се поставља у угао собе, тако да су обе стране чврсте до углова зидова.
• Шаг 2. Затим се лист поставља из краја до краја, чврсто уграђен један у један.
• Шаг 3. Ако је неопходно заобићи угао, колону или другу препреку, онда се полистирен лако орезује оштрим ножем.
• Шаг 4. Следећи ред треба положити са малим офсетом, тачно пола листа.

Ако сте планирали изолацију у два слоја, онда се други слој изолације треба поставити у односу на прву. Због тога, зглобови се не поклапају једни с другима. На крају специјалног филма ставља се ознака за монтажу цеви.

Ако је грејање постављено на дрвени под, онда се као изолација користи минерална вуна. Смештена је између лагса. Приликом уградње, ширина мантила треба да буде мало шира од удаљености између заостала. Ово ће омогућити чврсто постављање изолације и спречити појављивање хладних мостова.

Видео: припрема базе, постављање изолације и ојачавајућа мрежа

Монтажа цеви

Када се заврши изолација, време је да уградите круг грејања. У овом поступку, важно је прецизно израчунати корак полагања, дужину контуре и број излаза на колектору. Међутим, прије него што је ријеч о избору цеви за грејање.

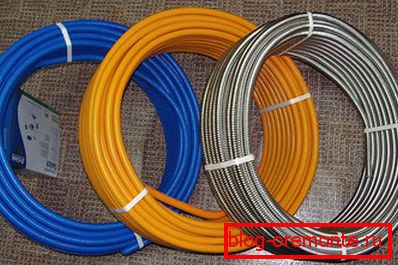

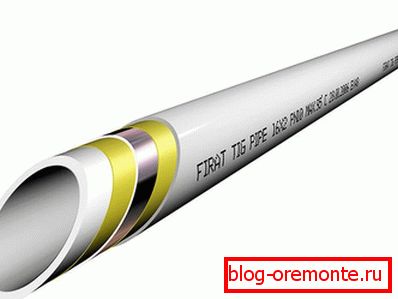

Како одабрати цев

Постоји неколико типова цеви које се користе за топлу воду, сваки од њих је у другој цјеновној категорији. Трошак цеви зависи од произвођача.

Постављање цеви

У фази постављања цијеви без помоћника не могу. Цев на топлом поду се продаје у калемовима, тако да се један отвори, а други ће задржати увалу. Начин полагања зависи од изабраног система. Ако је избор пао на специјалним подметачима са шефовима, онда је рад у великој мери поједностављен, главна ствар је да посматрате корак полагања. Ако је филм са ознакама постављен на врху изолације, онда се за причвршћивање цеви користе посебни клипови. Шта ако нема таквих ознака? То можете учинити сами. Да бисте то урадили, користите кабл за сецкање са бојом.

Приликом постављања цеви неприхватљиво је да су прекинути. Један круг треба да се састоји од једног цијелог комада цеви. Започните полагање са најдаљим подручјима. Веома је погодно када се изолација изводи у два слоја. У првом слоју изолације можете поставити транзитне цијеви и неопходне инжењерске комуникације.

Процес монтаже цеви састоји се од неколико фаза:

Фаза 1 - одлепите се из залива 10-15 м. На једном крају ставите на одговарајући начин и спојите га са установљеним колектора.

Фаза 2 - повезује цев на колектору са протоком.

Фаза 3 - на ознаку, цев је причвршћена на клипове изолатора харпуна. Ако је одељак раван, онда је довољан интервал од 40 цм. Када је кривина, интервал се смањује на 15 цм. Када савијате, будите изузетно опрезни да не завртите цев.

Фаза 4 - током инсталације, водите рачуна да цев није напетост. Она би требала бити слободна. У супротном, напон ће константно извлачити заграде.

Фаза 5 - ако је носач летео, онда се повлачи са претходног места за 5-10 цм и поновно поправити цев.

Фаза 6 - када сте заокружили целокупно коло, цев се враћа назад у колектор и прикључи се на повратну цев помоћу фитинга.

За исправно балансирање важно је имати информације о дужини сваке контуре. Ознаке се могу вршити на самом колектору, на примјер, додијелити број или назив собе којој се иде на сваки контур. Релевантне напомене могу се направити на папиру. Не држи све у глави. Одељак цеви близу колектора треба да буде изолован, иначе ће доћи до јаког прегријавања пода. Штавише, препоручује се загревање цеви кроз један, тј. изолација се ставља на проток, а повратна цев остане нетакнута. Дакле, линија повратка се неће загрејати од тока.

Постоји неколико начина причвршћивања цеви:

1 метод: стезаљке.

2 метода: блага челична жица.

3 метода: специјални спајалица и фиксери.

4 метода: фиксируусиј трак.

5 метода: патоснице са шефовима.

6 метода: алуминијумска дистрибуциона плоча.

Видео: полагање топлотно изолованог пода

Ојачање

Често је први слој арматура постављен на врху изолације. У овом случају, причвршћивање ће се вршити уз помоћ најлонских пуффова. Одвојени делови мреже су повезани жицама за плетење. Величина мрежног ока за армирање зависи од корака који изаберете. Мрежица треба да има О5 мм. Осим тога, слој ојачања се такође поставља на врху цеви. Ово се објашњава чињеницом да мрежа која лежи испод неће имати никаквог ефекта.

Испитивање притиска

Пребацивањем се подразумева процес који вам омогућава да се уверите да су све монтажне везе чврсте и да цеви немају кварове. Овај поступак се изводи непосредно пре наношења кошуљице.

Кружење се може извршити на два начина:

1. Вода
2. Из ваздуха.

Испитивање притиска водой

Сви кругови морају бити потпуно одвијени и повезани са колектора. Систем се напаја енергијом, притисак се ствара до 2,8 атм., Најмање 2 атм. У том случају, расхладна течност мора прво да се спусти до јединице за мијешање.

Даљи процес изгледа овако:

• На повратној цеви су све капице затворене, често су плаве.
• Након отварања доводног вентила.
• У процесу пуњења цеви водом може се приметити шиштање звука, то је ваздух који излази преко вентила Маиевски или аутоматског вентила.
• Сада се отвара додир на линији повратка. Дакле, могуће је исцртати ваздух кроз одводни вентил на повратном колектору.
• Испуњени круг се затвара на линији повратка, а следећи се отвара.
• На крају, вентил испред доводног колектора затвара и отвара вентил испред повратног колектора.

Након што систем напуни водом и дефлационира ваздух, неопходно је испитати структуру за детекцију цурења.

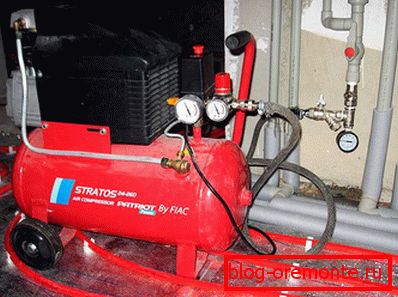

Тестирање ваздушног притиска

Током процеса притиска загрејаног пода са ваздухом, аутоматски се одзрачује и утикач се увија на своје место. Да бисте радили, биће вам потребан компресор или аутоматска пумпа са манометром. Притисак при тестирању притиска са ваздухом треба да буде три пута већи од радника. Због тога створити притисак ваздуха до 5 атм.

Такав притисак треба створити само у систему подног грејања, а не на аутопуту који повезује котао и колектор. То се објашњава чињеницом да су неки котлови дизајнирани само за притиске до 3 атм. Дакле, ово подручје се касније проверава засебно.

Дакле, када се ваздух пумпа у систем до 4 атм., Оставите славине затворене за један дан. Притисак не би требао пасти. Иако ће бити минимално одступање, пошто ће пумпа компресора мало загрејати ваздух, који ће се касније охладити. Да бисте били сигурни да су сви зглобови чврсти, можете користити сапунску воду.

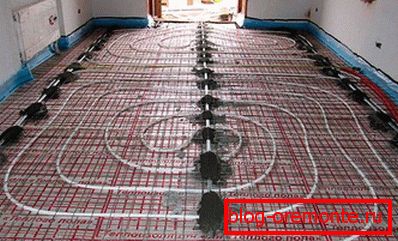

Затезање

Када је у питању завршна естрација, важно је пружити неке важне конвенције:

1. Вода се не сме одводити из система, већ се држати на унапред одређеном притиску од 1,5 атм.
2. Укључивање грејања је забрањено.
3. Направите температурне шавове.

Температурни спој потпуно елиминише могућност пуцања естриха. Пошто се температури шава користи трака за дробљење. Површина собе се може поделити са 20 м² (ово је неопходно ако је област једне просторије знатно премашила ову цифру). Цев, у подручју где пролази кроз температуру шава, обавезно ојачати таложење.

За попуну кошуљице препоручујемо употребу посебних адитива који ће побољшати техничке карактеристике кошуљице. Поред тога, бетону се додаје пластификатор који спречава пуцање кошуљице када се охлади / загрева.

Састав бетона:

• Бетон и пројекције - 1: 6.
• Бетон, песак и рушевина - 1: 4: 3,5.

Пластификатор и други адитиви се сипају током мешања бетонске масе. Проценат се одређује на основу упутства произвођача на етикети.

За становање довољно је дебљина 50 мм завршне кошуљице за фабричке просторије до 100 мм. Важно је узети у обзир слиједећу посуду - акумулацију топлоте. Што је тањи финиш, то ће мање времена задржати топлоту. Ако је превише густо, потребно је више топлоте да се загреје. Према томе, оптимална дебљина кошуљице је 70-80 мм.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона забрањено.

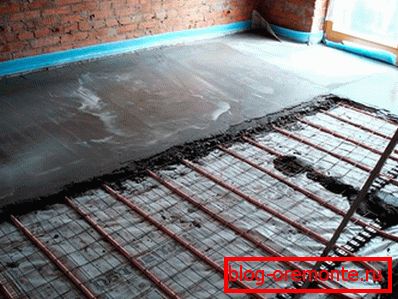

Процес израде естриха за светионике је следећи:

1. Изложено је на нивоу металних светионика.
2. Светионици нису инсталирани на цевима. Можете поставити дебело решење у облику муња, на којем су инсталирани светионици.
3. Глатко правило бетона. Важно је осигурати да су ваздушни мехурићи потпуно изван тела кошуљице.
4. Сутрадан, када бетон још није заплењен, потребно је уклонити свјетионике, очистити ова мјеста и попунити их малтером.

Видео: Напуните кошуљицу

Пуштање у рад

Уписати радну температуру треба постепено. Прво, подесите температуру на 25 ° Ц. После сваког дана подигните је на 5 ° Ц. Ако се антифриз користи као течност за хлађење, повећање се врши на 5 ° С, а ако је вода, одмах одмах на 10 ° Ц. Ово је важан захтев, пошто је могуће избјећи изненадне и неуједначене прегријавања, због чега је кошуљица пукотина.

Дакле, пуштање у рад се врши на следећи начин:

• Уверите се да су сви славини на колектору отворени и да расхладна течност циркулише кроз све кругове.
• Мјерни вентил термалне главе постављен је на минималну температуру.
• Циркулациона пумпа се укључује када је котао искључен, јер ће се пумпа на бојлеру мешати.
• Повремено ће бити неопходно издати акумулирани ваздух
• Користећи мераче протока проверите кружење течности за хлађење кроз све кругове.
• Онда можете укључити грејање.

Видео: систем пуњења

Цене за подно грејање

Трошкови рада, у зависности од вашег места пребивалишта, могу се мало разликовати. У просјеку су цијене истините. Цене могу погледати у доњој табели:
