Прикључни котао за грејање са властитим рукама

17-06-2018

Полезное

Везивање грејних котлова је обавезна процедура која ће бити потребна ако се одлучите сами инсталирати цео систем. Овај чланак ће помоћи у рјешавању многих нијанси и узети у обзир могуће замке. Требало би да се бави разним шемама и решењима.

Шта је то?

Једноставно речено, ово је низ акција који укључује обрачун и повезивање различитих компоненти. Ово је неопходно тако да цео систем функционише глатко и котао може радити са највећом могућом ефикасношћу. Ово ће допринети високој ефикасности и економичној потрошњи енергије.

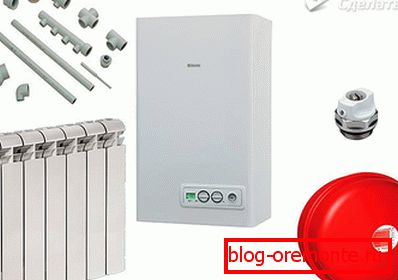

Комбинезони

Комплет компоненти зависиће од тога која је врста система изабрана:

природна или гравитациона циркулација;
присилна циркулација;
мешовито.

За прву опцију биће следеће:

Котао. Ово је срце читавог механизма. Он је онај који, загревањем течности, приморава га да делује у складу са законима физике - да се подиже и пролази кроз целу контуру. Након тога, охлади се, враћа се у првобитну тачку. За опцију природне циркулације коришћени су уређаји подног грејања.
Цеви. За такво решење биће релевантне металне цеви велике величине (у неким случајевима цев за снабдевање може бити 2 "). Важно је да нема отпора од главног за слободно кретање воде.
Експанзиони резервоар. Може бити отворен - у контакту са околином - или затворен - нема контакта са ваздухом. Не примењује додатне мембране, јер нема потребе за одржавање постављеног притиска. Монтира се на највишу тачку читавог система.
Батерије. Могу се користити и ливени и челични радијатори.
Цране Маиевски. Пожељно је да се инсталира на све батерије у којима постоји потреба. У том случају, у било ком тренутку ће бити могуће исцртати ваздух из батерије.
Фитинги Најчешће коришћени метални навојни или заварени углови, чизме, лактови и други конектори.

Предности таквог система су једноставна инсталација, доступност свих компоненти, могућност само-инсталације. Недостаци укључују значајне димензије компоненти, што значајно утиче на изглед. Такође, друга страна новчића је инертност или споро загревање целог ожичења.

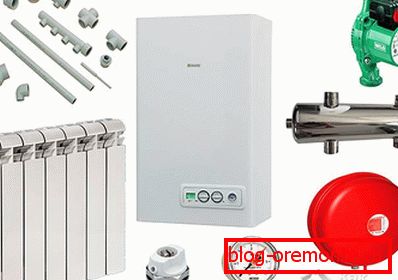

За системе са присилном циркулацијом, компоненте ће бити сљедеће:

Котао. У овом случају, можете користити било коју опцију. Везивање зидне јединице је у основи слично, али садржи додатне елементе. Такође, овај тип грејача је опремљен додатним заштитним системима.
Цеви. Овом применом могуће је користити и метале и све врсте одговарајућих пластичних производа.
Експанзиони резервоар. Ево га мембранског типа. У унутрашњости је "крушка", она вам омогућава да одржите притисак унутар свих кола на истом нивоу. Обично се поставља у близини опреме.
Радиатори. Исте опције се могу користити као у претходној шеми. Челик ће бити економичнији. Садрже мању количину воде, тако да је његово грејање брже и мање се троши гориво.
Цране Маиевски. Инсталација је иста као у претходној верзији. Поред тога, може се инсталирати вентил за одзрачивање, који га аутоматски уклања из круга.
Фитинге се бирају у зависности од тога која цев се користи за инсталацију.
Циркулациона пумпа. Обично је већ инсталиран у уређају за грејање. Ако постоји више кола помоћу колектора, додатне јединице се монтирају.
Хидрауличка стрелица. Ово је веома важан елемент који вам омогућава да креирате баланс између различитих контура у радијалном распореду. Дизајниран је да изједначи притисак и обезбеди благовремено снабдевање топлим медијима у свакој тачки.
Манометар. Обично је присутан у савременој опреми. Ако није, онда је инсталиран поред грејача. Потребно је да се контролише константност притиска унутар целог система.

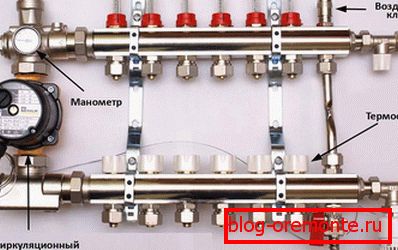

Колекционар. Елемент из којег је ожичење различитих кола, ток хладњака.

Позитивни аспекти овог изгледа су висока брзина грејања целокупне расхладне течности, економичнија потрошња гаса или електричне енергије. Са овом опцијом, могуће је повећати дужину контура како би се извршила инсталација подног гријања. Недостаци су обично високи трошкови рада, одређена потешкоћа у сервисирању и немогућност функционисања у одсуству електричне енергије.

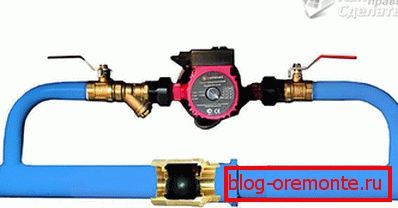

У мешовитом систему, циркулација се може извршити на два начина. Пумпа сече паралелно са главним колом, без отварања. Двије дизалице су уграђене на уређаје за напајање уређаја како би се у било ком тренутку прекинули, као и један механизам за закључавање на главној цеви испод ње. Овај вентил се искључује када пумпа ради. Ако желите да систем ради у аутоматском режиму, тада уместо вентила потребно је уградити контролни вентил. Цео систем обично се састоји и од металних цеви.

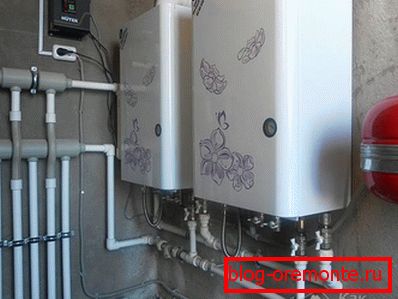

Препоруке при везивању полипропилена

Пластичне цеви су широко распрострањене. То је због приступачне цене, као и свестраности. Овим рјешењем можете заобићи све препреке и обавити круг било које сложености. Цевни спојеви се израђују помоћу фитинга и лемилице за лемљење. Ако је могуће, боље је покушати да дођете до што је могуће више веза. То је због чињенице да се унутрашњи пречник често сужава у мјестима лемљења, што ствара непотребно хидростатичко напајање и снижава ефикасност. Ако дизајн то дозвољава, боље је користити славине са глатком транзицијом, што ће елиминисати изненадне падове. Савремени полипропилен лако одржава температуру носача до 95º, вијек трајања је до 50 година без потребе за озбиљним одржавањем.

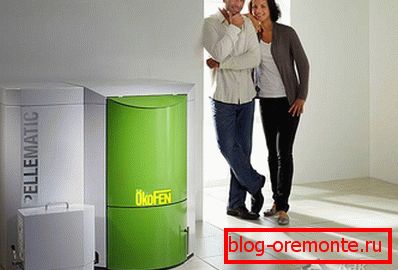

Селекција локације

За природне циркулационе системе обично се бира котао пода. Што се тиче њега, постоји један веома важан услов - он мора бити на најнижој тачки свих кругова. Ово се објашњава чињеницом да се зрачни мехурићи не би требали акумулирати у њему. У супротном, измјењивач топлоте ће се брже спалити. Такође, на излазу мора бити цијев која након преласка има вертикалну позицију, то је неопходно тако да се ваздух може без проблема тешко појавити, а затим се уклонити кроз посебни вентил или помоћу отвореног експанзионог резервоара.

У случају уградње присилног система, ово стање можда неће бити испуњено. Узорци зида могу се у неким случајевима уградити на највишу тачку, а најниже када се грејач угради у подрум.

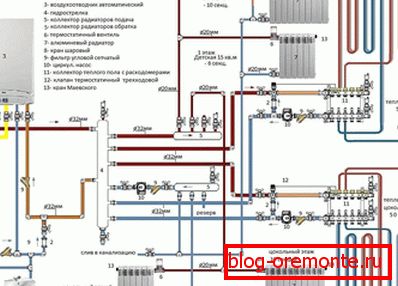

Када везујете круг двоструког котла, Поред тога, неопходно је осигурати његову везу са водоводним системом. Ово је неопходно зато што не само грејање грејног медија за систем грејања, него и грејање текуће воде, која ће се користити за потребе домаћина. За једнокружење се такође може применити слична шема. Али то се може учинити само када инсталирате секундарни измењивач топлоте. У својој улози може постојати метални контејнер кроз који улазна млазница улази у систем.

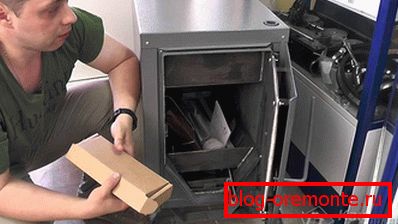

Нијансе за котао на чврсто гориво

Таква опрема се не може једноставно искључити, као гас или електрична. Ако је оптерећење извршено, онда се ништа не мења док гориво није потпуно изгорео. Дакле, са таквим везивањем неопходно је обезбедити заштитне системе. Могу бити од неколико врста:

Коришћење славине воде. Да бисте имплементирали ову опцију, купи се посебан уређај. По изгледу, он подсећа на ТЕН. Уграђен је у измењивач топлоте, неки произвођачи посебно пружају додатни улаз за таква решења. Након тога врши се испорука текуће воде, а испусна цев се спусти у канализацију. Суштина методе лежи у чињеници да када циркулациона пумпа престане да ради због недостатка електричне енергије или разградње, отвара се вентил који омогућава хладну воду да протиче, пролази кроз завојницу, узима део температуре, а затим се испушта у канализацију. Процес се наставља све док гориво не изгори. У неким ситуацијама ова метода ће бити неефикасна, јер када се светло искључи, притисак у водоводном систему такође нестаје.
Непрекидно напајање. Данас постоје разне опције. Већина њих подржава повезивање спољних батерија. Трајање рада зависи од изабраног капацитета батерије. У том случају, пумпа је прикључена на мрежу преко УПС-а. Чим се електрична енергија изгуби, уређај се укључује, што одржава ефикасност пумпе све док се не врати напајање кућишта или док се батерије не испразне.
Контура мале гравитације. То подразумева циркулацију носача у малом кругу, који не захтева употребу пумпе. Направљен је са поштовањем свих падина и пречника цеви.
Додатни круг гравитације. Ова опција подразумијева присуство два пуна контура. Штавише, када се појави ванредна ситуација и нестану присилна циркулација, топла вода наставља да улази у други круг под утицајем физичких закона, дајући температури уређајима за грејање.

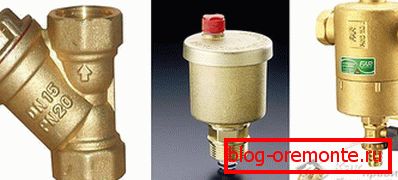

Сигурносни елементи

То су додатне компоненте, које су већином већ укључене у састав модерних котлова.

Аутоматски преливни вентил. По изгледу, може изгледати слично структури сличном вентилу или малом кеглу са брадавицом у горњем дијелу. Да бисте сазнали да ли је у дизајну уређаја потребно је да погледате дизајнерске карактеристике прикључака за повезивање, обично се тамо налази.
Замка за прљавштину. Специјална боца која вам омогућава да уклоните непотребне предмете из кругова гријања који су стигли приликом пуњења система. Инсталира се пре него што уђе у котао. Периодично је неопходно извршити његово чишћење.
Груби филтер. Коришћен је обичан водовод. Обично се монтира на улазу у главну линију на опрему.

Састав скупа

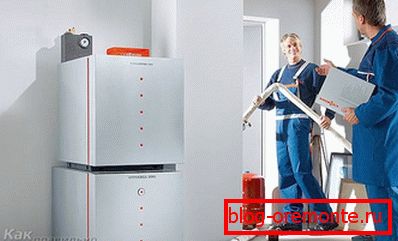

Инсталација. Ако се користи верзија котао на чврста горива, мора се водити рачуна да се постави чврста подлога која ће бити отпорна на високе температуре. За гасне подне и зидне турбопуњене верзије, у зиду се врши отворе кроз које се млазница испразни за испуштање издувних гасова и улазак свежег ваздуха. За варијанту димњака и опрему чврстог горива, потребна је додатна цијев како би досегла жељену висину за стварање потиска.
Прикључак димњака. За савремене узорке, обезбеђена је специјална цев са два рукава, једна иде у другу. Једна се врши излаз, а друга - подношење. У другим извођењима, глинени раствор се користи за заптивање шава. Није пожељно користити цемент, јер ће брзо пуцати.
Обезбеђивање доброг снабдевања ваздухом. За чврсто гориво, можете додатно ставити доводни вентил, помоћу ког можете регулисати улазни ваздух и силе сагоревања.
Уградња цјевовода. Када је уређај инсталиран, лакше се кретати како најбоље поставити аутопут.
Паралелно, повезивање система који ће осигурати сигурност, као и експанзионе посуде.
Уградња циркулационе пумпе, ако је потребно.
Уградња додатних сензора температуре.
Прикључак на гасовод. Треба имати на уму да таква веза мора бити крута без употребе флексибилних црева.

Ни у ком случају не можете сачувати компоненте и занемарити системе заштите. Који конкретан начин цјевовода ће бити релевантан у вашем случају зависиће од многих фактора, а главни уређај је сам уређај.
