Ручна пумпа за воду

Нису сви способни да организују систем аутоматског водоснабдевања за сеоску кућу, која укључује и инсталацију пумпне опреме. Често је главни проблем финансијски, јер би за реализацију таквог пројекта морало знатно потрошити. Као резултат тога, многи морају да се споре са стварношћу и преносе воду у канте из бунара за заливање и друге потребе. Међутим, неке такве перспективе доводе до потраге за алтернативним рјешењем. На пример, инсталирајте ручну пумпу за воду из бунара. Ово је идеално решење за аутоматизовање процеса водоснабдевања. Иако је тешко добити велику количину, боље је него преношење пуних кашика из оближње улице или из нечега другог, што је и још горе.

У овом чланку ћемо вам рећи о постојећим врстама ручних пумпи. Гледајући унапред, примећујемо да их има 4 главне врсте, од којих су клип, пршљена шипка, мембрана и крило. Разматрамо особине сваког од њих и будимо сигурни да причамо о уређењу бунара. Поред тога, биће обезбеђени упутства о томе како сами направити такву пумпу. Али, прво, погледајте карактеристике ове опреме.

Карактеристике ручних пумпи: предности и мане

Под ручном пумпом је посебан уређај који пумпа течност на површину бунара. Физички напор је потребан да делује на механизму полуге. За разлику од аутоматског типа, проток воде је много мањи. Међутим, овај механизам полуге има предности над својим партнерима. Ако у викенду нема струје, онда ћете имати непрекидан извор воде, укључујући чисту воду за пиће.

Посебно ручна пумпа погодна је за оне који не могу носити тешке канте. Само неколико славина на пољу можете добити чашу воде. Овај уређај има позитивне и негативне карактеристике, узети у обзир:

Иако се такав уређај за бунар може направити независно, већина се одлучује за куповину готових производа. Ово се објашњава чињеницом да се заваривање користи за производњу пумпе. Нису сви способни да изводе висококвалитетни варни шав, па се ефикасност дизајна смањује на нулу.

Класификација пумпе

Данас се често сусрећете у двориштима или у ступцима уноса у приватном сектору. Такви колони немају ништа заједничко са ручним механичким пумпама. Зашто У конвенционалним колонама, притисак воде ствара притисак у градском водоводу. У механичкој пумпи, притисак се ствара помоћу притиска, који се стално пумпа помоћу физичке силе.

Све механичке пумпе класификују се у 4 главне групе:

1. Клип.
2. Схтанговие.
3. Мембрана.
4. Крило.

Клип се примјењује на изворе до дубине од 10 м. Ако дубина дубине износи 30 м, онда су уређаји за уситњавање шипки идеални. Мембрана се углавном користи за пумпање воде у водоводним системима. Што се тиче крилне ручне пумпе, ово је најскупљи уређај. То је ротациони механизам у кућишту са усисном цевом.

Такође, ручне пумпе варирају у начину рада и материјалима производње. На пример, неки модели могу да се користе само у лето. Случајеви таквих пумпи могу бити израђени од пластике. Постоје и метални модели уређаја који би требали бити изоловани за рад у зимском периоду.

Сада вас позивамо да сазнате више о свим врстама таквих уређаја који се користе за подизање воде из бунара.

Клипна пумпа клипа: уређај и карактеристике

Као што је већ поменуто, клипна пумпа се користи у случајевима када је водено огледало високо. Максимално дозвољено ограничење за то је 10 м. Ако је огледало дубље, пумпа неће моћи подићи течност на површину.

Уређај типа клипа

Основа јединице је посебан клип, који је главна радна јединица. Клип је постављен у цев и повезан са дном уређаја. Под утицајем силе на посебној полуги, клип се помера нагоре и надоле. Чим се клип налази у води, протиче кроз вентил у простирни простор. Када је клип подигнут, гурне се кроз излазну цев.

Следећи чворови су видљиви споља:

• цилиндрично кућиште;
• грана цеви за пражњење;
• полуга;
• штап се пролази у цилиндар.

Унутрашњи део састоји се од следећих чворова:

• Клип - налази се унутар подлоге и под утицајем механизма полуга ступи на снагу.
• Залиха - делимично видљива споља.
• Вода.
• Испод цеви је прикључена на пумпу кроз прикључак.
• Вентили лоцирани на самом клипу.

На дијаграму можете видети све ове чворове, као и упознати се са принципом рада ове пумпе:

Може се видети да пумпа има два вентила: један на покретном клипу, други на стационарном дијелу, који под утицајем притиска отвара и започиње воду. Ако није, онда ће испумпавање воде бити проблематично. Обично, након употребе пумпе, мала количина течности остаје унутра, што се види на слици на левој страни. Када се клип подиже, вентил се отвара, чиме се попуњава унутрашњи цилиндар.

Фигура у центру показује да када спуштате штап са покретним клипом, доњи вентил се затвара. Истовремено, вентил на клипу се отвара и прикупља течност за његово накнадно подизање. Када је клип потпуно спуштен према цилиндру, вода се потпуно испоручује од доње коморе до друге.

Сада, на дијаграму са десне стране, видимо да је вентил на клипу затворен, а вода тече кроз млазницу. Као што видите, шема рада је врло једноставна. Једини одраз ове пумпе је то што се приликом интензивне употребе гумени заптивки на клипу брзо истроше. Понекад вентили не успевају. Ако течност садржи мале нечистоће, онда се носи повећава.

Што се тиче перформанси, мерено у литрима течности која се подиже истовремено, она варира у зависности од модела. Унутрашњи пречник цилиндра, односно запремина воде између првог и другог вентила, углавном утиче на перформансе.

Видео: Принцип рада пумпе пумпе

Сорте клипних пумпи

Ови уређаји се разликују у облику радног тијела, који помера течност. Дакле, клипови имају ове врсте:

• дијафрагма (вода је одвојена од клипа специјалном дијафрагмом, ау цилиндру постоји уље или емулзија);
• клип (клип је обликован као цилиндар);
• клип (клип има облик у облику диска).

Клипне пумпе се такође разликују по начину рада:

1. Диференцијал. То су уређаји са двоструким дејством, имају 2 коморе (прва комора има један вентил, друга комора има усисне и радне вентиле).
2. Двострука акција. За разлику од диференцијалног дејства, у овом случају вода тече равномерно. Дизајн има 2 радне коморе. Клип убризгава течност у 2 завојнице.
3. Једна акција.

Ови уређаји такође варирају у броју клипова. Постоје пумпе са малим и великим пречником клипа.

Сами направите клипну пумпу

Пошто се бавите принципом рада овог уређаја, време је да разговарате о томе како то можете учинити. Многи вртларци одмах узимају у обзир ову опцију, желећи да уштеде новац.

Вреди напоменути да таква пумпа, можете сакупљати из отпадних материјала. Да бисте вам помогли у пружању инструкција. Иако није тако детаљно, пошто је тешко описати све технолошке процесе, он описује све главне структурне елементе који су потребни за производњу клипне пумпе. После тога можете да гледате видео који допуњује све од следећег:

То су главни процеси за производњу клипне пумпе. Такође, причврстите полугу за подизање клипа. Сви процеси укључују заваривање, стога је потребна довољна квалификација. Предлажемо да пажљиво погледате производни процес у видео запису.

Видео: како направити клипну пумпу

Род ручна пумпа - његове карактеристике

Овај тип пумпе је познат и као пумпна пумпа. Користи се у случајевима када је водено огледало дубље од 12 метара. Са таквим параметрима, тип клипа се не може носити. Према дизајну, они су слични. Главна радна јединица је цилиндар и клип. Процес пумпања се одвија скоро на исти начин као у случају клипног кола. Међутим, они се разликују у томе што се сам део пумпе налази директно у аквиферу. Његову особину можете видјети на дијаграму:

Радни цилиндар се налази директно у колони воде. Да би се инсталирала таква пумпа, потребан је бунар са кућиштем. Радни цилиндар са главним делом прикључен је на притисну цев, унутар чега је штап или штап. Он носи клип. Што се тиче присуства вентила, ту су и 2, прва се налази на улазном колектору цилиндра, а друга на клипу.

На основу ове шеме постаје јасно да проток није само метода усисавања. Радни цилиндар који се налази у аквиферу ствара стуб. Сваки покрет покрета клипа креира притисак, допуњавајући постојећу колону новом запремином течности. Према овој шеми, вода се може подићи чак и са дубине од 30 метара.

Ако упоредимо склопове клипа и шипке, приликом коришћења другог, потребно је уложити више напора у подизање воде на површину. Због тога је полуга пумпе често издужена. Ово омогућава мање напора да се постигне максимални ход клипа.

Сличне инсталације су теже. Ово важи и за инсталације и накнадно одржавање. Међутим, уколико у вашој летњој викендици нема струје, а водоник се налази на дубини од 25-30 метара, онда је пумпна пумпа једноставно неопходна.

Мембранска пумпа

Оваквом пумпом подразумева се посебна комора, која је подељена еластичном мембраном. Одавде и њено име - мембрана. Може се користити за подизање воде са дубине од 6 метара. Овај уређај има округле кутије изнад које се налазе ручице.

Унутрашња мобилна партиција се повезује са дршком. Дизајн пумпе има ваздушну комору, не учествује у преносу воде. На дну уређаја постоје 2 прикључка. Један од њих је повезан са усисавањем преко вентила. Други служи као суперкомпјутер.

Када се мембрана притисне, повећава се притисак у комори у којој се налази течност. Ово доводи до отварања вентила. Када је дебло подигнуто, мембрана се такође подиже. Под притиском преко контролног вентила започиње вода. Дакле, један вентил је на усисној цеви, а други на издувнику.

За њихову производњу се користи метал или ливено гвожђе. Једна од слабих тачака ове пумпе је мембрана. Честа употреба брзо се разбија. Штавише, током времена, мембрана се протеже и постаје еластична. Због тога, перформансе пада на нулу. Вода може да види кроз случај, ако се мембрана ломи. Замена мембране неће бити никаквих проблема. Међутим, чак и тако, ручне пумпе са мембраном нису биле широко прихваћене.

Видео: јединица самоподешене мембране

Крилна пумпа

Други тип који описујемо је крилат. Ова пумпа се користи не само за пумпање чисте воде, већ и за нафтне деривате, морску воду и друге течности. На дијаграму, моћи ћете да се упознате са свим детаљима са вуном пумпом:

Уређај се састоји од следећих компоненти:

1. Улазни вентил.
2. Седло клапана.
3. Винт.
4. Корпус.
5. Винт.
6. Радно коло.
7. Издувни вентил.
8. Руковати.
9. Поклопац
10. Кольцо.
11. Вал.
12. Втулка.
13. Пуњење из жлезде.
14. Пробка.

Да бисте поставили радно коло, ручица је причвршћена на вратилу и ригидно постављена. Ако се пумпа неће користити у зимском периоду, тада постоји утикач на тијелу, одвртањем воде која се може испразнити.

Поступак за пуштање у погон пумпе:

• Добро темељито исперите топлом водом. Ово је неопходно јер се користи мазиво за заштиту. Током процеса испирања, утикачи из усисних и излазних млазница треба уклонити.
• Затим морате инсталирати дршку.
• Коришћењем 2 вијка, пумпа треба фиксирати вертикално.
• Након прикључења цјевовода на усисни улаз. Под утицајем вакуума не сме се деформирати цевовод. Стога би идеално решење било да користите металну цев.
• Исти принцип је причвршћен за пумпу и притисну цев. Имајте у виду да постоји отвора у цеви за притисак кроз коју се течност улијева у уређај.
• Ако је дубина усисавања воде већа од 1 метра, онда је за усисну цев причвршћен контролни вентил. То ће осигурати нормалан рад пумпе.
• Подједнако је важно осигурати потпуну запушеност усисне цијеви. У супротном, уређај неће радити нормално.

Главни недостатак пумпе је његова мала снага. Зато се ретко користи у домаћинству. Он се бави малом количином воде.

Ручна пумпа - карактеристике избора и широко распрострањени модели

Прегледали смо са собом главне типове ручних пумпи које се могу користити за подизање воде из бунара. Ако то не можете учинити сами, можете размотрити готове моделе. Приликом избора, морате размотрити следеће нијансе:

• Важан изборни критеријум је веома дубок. Ова цифра се пореди са параметрима пумпи.
• Такође је важно знати капацитет, односно количину воде која се може испразнити у једном циклусу.
• Пречник кућишта се узима у обзир. Важно је имати на уму једну ствар: ако је пречник кућишта мањи од 100 мм, онда нећете моћи да убаците пумпу пумпе у пумпу с усисном штапом.
• Треба да знате степен контаминације извора. Обично у пасошу производа назначени су технички индикатори.
• Оцените своје снаге, ако успете сами подићи воду из велике дубине.
• Разлике у методама инсталације. Према томе, одмах размислите о томе који је начин инсталације прихватљив у вашем случају, на пример, може бити фиксна инсталација или привремена инсталација, што значи уклањање крајем топлих сезона.
• Значајну улогу игра играње.

С обзиром на ове карактеристике, можете изабрати пумпу која савршено одговара вашим потребама. Сада да погледамо најчешће моделе у табели:

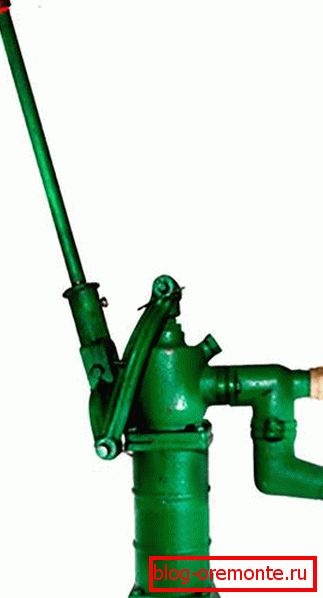

Назив пумпе	Техничке спецификације	Стоимость
	Кућиште уређаја је од нерђајућег челика. Углавном се користи за пумпање воде из бунара, бунара, резервоара са воденим огледалом који не прелази 8 м. Неповратни вентил се увек инсталира током рада. Висина пумпе са подигнутим стубом 0,75 м. Промјер прикључка на цијев и излазно црево 1 инча. Истовремено, пумпа испумпава запремину од 1,25 литара. Рад је дозвољен на температури нижу од + 5 ° С. Димензије уређаја 750 × 500 × 125 мм.	Од 6 хиљада рубаља.
	Користи се за пумпање воде из бунара, бунара, рибњака и других резервоара. Клип и цилиндар уређаја су израђени од високо квалитетне пластике. Клипни прстен и гумени вентили. Остали метални елементи. Овај модел је погодан за подизање течности са дубине не више од 2 м. Међутим, могуће је радити и на дубини до 9 м ако је на цеви на дну сисаљке уграђен контролни вентил. Ова пумпа тежи 5,5 кг. Димензије уређаја 540 × 180 × 550 мм. Пречник улазног и излазног прикључка.	У регији од 2500 хиљада рубаља.
	Ова пумпа са ручним пиштољима управља се када подиже воду са дубине не више од 9 м. Кућиште уређаја је од нерђајућег челика. Држач, црна челична ручка. Претежно обојена зелена. Контролни вентил је постављен на усисној страни. У једном циклусу (доле) притиском ручице добија се до 1 литре воде. Дужина полуге омогућава пумпу да користе старије жене и оне са малом снагом. Димензије пумпе су 1000 × 150 × 870 мм. Јединица има тежину од 8 кг.	На подручју од 6,5 хиљада рубаља.
	Користи се за подизање течности из бунара и бунара. Ваздушно огледало није више од 6 м. Ако поставите повратни вентил на усисној линији, можете подићи воду са дубине од 9 м. Висина уређаја са подигнутим стеблом 40 цм. Са интензивним притиском на полугу можете подићи 22 л / мин. Димензије уређаја 390 × 240 × 200 мм. Укупна тежина јединице достиже 7 кг.	Од 3 хиљаде рубаља.
	Као и његови колеге, користе се за пумпање воде из бунара и бунара. Када се користи контролни вентил, вода се може подићи са дубине до 9 м. Тело пумпе је направљено од ливеног гвожђа. Феед је 28 л / мин. Параметри уређаја су 650 × 240 × 160 мм. Укупна тежина ручне пумпе је 15 кг.	Од 4 хиљаде рубаља и више.
	Пумпа се користи за пумпање воде без абразивних честица. Висина усисавања је до 9 метара, под условом да се на крају усисне цеви угради контролни вентил.	У зависности од модела, од 3 до 30 хиљада рубаља.
	Пумпна ручна пумпа се користи за пумпање течности из бунара, бунара и резервоара. Вертикално способна подизати воду са дубине од 15 м под притиском до 1,5 атм. Приликом уградње вентила за проток притиска висина апсорпције је до 9 метара. Са подигнутим стеблом, висина је 64 цм. У комплету за испоруку добићете полупразложену пумпу, ручицу и прикључак за прикључак усисне цеви пречника 25 мм. Димензије уређаја 530 × 240 × 160 мм. Тежина 16 кг. Феед 28 л / мин.	6,5 хиљада рубаља и више.

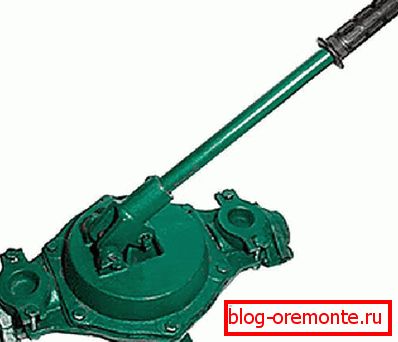

	Рад је могућ и за чисту воду из бунара и загађене воде. Ручна пумпа мембране не захтева претходно пуњење и може подићи воду са дубине од 6 метара. Тело и цеви су од ливеног гвожђа. Вентили и отпорна гума мембрана. Димензије уређаја су 250 к 250 к 650 мм. Монтажна тежина 13,5 кг. Продуктивност је 50 л / мин.	Од 7 хиљада рубаља и више.
	Са минималним физичким напором, ова пумпа може подићи воду са дубине до 9 м када користи контролни вентил на крају усисне цеви. Тело је направљено од ливеног гвожђа помоћу уметничког ливења. Пумпа се фиксира помоћу прирубнице. Висина са подигнутим стубом је 62 цм. У овој серији БСК-а постоје 2 типа за монтажу на зид и БСКГ за монтажу на под. У првом случају капацитет БСК-а је 28 л / мин. Димензије су 600 к 240 к 160 мм са масом од 15 кг. Једина разлика између његовог колегу је перформансе, што је једнако 30 л / мин. Они имају малу разлику у трошковима.	Од 6.2 хиљада рубаља.
	Користе се за подизање са дубине не више од 16 метара. За двоструки ход ручке даје до 1 литар воде. Пумпа штапића се своди на дубину од 16 метара и гура течност. Тежина је 127 кг са димензијама - 17560 × 230 × 1430 мм.	27,6 хиљада рубаља и више.

Ево неколико заједничких опција које нуде ручне пумпе, које у потпуности задовољавају потребе воде у вашој викендици.

Производња и уређење абисинског бунара (добро) за ручну пумпу

За ручну пумпу, идеално решење би било да се Абисински добро или добро. Типично, такви бунари досегају дубине до 9 метара. На основу ових параметара, већина ових уређаја је развијена. У таквој дубини, обично се налази добар водоник, што омогућава да се обезбеди приградска област питке воде. Штавише, ово се може користити за грађевинске радове.

Ако гледате видео о производњи абиссинског бунара, одмах ћете приметити да је реално сами учинити, међутим, постоји могућност да се не бавите задатком. И разлог за то неће бити да сте лоши господар, једноставно не можете наћи воду или се појављују други проблеми. Можете се уверити у то тако што ћете гледати видео, где се поштују сва правила рада, али кућни мајстори нису успели.

Видео: производња абесинског бунара користећи метод вожње - лоше искуство

Као што можете видјети из видео записа, све сучеље у раду су примећене, али као резултат тога није било могуће ударити цев, прекинуло се. Иако је дозвољено да једноставно нема довољно искуства у имплементацији ових радова. Штавише, део цеви је остао у тлу. С обзиром на то, вреди пажљиво размишљати и претежити предности и недостатке.

Важан услов за производњу абисинског бунара - састав земљишта. Требало би да буде претежно песковито или се састоји од мешавине рубова и песка. Ако имате каменито тло, онда нећете моћи да се пробијете у дубине, осим ако не направите сопствену опрему за бушење. Међутим, не могу сви то учинити. Стога, у већини случајева, чаробњаци су позвани да помогну. Ако је земља претежно пешчена, онда се радови на изради и уређењу абисинског бунара могу обављати лично. Због тога ћемо вам и даље говорити о технологији вожње, јер се опрема за бушење углавном користи од стране специјалиста. На ову тему можете погледати припремљене видео записе.

Видео: шта је Абесински добро и како то учинити

Предности абисинског бунара

Да започнемо, представимо стварну слику о томе какве предности има такав бун у поређењу са аналогама:

Геолошка истраживања

Први корак је проучавање геологије вашег подручја. Ако ваши суседи живе поред вас, онда их можете питати о стању земљишта и колико дубока вода лежи. Проблеми се неће појавити ако се водоник налази на дубини од не више од 9 метара. Ако је дубина већа, онда је употреба ручне пумпе проблематична.

Углавном се издваја водоносним песком или песком с финим шљунком. У таквом је стању да ће вода добро проћи. Сада је важно одредити који је метод најбоље за бушење или бушење.

Који начин бушења је бољи: бушење или вожња

Ако одлучите да направите бунар, онда је овдје погодна опција - вожња. У ту сврху користи се "жена која вози". Међутим, увек постоји шанса да прође поред водоносника. А ако је на дубини камен, онда се цела структура може оштетити.

Ако је одабран метод бушења, онда је боље контактирати стручњаке. У овом случају имате сјајну прилику да добијете Абисинску воду. Можете гледати видео записе на којима је приказана ова метода.

Видео: технологија бушења

Такође предлажемо да се упознате са технологијом производње бунара методом вожње. Захваљујући томе, можете упоређивати све трошкове рада.

Видео: метода производње бушења бунара

Шта је потребно за производњу абиссинског бунара

Пре свега, треба да припремите сав потребан материјал и опрему. Главна опрема приказана је у табели:

Израда филтера за пречишћавање воде

За израду ће бити потребна дужина цеви од 110 цм и пречник од 1 инча. На једном крају цеви се може причврстити или заварити игло. Као алтернативу, можете исећи цев и изравнати крај. У цеви је неопходно направити рупе Ø13 мм са кораком од 50 цм у шаблону шаховске плоче.

Затим се метална мрежа за филтрирање наноси и затегне стезаљкама на сваких 10 цм. За то можете користити нехрђајућу или поцинчану жицу Ø3 мм.

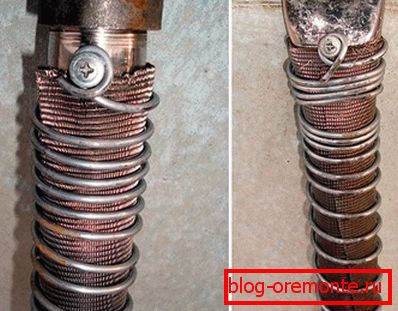

Коначно, жица је причвршћена вијаком у цев. Ово можете видети на слици испод:

Тако можете направити домаћи филтер. Наравно, ако имате времена и материјала за ово.

Видео: како направити филтер за бунар

Абисинска добро технологија

Сад добро посматрајте производњу абисинског порекла. Сви радови се састоје од неколико узастопних фаза:

1. Прво морате пронаћи место за бушење.
2. После тога, потребно је копати јам величине 1 × 1 м и дубине од 1 м. Иако то није потребно. Али ако планирате да користите бунар у зимском периоду, онда је боље направити такву јамо у којој можете направити загревање цеви и пумпу.
3. Након што започнете вожњу цевоводом. За почетак вртни шраф врти у земљу тако да уклони тло из бунара. Након тога се користи метални пин, који је уметнут унутар цеви. Ова техника је релативно дуго времена. Можете користити "клизну баку". То се може видети на дијаграму испод. Врх се снажно удара у земљу и постепено продубљује у средини цеви.
4. Када је прва цев потпуно ушла у земљу, следећа је сјебана и процес рада се наставља. Да би аутопут лакше пролазио у земљу, вода се може сипати у цев, што ће омекшати земљиште.
5. Ако вода почиње да тече, линија треба темељно испирати под притиском. Ово ће прекинути замашени филтер.

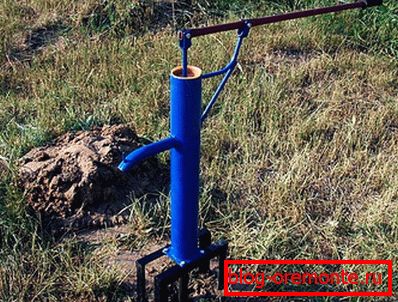

6. Да бисте проверили перформансе готовог Абиссиниан бунара, инсталирајте пумпу за руке. Овде је важно напумпати воду све док не постане провидна.

Ово је технологија која се користи за Абисиново добро праћена инсталацијом ручне пумпе.

Ова конструкција се састоји од следећих елемената:

1. Блок.
2. Возни парк.
3. Сурогат који држи цевовод.
4. Цевовод
5. Фильтр.
6. Игла.

Видео: уградња ручне пумпе

Дакле, прегледали смо са собом карактеристике и типове ручних пумпи, могуће опције за готове пумпе за дацха бунар, проучавали су карактеристике производње абиссинског бунара. Ако имате лично искуство у обављању таквог посла, обавезно оставите коментаре на крају овог чланка.
