Систем природног циркулационог грејања

Упркос чињеници да су напредне технологије за грејање простора сада уобичајене, систем грејања са природним циркулацијама је у великој мери потребан. Ово је првенствено због чињенице да је лако инсталирати, а ако узмете у обзир и нестабилност обезбеђивања електричне енергије приватном сектору, постаје јасна популарност оваквог аутономног система грејања.

Како то ради

Одмах треба рећи да захваљујући посебном уређају систем ради без присилног циркулације расхладне течности. Кретање воде у цевима долази због чињенице да када се охлади, густина воде се повећава, а она се спушта до котла кроз цеви инсталиране на нагибу, гурањем из њега загрејане воде.

Иако систем природног циркулационог грејања може радити без пумпе, боље је инсталирати. Када је пумпа укључена, расхладна течност тече брже кроз цеви, па се просторија брже загријава.

Када напусти котао, вода улази у убрзавајући колектор, дође до ње до горње тачке, а кроз цијеви инсталиране на нагибу из котла, док се хлађење наставља у кругу.

Недостаци и предности

Прво, хајде да причамо о недостацима. Такав приступ ће помоћи да се утврди да ли ће вам такав систем грејања одговарати.

• Ако у систему нема пумпе, онда морате чекати доста времена док вода не дође до батерија и пређе преко њих.
• Неуједначено загревање радијатора. То је због истог нијансе - топла вода одозго и хладна одоздо.
• Инсталацију врше скупље цеви великог пречника.
• Потребно је уградити отворени експанзиони резервоар, због чега вода испарава и периодично треба додати у систем. Инсталирање експанзионог резервоара затвореног типа може смањити перформансе система.
• Дизајн собе недостаје.
• Не кршите нагиб цеви, чак и ако морате заобићи врата.
• Систем би требало да буде што мањи од окретања.
• Приликом планирања система за грејање без пумпе, потребно је правилно одредити ниво батерија, експанзионог резервоара и котла који треба уградити у најнижу тачку.

Предности

• Елецтродепенденце Чак и ако је пумпа инсталирана, када постоји прекид напајања (или када пумпа не успије), систем грејања наставља радити.
• Инсталација и дальнейшее обслуживание не требует особых навыков.
• Тихи рад.

Врсте система

Као што је већ речено, у систему грејања за гравитацију не би требало да постоје разлике у висини, иначе једноставно неће радити. Из тог разлога може се направити неколико контура.

Једно коло

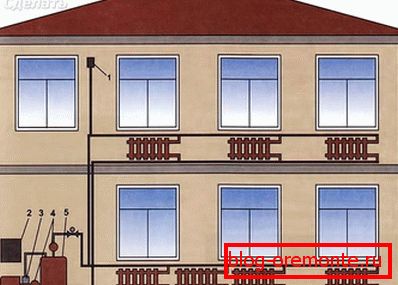

Све је овде јасно - једна цев одлази из котла, а друга иде на њега, а батерије су повезане између њих. Приказана шема ће помоћи да се то открије.

Једноструки систем може бити једноделан, само у овом случају потребно је узети у обзир фактор да ће свака следећа батерија у гравитационом систему бити сензитивније хладнија од претходне.

Двоструки круг

Системи са два кола могу се разликовати у правцу кретања расхладног средства:

1. Са надолазећим прометом.
2. Са пролазним саобраћајем.

Избор начина монтирања цеви, узимајући у обзир правац протока течности за хлађење, углавном зависи од тога где се врата налазе у просторији или постоје друге нијансе због чега је немогућа инсталација повратка на овом месту.

Без обзира на изабрани систем, угао нагиба цеви се не мења.

Како израчунати снагу батерија и грејање котла

Није неопходно говорити о тачним резултатима, пошто је свака кућа индивидуална и може се разликовати по многим параметрима, што се не може узети у обзир у општој шеми и нема потребе за тим. У идеалним условима сматра се да за грејање 1 м² довољно 60 вати радијатора. Сасвим је јасно да уколико кућа није изолована, у њега се постављају једноставни дрвени прозори, онда ће бити потребно инсталирати снажније батерије.

Да не би касније требало да се бавите прерадом, важно је чак иу фази планирања да сазнате која би требало бити снага батерије (или батерија) која ће бити инсталирана у одређеној просторији. Да бисте то урадили, можете користити један од два начина.

По запремини

Могу се добити тачнији подаци, с обзиром на запремину собе. Узимамо мерења и, након што смо добили податке о висини, ширини и дужини простора, помножите их заједно и резултат множите за 40 вата. С обзиром на специфичности структуре, уводимо корекциони фактор. За:

• једнокатна приватна кућа са неизолованим поткровљем - 1.5;
• собе са изолацијским зидовима - 1.1;
• собе са неизолираним зидовима - 1.3;

Важно је узети у обзир број врата и прозора.

• Ако у просторији постоје улазна врата, онда се на резултирајућу слику мора додати још 150-200 В.
• Ако су прозори мали и енергетски интензивни, онда ће сваки од њих захтијевати још 70 вата.
• За велике или неизолиране прозоре потребно је додати по 100 вати.

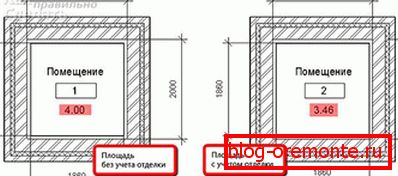

По површини

Израчунавање броја батерија преко подног простора користи се просечан индикатор - 1 кВ на 10 м². Исти принцип се користи за израчунавање снаге грејног котла купљеног за кућу.

Размотрите пример како направити калкулације.

• Постоји кућа са унутрашњим димензијама од 9 до 8 м. Ширина ширине помножавамо и добијамо површину - 72 м².
• 72 м² разделим на 10 (1 кВт на 10 м²), а добијамо 7.2 - ово је снага котла у кВ.
• Сада сазнамо колико је батерија у стању да прими 2-4 м.
• Област се испоставила 8 м².
• Користећи исте прорачуне као и код котла, добијамо слику 0,8 - снагу батерије у кВ.

Сада ћемо направити амандмане на климатске зоне. Размотрите коефицијенте:

1. У јужним регионима - 0,8-0,9.
2. За крајњи север - 1,5-2.
3. У зони Средњег бенда - 1.2-1.4.

У нашем примеру је потребан котао од 7,2 кВ. Узимајући у обзир коефицијент, израчунатмо коначне податке за средњи појас:

• 7,2?1,4=10,08.
• Узимајући у обзир да би котао морао имати резерву снаге, купујемо гријач од 12-15 кВ.
• На исти начин, приступимо израчунавању снаге батерије за собу која се користи у примеру: 0.8? 1.4 = 1,12 кВ. Окупи се и добијете 1,2 кВ.

Снага батерије означена је у пасошу производа. Ако нисте сигурни у тачност ваших прорачуна, онда купите моћнији радијатор постављањем термостата на њега.

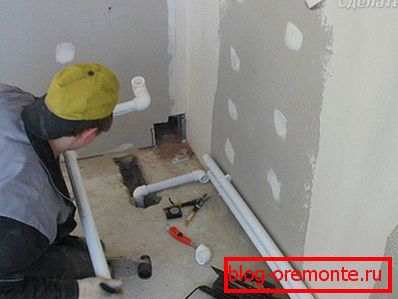

Инсталација

• Као што је већ поменуто, котао мора бити инсталиран на најнижој тачки.
• Ниједна цев не би требало да буде испод нивоа улаза повратне цеви на наш грејац. Запостављање овог захтева ће довести до значајног погоршања система грејања.
• На зидовима се означава локација цеви и радијатора.
• Радијатори су монтирани - њихова позиција се проверава нивоом зграде.
• Прикључни колектор је монтиран са цеви за довод котла. Требало би да буде цев великог пречника.

• На врху је отворен отворени експанзиони резервоар. Ако је на поткровљу, онда пловило и цевовод морају бити темељно изоловани.
• Цеви се монтирају са нагибом од 1 цм по линеарном метру цеви. Ако није могуће придржавати се ове норме, онда је могуће смањити пад на 0,5 цм, али не мање. Треба имати на уму да смањењем нагиба цеви смањује се ефикасност читавог система грејања.
• На правом месту је цеви која се крећу до радијатора. У металном воду, излаз може бити заварен или спојен помоћу чауре. Приликом рада са пластичним цевима, потребно је користити причвршћивање, спајати их, не заборавити на славине и термостатске елементе (уколико је њихова инсталација обезбеђена).
• На најнижој тачки система (обично близу котла) неопходно је инсталирати славину са славином - кроз то ће вода бити сипана у систем.

Када планирате производити гравитациони систем у двоспратној кући, морате узети у обзир да се течност расхладне течности врши на другом спрату, а затим се спушта према поду до радијатора инсталираних на првом спрату.

Остаје да се систем попуни водом и, проверавајући цурење, загреју собу, а да не брину о томе да могу искључити струју.

Видео

Гледајте видео о томе како израчунати грејање природним циркулацијама:

Овај видео приказује пример грејања са природном циркулацијом:
